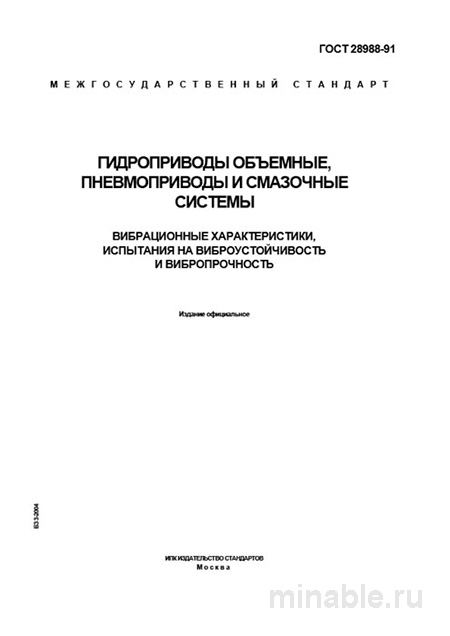

ГОСТ 28988-91: Комплексный разбор гидро-, пневмоприводов и смазочных систем

Обзор ГОСТ 28988-91: Значение стандарта для оценки вибрационной устойчивости гидравлических систем

В сфере проектирования и эксплуатации машин и оборудования надежность гидравлических и пневматических систем имеет первостепенное значение. Вибрационные нагрузки могут привести к деградации компонентов, включая утечки, повреждения трубопроводов и разрушение клапанов, что влечет за собой снижение эксплуатационных характеристик и увеличение затрат на техническое обслуживание. ГОСТ 28988-91 представляет собой методологическую основу для оценки вибрационной стойкости гидравлических и пневматических узлов и систем, позволяя инженерам заблаговременно выявлять и устранять потенциальные слабые места. В данном обзоре рассматриваются основные положения стандарта, его применение и особенности проведения испытаний.

Область применения стандарта

Стандарт ГОСТ 28988-91 регламентирует методы испытаний, направленные на оценку способности гидравлических и пневматических компонентов функционировать в условиях вибрационных нагрузок. Основные области применения включают:

• Проектирование новых конструкций трубопроводов и функциональных узлов.

• Контроль качества серийной продукции.

• Приемка компонентов от внешних поставщиков.

• Анализ причин аварийных ситуаций и отказов оборудования.

Стандарт распространяется на системы высокого давления, пневмоприводы и элементы централизованных систем смазки.

Ключевые требования и методики испытаний

ГОСТ 28988-91 предусматривает проведение двух типов испытаний: на устойчивость к вибрации и на прочность при вибрации. Эти понятия следует различать, поскольку они подразумевают различные критерии оценки.

Испытания на устойчивость к вибрации

Целью данного вида испытаний является подтверждение способности изделия сохранять работоспособность и герметичность при воздействии вибрационных нагрузок, соответствующих эксплуатационным условиям. Испытания проводятся при рабочем давлении, при этом оценивается влияние вибрации на функционирование системы. Важно, чтобы параметры вибрационного воздействия соответствовали реальным условиям эксплуатации.

Испытания на прочность при вибрации

Данный тип испытаний направлен на определение способности изделия выдерживать интенсивные вибрационные нагрузки без разрушения. После завершения испытаний проводится визуальный и инструментальный осмотр на предмет наличия трещин, повреждений и утечек. Целью является оценка запаса прочности конструкции. Зачастую такие испытания проводятся на неработающей системе, что позволяет более детально оценить её устойчивость к вибрационным воздействиям.

Стандарт детально описывает процедуры создания вибрационных воздействий, типы используемого оборудования и методы регистрации результатов испытаний.

Процедура приемки продукции в соответствии с ГОСТ 28988-91

Для специалистов в области закупок и инженеров важно соблюдать установленные стандартом процедуры приемки продукции. Основные аспекты включают:

• Изучение полного протокола испытаний, содержащего информацию о частоте и амплитуде вибрационных воздействий, продолжительности испытаний и давлении в системе.

• Определение типа проведенных испытаний (на устойчивость или прочность). Для ответственных систем рекомендуется проведение испытаний на прочность.

• Визуальная оценка состояния изделия после испытаний, включая фотографии или видеозаписи для подтверждения отсутствия повреждений или утечек.

• Сопоставление критериев оценки, установленных поставщиком, с требованиями заказчика. Возможны различия в критериях, которые должны быть учтены.

Сравнение с другими нормативными документами

ГОСТ 28988-91 не имеет прямых аналогов среди других стандартов, однако его можно сравнить с некоторыми смежными нормативными актами:

• ГОСТ 30630.1.2-99, регламентирующий методы испытаний измерительных приборов, используемых для контроля вибрационных параметров.

• ГОСТ Р ИСО 10771-1-2009, устанавливающий методы оценки усталостной прочности деталей, работающих под давлением.

Каждое из этих нормативных актов направлено на решение специфических задач, связанных с надежностью и долговечностью оборудования.

Рекомендации для инженеров и технологов

Для эффективного применения ГОСТ 28988-91 рекомендуется следовать следующим рекомендациям:

1. В документации на закупку критически важных компонентов необходимо указывать ссылку на ГОСТ 28988-91, а также уточнять типы испытаний, требуемые частоты вибрации и продолжительность проверок.

2. Особое внимание следует уделять узлам крепления, так как их надежность может существенно влиять на устойчивость всей системы к вибрационным нагрузкам.

3. Среди наиболее распространенных проблем, вызванных вибрацией, можно выделить:

   • Ослабление резьбовых соединений, что может привести к утечкам.

   • Образование трещин и усталостных повреждений в зонах сварки, кронштейнах и местах резких изменений геометрии труб.

   • Разрушение уплотнительных элементов, включая резиновые кольца и манжеты, под воздействием вибрационных и гидравлических нагрузок.

4. После проведения испытаний на вибрационную устойчивость рекомендуется проводить дополнительные проверки, такие как дефектоскопия с использованием специальных жидкостей для выявления микротрещин и проверка герметичности под давлением.

Заключение

ГОСТ 28988-91 является важным нормативным документом, регулирующим методы оценки вибрационной устойчивости гидравлических и пневматических систем. Его применение позволяет инженерам и технологам обеспечивать надежность и долговечность оборудования, своевременно выявлять и устранять слабые места. Соблюдение требований стандарта способствует снижению эксплуатационных рисков и повышению эффективности технического обслуживания.
