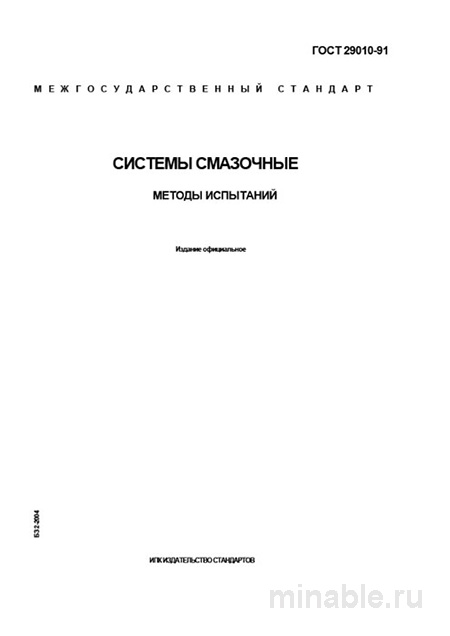

Обзор ГОСТ 29010-91: Методы проверки смазочных систем
В машиностроительной отрасли обеспечение бесперебойной работы оборудования является критически важным аспектом производственного процесса. Одним из ключевых факторов, влияющих на надежность функционирования механизмов, является эффективность системы смазки. Неисправности в работе смазочных систем могут привести к значительным экономическим потерям и остановке производственных процессов. В этой связи ГОСТ 29010-91 «Системы смазочные. Методы испытаний» представляет собой основополагающий нормативный документ, регламентирующий процедуры проверки и оценки работоспособности смазочных систем. В данном обзоре рассматриваются основные положения стандарта, его значимость для специалистов в области машиностроения, а также практические рекомендации по проведению испытаний.
Назначение и область применения стандарта
ГОСТ 29010-91 не регламентирует процесс проектирования или изготовления смазочных компонентов, таких как насосы, фильтры или резервуары. Основной целью данного стандарта является установление единых методик и критериев для оценки работоспособности и надежности функционирования смазочных систем в целом. Это особенно актуально при вводе в эксплуатацию нового оборудования или модернизации существующих систем.
Стандарт распространяется на все типы смазочных систем, включая масляные, пластично-смазочные и воздушно-масляные. В рамках стандарта проводится проверка следующих параметров:
-
Герметичность и прочность системы;
-
Производительность смазочного оборудования;
-
Точность работы дозирующих устройств;
-
Функционирование контрольно-измерительных приборов и систем сигнализации.
Таким образом, ГОСТ 29010-91 отвечает на вопрос о том, как подтвердить соответствие новой смазочной системы заявленным техническим характеристикам и обеспечить её надежную эксплуатацию.
Основные этапы проверки
Стандарт детально описывает процедуры, которые необходимо выполнить для оценки состояния смазочной системы. При этом конкретные нормы и допуски устанавливаются для каждой конкретной модели оборудования или системы. ГОСТ 29010-91 предоставляет методологическую основу для проведения испытаний и оценки их результатов.
Испытание на герметичность и прочность
Первый этап проверки включает оценку герметичности и прочности смазочной системы. Для этого система подвергается воздействию избыточного давления, которое в 1,5–2 раза превышает номинальное рабочее давление. Продолжительность испытания составляет 10 минут, в течение которых проверяется отсутствие утечек. Важно отметить, что для проведения испытаний рекомендуется использовать смазочный материал, аналогичный тому, который будет применяться в реальных условиях эксплуатации.
Проверка работоспособности системы
На данном этапе оценивается эффективность функционирования смазочной системы в рабочих условиях. В рамках проверки необходимо выполнить следующие действия:
-
Измерить производительность насоса, определяя объем перекачиваемого масла за единицу времени.
-
Проверить соответствие фактического давления в системе установленным техническим требованиям.
-
Оценить точность работы дозирующих устройств, обеспечивая равномерное распределение смазочного материала по всем точкам смазывания.
Особое внимание следует уделить проверке работы дозирующих устройств. Неравномерное распределение смазки может привести к преждевременному износу узлов и механизмов. Для этого рекомендуется провести испытания на специализированном стенде и выполнить взвешивание количества смазочного материала, выдаваемого каждым дозатором.
Проверка контрольно-измерительных приборов
Современные смазочные системы оснащены различными датчиками и сигнализаторами, которые обеспечивают мониторинг ключевых параметров. В рамках испытаний необходимо проверить корректность работы всех контрольно-измерительных приборов. Например, можно искусственно снизить уровень смазочного материала в резервуаре до критического значения и убедиться в срабатывании соответствующих сигнализаторов.
Особенности проведения приемки оборудования
Приемка смазочной системы в соответствии с требованиями ГОСТ 29010-91 включает выполнение программы испытаний, разработанной на основе данного стандарта. Для обеспечения достоверности результатов необходимо создать соответствующие условия проведения испытаний:
-
Использование испытательного стенда, оснащенного необходимым оборудованием (манометры, емкости для сбора масла и т. д.).
-
Применение смазочного материала, аналогичного тому, который будет использоваться при эксплуатации.
-
Соблюдение температурного режима, указанного в технической документации на систему (обычно это температура 20±5 °C).
Возможные проблемы и методы их выявления
В процессе испытаний могут быть выявлены различные неисправности и отклонения от нормативных требований. Основные проблемы и методы их обнаружения включают:
-
Утечки смазочного материала: выявляются визуально при проведении испытания на герметичность.
-
Снижение производительности насоса: оценивается по объему перекачиваемого масла за определенный период времени.
-
Неисправность дозирующих устройств: проверяется путем взвешивания количества смазочного материала, выдаваемого каждым дозатором. Превышение допустимой разницы в весе (10–15%) свидетельствует о неисправности устройства.
-
Некорректная работа датчиков: проверяется путем создания условий, при которых должен сработать соответствующий датчик (например, снижение уровня масла до критического значения).
Сравнение с другими нормативными документами
ГОСТ 29010-91 часто путают с другими стандартами, регулирующими различные аспекты работы оборудования. Основные отличия заключаются в следующем:
/ Параметр сравнения / ГОСТ 29010-91 (Смазочные системы) / ГОСТ 17377-82 (Насосы шестеренные) / ГОСТ 26791-89 (Продукция трубопроводная) / /--------------------/------------------------------------/----------------------------------/------------------------------------------/ / Объект проверки / Вся система смазки (насос, трубопроводы, дозаторы, контрольно-измерительные приборы) / Отдельный насос (подача, давление, КПД) / Отдельные элементы трубопроводной арматуры (краны, клапаны) / / Основные характеристики / Герметичность, производительность, точность дозирования, работоспособность датчиков / Подача масла, давление, коэффициент полезного действия / Герметичность, прочность, устойчивость к механическим воздействиям / / Нормы / Устанавливаются для каждой конкретной модели оборудования / Строго регламентированы для различных типов насосов / Строго регламентированы (например, класс герметичности) / / Цель проверок / Оценка работоспособности всей системы / Приемка отдельного насоса / Проверка соответствия отдельных элементов техническим требованиям /
Рекомендации для специалистов
Для обеспечения надежной эксплуатации смазочных систем рекомендуется соблюдать следующие рекомендации:
-
Требовать от поставщика предоставления протоколов испытаний, выполненных в соответствии с ГОСТ 29010-91.
-
Тщательно изучать программу испытаний, разработанную для конкретного оборудования, и убеждаться в её полноте и соответствии требованиям стандарта.
-
При приемке дорогостоящего оборудования присутствовать на испытаниях у поставщика для контроля их проведения.
-
Особое внимание уделять проверке точности работы дозирующих устройств и корректности функционирования контрольно-измерительных приборов.
-
При выявлении отклонений от нормативных требований принимать меры по их устранению и корректировке работы системы.
ГОСТ 29010-91 является важным нормативным документом, регламентирующим процедуры проверки и оценки смазочных систем. Его использование позволяет обеспечить надежную и эффективную эксплуатацию оборудования, минимизировать риск возникновения неисправностей и повысить общую производительность производственных процессов.
