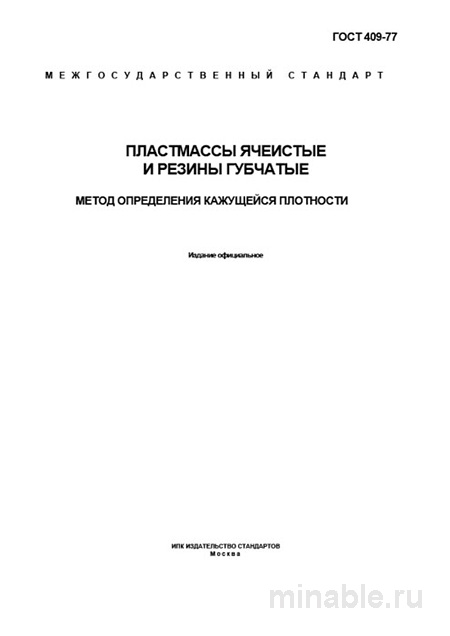

ГОСТ 409-77: Определение кажущейся плотности — методика и цена внедрения

В производстве пеноматериалов и губчатых резин контроль сырья — это не формальность, а фундамент стабильности продукта. ГОСТ 409-77 остается рабочим инструментом для технологов, хотя стандарту уже полвека. Мы разберём его не как сухой документ, а через призму реальной практики и затрат на внедрение. Определение кажущейся плотности цена которого варьируется в зависимости от лаборатории, позволяет объективно оценить качество партии. Если плотность «плывёт», свойства изделия меняются непредсказуемо.

Кажущаяся плотность влияет на прочность, теплопроводность и звукопоглощение. От точности измерения зависит себестоимость и нормирование расхода сырья. Вот в чём загвоздка: метод определяет плотность с учётом пор, а не истинную плотность материала. И это важно. Многие путают эти понятия при закупке.

На практике часто сталкиваюсь с тем, что пренебрегают выдержкой материала в стандартных условиях. ГОСТ 15139-69 часто путают с 409-м, но это разные задачи. Кстати, о лаборатории: бюджет на оборудование — отдельная статья расходов. Разберем детали.

|

Назначение и область применения ГОСТ 409-77

Основная задача стандарта — установление унифицированной методики определения массы единицы объема пористых материалов. Применяется для всех типов ячеистых пластмасс: пенополиуретан, пенополистирол, ПВХ. Также для губчатых резин с открытой и закрытой пористостью.

От точности этого измерения напрямую зависят физико-механические свойства изделия. Прочность на сжатие, жесткость, модуль упругости — всё это производные от плотности. Эксплуатационные характеристики тоже страдают при отклонениях. Теплопроводность и звукопоглощение меняются.

Стандарт применяется при промышленном производстве и приемке. Нормирование расхода сырья и себестоимость конечной продукции зависят от этого параметра. Если плотность ниже заявленной, вы переплачиваете за воздух. А что если выше? Перерасход сырья бьет по марже.

Важно понимать: метод определяет именно кажущуюся плотность. То есть с учетом всего объема, занятого и твердой фазой, и порами. Это ключевое отличие от компактных пластмасс. Неочевидный плюс: метод гравиметрический, не требует сложной химии.

|

Подготовка образцов и кондиционирование

Стандарт предъявляет строгие требования к образцам. Они должны быть правильной геометрической формы: куб, параллелепипед, цилиндр. Минимальный объем — 10 см³ для материалов с плотностью свыше 100 кг/м³. Для менее плотных — 40 см³. Кромки должны быть ровными, без заусенцев.

Важный нюанс, который не всегда очевиден при чтении документа: стандарт требует кондиционирования образцов перед испытанием. На практике часто сталкиваюсь с тем, что пренебрегают выдержкой. Температура 23±2 °C, влажность 50±5%. А ведь влага, сорбированная материалом, может серьезно исказить результат.

Мы всегда закладываем на кондиционирование не менее 16 часов. Особенно для материалов с открытыми порами. Честно говоря, малейшее отклонение по влажности «ломает» результат. Вода в порах добавляет лишний вес. Плотность растет искусственно.

Геометрия здесь не формальность, а условие достоверности. По практике, отклонение на 0,5 мм по размеру куба с ребром 50 мм выливается в погрешность плотности до 3-5%. Это критично для ответственных применений. Неровные края дают неверный объем.

Проведение измерений и расчеты

Измерения линейных размеров проводятся не менее чем в трех точках каждого параметра. Длины, ширины, высоты. Используется штангенциркуль или микрометр с точностью до 0,1 мм. Масса определяется на аналитических весах.

Раз за разом при приемке мы проверяем не только сам материал, но и поверку измерительного инструмента лаборатории поставщика. Расхождение в пару десятых миллиметра критично. Объем считается по средним арифметическим значениям размеров.

Плотность вычисляется как отношение массы к объему. Результат признается достоверным, если расхождение между плотностями отдельных образцов из одной партии не превышает 7%. Если больше — партия неоднородна. И это важно.

Для листовых материалов характерна неравномерность плотности по толщине. Поэтому образцы вырезают из разных мест: центр, края. Нарушение параллельности граней ведет к некорректному расчету объема. Проверяйте геометрию строго.

|

Сравнение стандартов и таблица цен

ГОСТ 409-77 не является единственным документом. Его часто путают или пытаются заменить другими стандартами, что в корне неверно. Ключевое отличие — объект контроля: ячеистые и губчатые материалы.

Попытка применить метод ГОСТ 15139-69 к пенополиуретану путем погружения в жидкость приведет к заполнению пор. Результат будет кардинально неверным. И наоборот, измерение геометрии массивного литого изделия будет менее точным. Теперь о деньгах. Стоимость испытаний зависит от объема партии.

Разница в цене оправдана методикой. Для вспененных материалов переплата окупается за счет снижения брака. Заказать можно в аккредитованной лаборатории. Но есть нюанс: не все лаборатории имеют поверенные весы для легких образцов.

Бюджет на лабораторию и оборудование

Внедрение контроля по ГОСТ 409-77 требует вложений. Ориентировочные затраты на оборудование (весы аналитические, штангенциркуль цифровой) — 150–300 тыс. руб. с поверкой. Зато окупаемость при серийном производстве — 6–10 месяцев за счёт контроля расхода сырья.

Ежегодные расходы на поверку и калибровку — 30–50 тыс. руб. Бюджет на закупку часто считают без учета расходников. Но здесь их минимум. Неочевидный плюс: метод не требует реактивов.

Где купить оборудование? Крупные поставщики лабораторного оборудования предлагают комплекты с поверкой. Инвестиции в точные весы окупаются быстрее, чем в сложный анализатор. В условиях, когда каждая копейка на счету, такое понимание становится прямым вкладом в рентабельность.

Типичные ошибки и дефекты

На производстве ГОСТ 409-77 является основным инструментом входного и выходного контроля. Вот на что стоит обращать внимание. Несоответствие плотности паспортной — самая частая проблема. Всегда пересчитывайте результат самостоятельно.

Неоднородность по объему особенно критична для толстых листов и блоков. Всегда измеряйте плотность в поверхностном слое и в сердцевине. Повышенная влажность — если результаты «плывут», проведите дополнительную сушку.

Наиболее вероятные дефекты: нарушение параллельности граней, наличие грата, крупных пустот, уплотнений. Визуально оцените однородность материала перед замером. Закрепите за лабораторией исправный и поверенный инструмент.

Ведите статистику по партиям. Это позволит выявить системные отклонения у конкретных поставщиков. Разработайте и утвердите внутреннюю инструкцию на основе ГОСТ 409-77. Это исключит разночтения при приемке.

ГОСТ 409-77, при его кажущейся простоте, — это точный и надежный инструмент. Его корректное применение позволяет объективно оценивать качество сырья. В условиях, когда каждая копейка на счету, понимание стандарта становится прямым вкладом в рентабельность. Если бюджет позволяет, начните с аудита текущих поставок. Расходы на контроль дешевле ликвидации брака.
