Описание

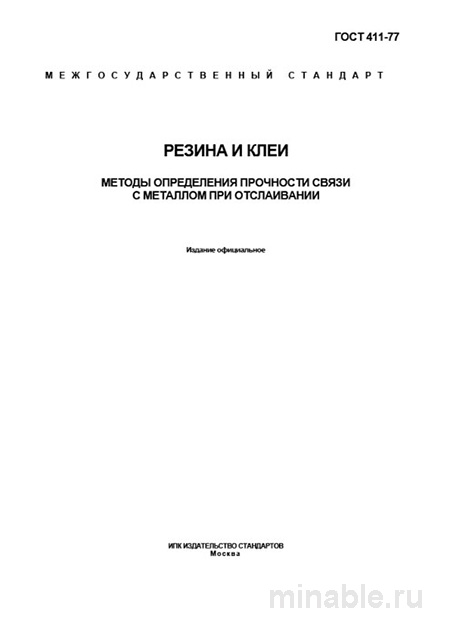

В машиностроении надежность конструкции часто зависит от композитных соединений. Контроль адгезии резины и клея к металлу — критический этап. ГОСТ 411-77 регламентирует методы определения прочности связи при отслаивании. Это не просто документ, а рабочий инструмент технолога. Многие спрашивают: какова испытания по ГОСТ 411-77 цена в пересчете на брак партии? Ответ скрыт в соблюдении методики.
Стандарт устанавливает методику отслаивания под углом 180° или 90°. Ключевая задача — объективный контроль качества для РТИ, клеев, металлических элементов после вулканизации. Метод отслаивания имитирует реальные нагрузки в местах концентрации напряжений. Вот в чём загвоздка: метод на сдвиг не показывает «подрыв» края. И это важно.
На практике часто сталкиваюсь с тем, что брак по адгезии оказывается не браком клея, а следствием плохой подготовки металла. ГОСТ 14759-69 часто путают с 411-м, но это разные задачи. Кстати, о лаборатории: бюджет на оборудование — отдельная статья расходов. Разберем детали.
|
Назначение и область применения ГОСТ 411-77
Стандарт регламентирует методику определения прочности связи эластомерных материалов и клеев с металлическими поверхностями. Отслаивание под углом 180° или 90° — базовый режим испытаний. Продукция: резино-металлические изделия, виброизоляторы, уплотнительные манжеты, приводные ремни.
Конструкционные и герметизирующие клеи для соединений металл-резина тоже подпадают под контроль. Металлические элементы после вулканизации с резиной или склеивания — обязательная проверка. Если связь слабая, уплотнение «подрывается» при эксплуатации. Риск протечек возрастает.
Метод отслаивания наиболее точно имитирует реальные нагрузки. В местах концентрации напряжений происходит отрыв края покрытия. Общие стандарты на адгезию здесь не подходят. Специфика диктует особые требования. Неочевидный плюс: метод позволяет анализировать характер разрушения на протяженном участке.
|
Подготовка образцов и поверхности металла
Испытания проводятся на образцах строго определенной геометрии. Ширина рабочей части — 20±0,2 мм, длина — не менее 200 мм. Геометрия здесь не формальность, а условие достоверности. По практике, отклонение на 0,5 мм по ширине уже искажает данные о прочности на 3-5%.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: подготовка металлической поверхности — 90% успеха испытания. Любые заусенцы, окалина или следы загрязнения сведут на нет адгезию лучшего клея. Масла, влага — враги связи. Честно говоря, малейшее отклонение по техпроцессу «ломает» результат.
Пескоструйная обработка или травление должны быть проведены строго по регламенту. Обезжиривание — обязательный этап. На практике мы фиксировали случаи, когда нарушение режима подготовки давало систематическую погрешность до 40%. Каждую партию металла проверяйте на чистоту поверхности. И обучайте персонал: малейшее загрязнение искажает результат.
Температура и влажность влияют на адгезию. Проводите испытания в стандартных климатических условиях: 23±2°C, 50±5% влажности. Отклонения сильно влияют на результат. А что если проигнорировать климат-контроль? Данные станут несопоставимыми.
Проведение испытаний на отслаивание
Образец закрепляется в захватах разрывной машины. Отгибаемая часть отслаивается под заданным углом — 180° или 90°. Скорость перемещения активного захвата — 100±10 мм/мин. Процесс ведется до отслаивания на длине не менее 100 мм.
Записывается диаграмма «усилие-перемещение». Прочность связи (σ, Н/мм или кН/м) вычисляется как среднее арифметическое значения усилия, деленное на ширину образца. Стандарт допускает расчет по медианной линии на участке с установившимся процессом или по площади под кривой.
Раз за разом при приемке мы проверяем не только абсолютное значение прочности, но и характер разрушения. Это крайне информативный показатель. Резкое падение усилия на диаграмме — сигнал к анализу. Высокая прочность может говорить о правильной подготовке, низкая — о нарушении технологии нанесения клея.
|
Сравнение методов и таблица цен на услуги
ГОСТ 411-77 не существует в вакууме. Для полного понимания сравним его с другими нормативными документами. Выбор метода зависит от эксплуатационных условий изделия.
| Параметр | ГОСТ 411-77 (Отслаивание) | ГОСТ 14759-69 (Растяжение) | Цена услуги (руб.) |
|---|---|---|---|
| Назначение | Сопротивление расслаиванию (отрыв края) | Прочность при перпендикулярном отрыве | — |
| Тип нагрузки | Отслаивание (концентрация на краю) | Равномерное растяжение | — |
| Область применения | Уплотнения, манжеты, конвейерные ленты | Массивные РТИ, футеровка барабанов | — |
| Информативность | Высокая (анализ характера разрушения) | Меньшая (одно значение усилия) | — |
| Жесткость условий | Выше (неблагоприятный тип нагрузки) | Ниже | — |
| Ориент. цена испытаний | 8 000 – 15 000 за партию | 6 000 – 12 000 за партию | Без НДС, лаборатория |
| Срок выполнения | 3–5 рабочих дней | 2–4 рабочих дня | Зависит от загрузки |
Как видно, методы не взаимозаменяемы, а дополняют друг друга. Для уплотнителей, манжет, конвейерных лент применяется ГОСТ 411-77. Теперь о деньгах. Стоимость испытаний зависит от объема партии и срочности. Заказать можно в аккредитованной лаборатории.
Разница в цене оправдана информативностью. Для ответственных изделий переплата окупается за счет снижения брака. Поставщики услуг с собственной лабораторией выигрывают по срокам. Но цена может быть выше. Считайте комплексно.
Контроль качества и характер разрушения
На производстве ГОСТ 411-77 является арбитражным методом. Его используют для входного контроля сырья, контроля готовой продукции, периодических испытаний. Нельзя пускать на самотек. Рекомендую системный подход.
Стандарт требует обязательной фиксации характера разрушения. Это крайне информативный показатель для принятия решений.
- Адгезионное разрушение. Отрыв по границе раздела фаз. Плохой признак. Говорит о слабой связи, нарушении технологии подготовки поверхности или нанесения клея. Требует немедленного анализа.
- Когезионное разрушение. Разрыв внутри слоя резины или клея. Приемлемый результат. Указывает на то, что прочность связи выше прочности материала. Часто это цель технологии.
- Смешанный характер. Наиболее частый на практике. Нормируется процентное соотношение площадей разных типов разрушения в ТУ на изделие. Подводные камни начинаются, когда процент не зафиксирован.
Наиболее вероятные дефекты: низкая адгезия из-за неправильной подготовки поверхности, нарушения режимов вулканизации или сушки, применение просроченного клея. Выявить причину помогает именно анализ характера разрушения. Игнорирование — риск партии.
Бюджет на лабораторию и оборудование
Внедрение контроля по ГОСТ 411-77 требует вложений. Ориентировочные затраты на оборудование (разрывная машина, динамометрический датчик) — 1,5–3,2 млн руб. с поверкой и ЗИП. Зато окупаемость при серийном производстве — 14–20 месяцев за счёт снижения брака.
Ежегодные расходы на поверку и расходники — 80–150 тыс. руб. Лизинг оборудования позволяет распределить нагрузку на бюджет. Кстати, некоторые поставщики включают первичное обучение в стоимость. Неочевидный плюс.
Аккредитованная лаборатория — обязательное условие. Убедитесь, что испытания проводились с поверенным оборудованием. Данные с кустарных установок часто недостоверны. Где заказать? Крупные испытательные центры и специализированные лаборатории РТИ.
Вопрос: Сколько стоит испытание по ГОСТ 411-77 в сторонней лаборатории?
Ответ: Ориентировочные инвестиции — 8 000 – 15 000 руб. за партию. Зависит от количества образцов и срочности. Срок выполнения — 3–5 рабочих дней.
Вопрос: Можно ли заменить ГОСТ 411-77 на ГОСТ 14759-69?
Ответ: Технически — возможно для массивных РТИ, но для уплотнителей и манжет метод отслаивания обязательен. Цена ошибки — брак партии и рекламации.
Вопрос: Как часто нужна поверка разрывной машины?
Ответ: По регламенту — раз в год. Но на практике мы проверяем калибровку каждые 3–6 месяцев на контрольных образцах. Затраты на внеплановую поверку — 30–60 тыс. руб., зато избегаем системных ошибок.
ГОСТ 411-77, несмотря на возраст, остается точным и незаменимым инструментом. Его грамотное применение позволяет избежать проблем на этапе эксплуатации. В условиях, когда каждая копейка на счету, понимание стандарта становится прямым вкладом в рентабельность. Если бюджет позволяет, начните с аудита текущих поставок.
