Описание

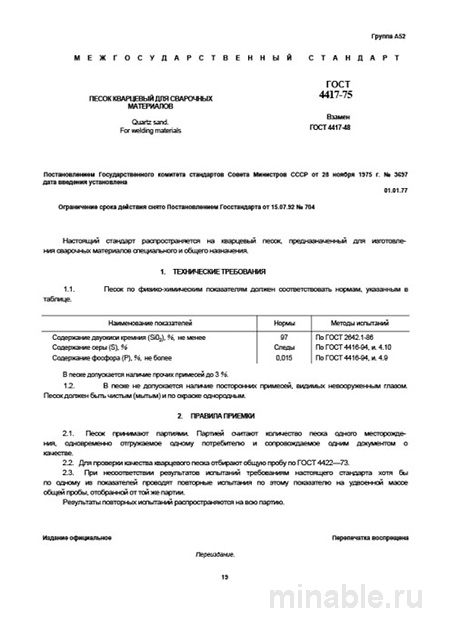

В сварочном производстве качество шва закладывается до подачи тока на электрод. Кварцевый песок — один из фундаментальных компонентов покрытий и флюсов. ГОСТ 4417-75 регламентирует технические условия на песок для сварочных материалов. Это не справочный документ, а практическое руководство для технологов. Если сырье не соответствует норме, покрытие будет неравномерным, шов пористым. Поэтому кварцевый песок для сварочных материалов цена за тонну которого зависит от сорта, требует жесткого входного контроля. Затраты на проверку окупаются отсутствием брака на ответственных конструкциях. Простой линии из-за некондиционных электродов стоит дороже любой экономии на закупках.
Стандарт описывает песок исключительно для производства сварочных материалов. Ключевая задача — формирование защитного газового облака и шлакового покрытия в зоне дуги. Это предохраняет расплавленный металл от окисления. Вот в чём загвоздка: многие путают сварочный песок со стекольным или литейным. Но требования к чистоте и гранулометрии здесь специфичные. Честно говоря, использование непрофильного материала ведет к браку. Покрытие электрода будет осыпаться.
На практике часто сталкиваюсь с тем, что снабженцы смотрят только на цену за тонну. А ведь химический состав важнее. Если планируете купить песок для сварки, требуйте полный протокол анализа. Не верьте словам. Только лабораторные данные по SiO₂ и Fe₂O₃. Иначе рискуете получить партию с повышенным содержанием железа. А это поры в металле шва.
Скажу прямо: без соблюдения ГОСТ 4417-75 современное производство электродов невозможно. Импортные аналоги существуют, но отечественная база работает по этим нормам десятилетиями. Знание требований позволяет избегать рекламаций. Если в договоре четко прописаны фракции и методы отбора проб, спорить с поставщиком проще. Документ дает юридическую силу вашим претензиям. Это важно при больших объемах закупок.
Назначение и область применения кварцевого песка
Стандарт регламентирует технические условия на кварцевый песок для покрытых электродов, флюсов для сварки и наплавки. Область применения строго специализирована: предприятия-изготовители электродов и флюсов. Ключевая задача — формирование защитного газового облака и шлакового покрытия. Это предохраняет расплавленный металл от окисления азотом и кислородом воздуха. Без этого невозможно получить качественное соединение.
Важный нюанс, который не всегда очевиден заказчикам: использование песка по ГОСТ 4417-75 для иных целей экономически нецелесообразно. Пескоструйная обработка или литейное производство требуют других характеристик. Здесь же все подчинено стабильности технологического процесса сварки. На ответственных конструкциях это недопустимо. Поэтому технадзор должен знать стандарт наизусть.
Песок выполняет функцию газообразователя и шлакообразователя в шихте электродной обмазки. Он регулирует температуру плавления покрытия. Снижает вязкость шлака. Способствует защите металла шва от атмосферных газов. Без правильного песка невозможно получить качественное соединение. Особенно при сварке ответственных конструкций. Мосты, трубопроводы, несущие элементы — везде нужны электроды с предсказуемыми свойствами. ГОСТ 4417-75 обеспечивает эту предсказуемость.
Скажу прямо: без соблюдения стандарта современное производство сварочных материалов невозможно. Импортные аналоги существуют, но отечественная база работает по этим нормам десятилетиями. Знание требований позволяет избегать рекламаций. Если в договоре четко прописаны параметры и методы отбора проб, спорить с поставщиком проще. Документ дает юридическую силу вашим претензиям. Это важно при больших объемах закупок.
Химический состав и требования к чистоте
Главный акцент стандарт делает на массовую долю диоксида кремния (SiO₂). Не менее 99% для высшего сорта и 98% для первого. Это критически важно. Любые примеси влияют на химический состав наплавленного металла. Окислы железа, алюминия, щелочных металлов могут приводить к пористости. Трещинам и снижению пластических свойств шва. На ответственных конструкциях это недопустимо.
Ограничение содержания влаги — не более 0,3%. Это исключает пагубное влияние на процесс плавления покрытия электрода. При высоких температурах влага испаряется, создавая поры в шве. Вот тут многие ошибаются. Думают, что можно подсушить песок перед использованием. Но равномерная сушка в промышленных объемах — сложная задача. Лучше принять только сухой материал.
Содержание окислов железа нормируется строго — не более 0,15% для высшего сорта. Железо в шихте приводит к изменению цвета шлака. Ухудшает отделяемость корки. При сварке легированных сталей это критично. Поэтому контроль содержания Fe₂O₃ обязателен для каждой партии. Особенно если сменили поставщика или месторождение сырья.
Гранулометрический состав — еще один критический параметр. Песок должен проходить через сито с сеткой № 016К (размер ячейки 160 мкм). Не более 0,5% массы должно проходить через сито № 0045К (45 мкм). Это важно для равномерного перемешивания шихты. Формирования однородного по толщине покрытия. Слишком крупная фракция приведет к рассыпанию обмазки. На практике поставщики часто пренебрегают этим параметром.
На практике часто сталкиваюсь с тем, что поставщики пренебрегают тщательным рассевом. Это приводит к присутствию пылевидной фракции. Эта «мелочь» нарушает сыпучесть песка. Комкует его и негативно сказывается на качестве формирования покрытия электрода. Делает его неравномерным. Поэтому требуйте соблюдения гранулометрии от производителя. Это дешевле, чем пересеивать самостоятельно.
Бюджет и стоимость сырья для электродов
Планируя бюджет на производство электродов, важно понимать структуру затрат. Стоимость сырья — только часть уравнения. Логистика, хранение, подготовка шихты, контроль качества — все это влияет на себестоимость. Например, песок с повышенной влажностью дешевле при закупке. Но его нужно сушить. Это энергозатраты. Время. Риск неравномерной просушки. Иногда выгоднее взять материал с гарантированной влажностью 0,3%.
Для наглядности сравним экономику разных сортов. Ниже приведена таблица с ориентировочными цифрами. Они помогут обосновать закупку более дорогого концентрата перед руководством. Экономия на цене за тонну может выйти боком при расчете полной себестоимости. Учитывайте выход годных электродов из партии шихты. Это ключевой показатель эффективности.
| Параметр | Высший сорт (99% SiO₂) | Первый сорт (98% SiO₂) | Влияние на бюджет |
|---|---|---|---|
| Цена за тонну | Высокая | Низкая (-15%) | Прямая экономия на закупке |
| Брак электродов | ≤2% | До 8% | Потери сырья и трудозатрат |
| Расход флюса | Нормативный | Высокий (+10%) | Увеличение затрат на материалы |
| Ресурс оборудования | Максимальный | Сниженный | Износ смесителей и дозаторов |
Расходы на входной контроль — статья обязательная. Лаборатория должна проверять каждую партию. Влажность, гранулометрия, содержание SiO₂. Если пропустить брак, последствия будут дороже. Инвестиции в контроль окупаются предотвращением проблем при сварке. Например, одна партия электродов с повышенным содержанием железа может привести к рекламациям от клиентов. Замена партии — это убытки и потеря репутации. Поэтому бюджет на лабораторию нельзя резать.
Хранение материала тоже влияет на финансы. Песок гигроскопичен. Открытые склады ведут к набору влаги. Материал комкуется. Перед подачей в шихту его нужно просеивать. Это техника, люди, время. Лучше заплатить за крытый склад. Расходы на хранение ложатся на себестоимость продукции. Учитывайте это при калькуляции. Иногда дешевле заплатить поставщику за доставку в герметичных контейнерах, чем бороться с последствиями на своей площадке.
Приемка и контроль качества партий
Приемка партии песка — ответственный этап. Партией считается количество материала, однородного по качеству и оформленное одним документом о качестве. От каждой партии отбирают точечные пробы для формирования объединенной пробы. Нарушение методики отбора делает анализ недействительным. Это нужно помнить при спорах с поставщиком.
Раз за разом при приемке мы проверяем не только сертификат, но и проводим выборочный контроль. Вот практический алгоритм для специалиста ОТК. Визуальный осмотр — откройте мешок. Песок должен быть сухим на вид и ощупь. Без комков, однородного цвета. Белым или светло-желтым. Резкие цветовые отклонения — повод для углубленного анализа.
Проверка на сыпучесть — возьмите горсть песка и попробуйте пропустить его между пальцами. Он должен быть сыпучим, как мелкий сахар. А не слипаться в комок. Это признак повышенной влажности или мелкодисперсной фракции. Лабораторный анализ — обязательно отбирайте объединенную пробу от партии для отправки в лабораторию. Ключевые анализы: определение массовой доли SiO₂, влаги и гранулометрический состав. Без этого данные в сертификате — всего лишь декларация.
Наиболее вероятные дефекты: повышенная влажность, засорение посторонними примесями. Глина, органика — стоп-фактор для приемки. Несоответствие гранулометрического состава из-за плохого рассева. Выявить первые два можно в условиях заводской лаборатории. Для этого достаточно набора лабораторных сит и сушильного шкафа. Это убережет от скрытого брака. Методики должны соответствовать ГОСТ. Иначе результаты не примут в арбитраже.
Бывало так: поставщик клялся, что влажность 0,3%. А при вскрытии мешков материал был влажный на ощупь. Поэтому вскрывайте мешки выборочно из разных мест партии. Смотрите на состояние массы. Если есть следы слеживания — берите дополнительную пробу. Документируйте все этапы. Фотографируйте процесс отбора проб. Это пригодится при выставлении претензии. Бумажная волокита спасает деньги.
Сравнение с ГОСТ 2138-91 и аналогами
Часто встает вопрос: чем отличается песок по ГОСТ 4417-75 от других кварцевых песков? Например, по ГОСТ 2138-91 для стекольной промышленности. Ответ — в степени чистоты и контроле гранулометрии. Это разные продукты. Использование стекольного песка в электродах чревато рассыпанием обмазки.
| Параметр | ГОСТ 4417-75 (Для сварки) | ГОСТ 2138-91 (Для стекла) | Практическая ценность |
|---|---|---|---|
| Назначение | Производство электродов и флюсов | Стекло, керамика, изоляторы | Выбор под технологию |
| SiO₂, не менее | 99% (вс) / 98% (I) | 99,5% (ОВС-030-В) | Влияние на чистоту шва |
| Fe₂O₃, не более | 0,15% (вс) | 0,02% | Риск изменения цвета шлака |
| Гранулометрия | 160-45 мкм (основная) | 315-400 мкм (90-95%) | Сыпучесть и дозировка |
| Влажность, не более | 0,3% | Не нормируется | Риск пористости шва |
Как видно из таблицы, эти материалы не являются взаимозаменяемыми. Стекольный песок чище по железу. Но его крупная фракция непригодна для приготовления сварочного покрытия. Его использование приведет к рассыпанию обмазки электрода. Поэтому заменять один материал другим нельзя.
Есть еще пески общего назначения для литейного производства. Они имеют еще более мягкие требования. Содержание SiO₂ может быть 90-95%. Для сварки это неприемлемо. Примеси будут окислять металл шва. Поэтому технадзор должен четко указывать в спецификациях: «Песок кварцевый по ГОСТ 4417-75 для сварочных материалов». Без сокращений.
Поставщики и условия хранения
Купить кварцевый песок можно напрямую у горно-обогатительных комбинатов или через трейдеров. Ключевой критерий — наличие собственных мощностей по помолу и контролю качества. Трейдеры часто смешивают партии. Качество плавает. Лучше работать с производителем. Запрашивайте паспорт качества на каждую отгрузку. Сверяйте номер партии с номером в документе. Это исключает подмену.
При заключении договора пропишите штрафные санкции за отклонение от сорта. Если привезли песок с влажностью 1% вместо 0,3% — цена должна пересчитываться. Автоматически. Без долгих согласований. Это дисциплинирует поставщика. Он знает, что несовпадение параметров ударит по его марже. А не по вашему бюджету производства. Также укажите порядок арбитражного отбора проб.
На производстве организуйте правильное хранение мешков с песком. В сухих, закрытых складских помещениях на поддонах. Вскрытую упаковку необходимо использовать в кратчайшие сроки. Помните, что экономия на этом сырье многократно увеличивает риски брака. На последующих, куда более затратных этапах — сварке и контроле качества готовых изделий.
При выборе поставщика требуйте предоставления протоколов испытаний именно на вашу партию. А не общий сертификат соответствия. Убедитесь, что лаборатория поставщика оснащена стандартным набором сит для контроля гранулометрии. Это сузит круг недобросовестных поставщиков. Пытающихся сбыть некондиционный или непрофильный товар.
Можно ли использовать песок с влажностью 0,5%?
По ГОСТ 4417-75 это превышение нормы (макс. 0,3%). Влажность 0,5% приведет к комкованию и нестабильности покрытия электродов. Требуется сушка или возврат поставщику.
Как часто нужно проверять содержание SiO₂?
Для постоянного поставщика — раз в квартал или при смене месторождения. Для нового поставщика — каждую партию. Содержание диоксида кремния критически влияет на свойства шлака.
Чем опасна крупная фракция в песке?
Крупные частицы нарушают однородность шихты. Покрытие на электроде ложится неровно. При сварке возникают локальные нарушения защиты. Это брак электродов.
Где хранить кварцевый песок?
В сухих закрытых складах на поддонах. Исключить попадание влаги. Вскрытую упаковку использовать в кратчайшие сроки. Пыль песка может набирать влагу из воздуха.
В заключение, ГОСТ 4417-75 остается актуальным и рабочим инструментом для обеспечения технологической дисциплины. Выпуска высококачественных сварочных материалов. Его скрупулезное соблюдение — это не бюрократия. А экономически оправданная мера, позволяющая избежать огромных убытков от сварочного брака. Переделок на ответственных объектах машиностроения.
Кварцевый песок для сварочных материалов — сырье серьезное. Выбирайте проверенных поставщиков. Требуйте полные протоколы испытаний. Не экономьте на входном контроле. Тогда электроды будут работать надежно, а бюджет не пострадает от внеплановых рекламаций. Надежность сварки начинается с качества сырья. И с умения читать технические условия. Инвестиции в качественный песок всегда окупаются.
