Описание

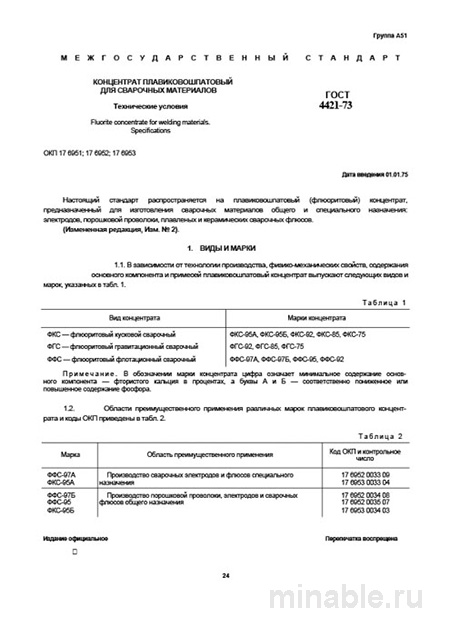

В сварочном производстве качество шва зависит не только от проволоки. Флюсы и покрытия играют ключевую роль. ГОСТ 4421-73 регламентирует технические условия на концентрат плавиковошпатовый для сварочных материалов. Это фундаментальный документ. Если сырье не соответствует норме, швы будут пористыми, шлак не отойдет. Поэтому концентрат плавиковошпатовый для сварки цена за тонну которого варьируется от марки, требует жесткого входного контроля. Затраты на проверку окупаются отсутствием брака на ответственных узлах. Простой линии из-за некондиционных флюсов стоит дороже любой экономии на закупках.
Стандарт описывает продукт обогащения флюорита (CaF₂). Ключевая функция — формирование шлака с низкой вязкостью. Он связывает вредные примеси. Вот в чём загвоздка: многие путают сварочный концентрат с общепромышленным. Но требования к чистоте здесь выше. Честно говоря, использование «неправильного» флюорита ведет к технологическому браку. Дуга станет нестабильной. Шлак будет «каменеть». Это прямые убытки на переделках.
На практике часто сталкиваюсь с тем, что снабженцы смотрят только на цену. А ведь химический состав важнее. Если планируете купить концентрат для сварки, требуйте полный протокол анализа. Не верьте словам. Только лабораторные данные по CaF₂ и SiO₂. Иначе рискуете получить партию с повышенным содержанием серы. А это трещины в металле шва.
Скажу прямо: без соблюдения ГОСТ 4421-73 современное производство сварочных материалов невозможно. Импортные аналоги существуют, но отечественная база работает по этим нормам десятилетиями. Знание требований позволяет избегать рекламаций. Если в договоре четко прописаны марки и фракции, спорить с поставщиком проще. Документ дает юридическую силу вашим претензиям. Это важно при больших объемах закупок.
Назначение и марки плавикового концентрата
Плавиковошпатовый концентрат (ПЩК) — это продукт обогащения плавикового шпата. Основное назначение в сварочном производстве — сырье для изготовления плавленых и керамических флюсов. Также используется для покрытий сварочных электродов. Главная функция CaF₂ — формирование шлака с требуемыми физико-химическими свойствами. Легкая отделяемость и способность рафинировать металл шва. Без этого невозможно получить качественное соединение.
Стандарт четко определяет, что продукт предназначен именно для сварочной отрасли. Концентрат плавиковошпатовый общего назначения может регулироваться другими документами. Но его химический состав и гранулометрия часто не удовлетворяют строгим требованиям. Использование такого материала неизбежно ведет к браку. Пористость швов, трудности с отделением шлаковой корки. На ответственных конструкциях это недопустимо.
Стандарт устанавливает три марки концентрата. ФК-95, ФК-92 и ФК-85. Цифра в маркировке обозначает минимальную массовую долю фтористого кальция. ФК-95 — не менее 95% CaF₂. ФК-92 — не менее 92%. ФК-85 — не менее 85%. Выбор марки зависит от задачи. Для сварки высоколегированных сталей и ответственных конструкций используем исключительно ФК-95. Экономия на марке концентрата выливается в многократно большие затраты на переделку.
Важный нюанс: для менее ответственных работ из углеродистых сталей допустим ФК-92. ФК-85 — крайний вариант. Требует тщательной технологической проработки и испытаний. Не каждый цех готов этим заниматься. Поэтому технадзор должен знать стандарт наизусть. Это не формальность. Это безопасность технологического режима. И репутация предприятия.
Химический состав и ограничения по примесям
Технические условия стандарта предъявляют жесткие требования к химическому составу. Основное вещество — фтористый кальций. Но важнее ограничения по примесям. Кремнезем (SiO₂) и карбонат кальция (CaCO₃) критичны. Эти соединения являются источником кислорода в сварочной ванне. Их повышенное содержание приводит к окислению легирующих элементов. Углерод выгорает. Вызывает пористость и ухудшает механические свойства металла шва.
Для марки ФК-95 содержание SiO₂ не более 1,5%. CaCO₃ — не более 1,2%. Сера (S) — не более 0,05%. Фосфор (P) — не более 0,05%. Для ФК-92 и ФК-85 допуски мягче. Но риск дефектов растет. Вот тут многие ошибаются. Думают, что небольшая разница в процентах не страшна. Но в сварке легированных сталей даже 0,1% лишнего кремния меняет свойства шлака. Вязкость растет. Отделяемость падает.
На практике при сварке ответственных узлов мы используем только ФК-95. Бывало так: поставщик привез ФК-92 под видом высшей марки. Разница в цене была небольшой. Но процент брака в цехе вырос вдвое. Пришлось возвращать партию. Поэтому контроль содержания оксидов обязателен для каждой партии. Особенно если сменили поставщика или месторождение сырья.
Сера и фосфор — вредные примеси. Они способствуют образованию горячих трещин. Стандарт жестко лимитирует их содержание. Для ФК-95 это 0,05%. Для ФК-85 допуск до 0,10%. Но лучше не рисковать. Химический анализ, как правило, проводится аккредитованной лабораторией поставщика. Подтверждается сертификатом. Однако при постоянных поставках я настоятельно рекомендую периодически проводить выборочный контроль в собственной лаборатории.
Бюджет и экономика использования концентрата
Планируя бюджет на производство сварочных материалов, важно понимать структуру затрат. Стоимость сырья — только часть уравнения. Логистика, хранение, подготовка шихты, контроль качества — все это влияет на себестоимость. Например, концентрат с повышенным содержанием влаги дешевле при закупке. Но его нужно сушить. Это энергозатраты. Время. Риск неравномерной просушки. Иногда выгоднее взять материал с гарантированной сухостью.
Для наглядности сравним экономику разных марок. Ниже приведена таблица с ориентировочными цифрами. Они помогут обосновать закупку более дорогого концентрата перед руководством. Экономия на цене за тонну может выйти боком при расчете полной себестоимости. Учитывайте выход годных изделий из партии флюса. Это ключевой показатель эффективности.
| Параметр | ФК-95 (Высший сорт) | ФК-85 (Низкий сорт) | Влияние на бюджет |
|---|---|---|---|
| Цена за тонну | Высокая | Низкая (-20%) | Прямая экономия на закупке |
| Брак сварных швов | ≤1% | До 8% | Потери металла и электродов |
| Расход флюса | Нормативный | Высокий (+15%) | Увеличение затрат на материалы |
| Ресурс оборудования | Максимальный | Сниженный | Износ плавильных печей |
Расходы на входной контроль — статья обязательная. Лаборатория должна проверять каждую партию. Химсостав, гранулометрия, влажность. Если пропустить брак, последствия будут дороже. Инвестиции в контроль окупаются предотвращением проблем при сварке. Например, одна партия флюса с повышенным содержанием серы может привести к рекламациям от клиентов. Замена партии — это убытки и потеря репутации. Поэтому бюджет на лабораторию нельзя резать.
Хранение материала тоже влияет на финансы. Концентрат гигроскопичен. Открытые склады ведут к набору влаги. Материал комкуется. Перед подачей в шихту его нужно просеивать. Это техника, люди, время. Лучше заплатить за крытый склад. Расходы на хранение ложатся на себестоимость продукции. Учитывайте это при калькуляции. Иногда дешевле заплатить поставщику за доставку в герметичных контейнерах, чем бороться с последствиями на своей площадке.
Поставщики и условия закупки сырья
Купить концентрат плавиковошпатовый можно напрямую у горно-обогатительных комбинатов или через трейдеров. Ключевой критерий — наличие собственных мощностей по обогащению и контролю качества. Трейдеры часто смешивают партии. Качество плавает. Лучше работать с производителем. Запрашивайте паспорт качества на каждую отгрузку. Сверяйте номер партии с номером в документе. Это исключает подмену.
При заключении договора пропишите штрафные санкции за отклонение от марки. Если привезли ФК-85 вместо ФК-95 — цена должна пересчитываться. Автоматически. Без долгих согласований. Это дисциплинирует поставщика. Он знает, что несовпадение параметров ударит по его марже. А не по вашему бюджету производства. Также укажите порядок арбитражного отбора проб. Чтобы в случае спора была понятная процедура.
На основе многолетнего опыта работы с данным материалом позволю дать несколько конкретных советов. Требуйте полный пакет документов. Сертификат соответствия, паспорт качества с указанием номера партии. Результатов химического анализа. Установите в договоре ответственность за поставку материала, не соответствующего заявленной марке. Это сузит круг недобросовестных поставщиков. Пытающихся сбыть некондиционный или непрофильный товар.
Работа с надежными поставщиками упрощает жизнь. Они уже провели тесты на стабильность состава. Но даже они могут ошибиться при смене рудной базы. Поэтому правило простое: новый поставщик — новый тест партии. Не ленитесь обновлять протоколы. Инвестиции в актуальную документацию меньше, чем затраты на разборку бракованных узлов. Надежность начинается с качества сырья.
Приемка и контроль качества партий
Приемка партии концентрата — ответственный этап. Партией считается продукция одного сорта и фракции. Отгруженная в одном железнодорожном вагоне или одной автотранспортной партией. Отбор проб проводится по ГОСТ 24432-80. Нарушение методики отбора делает анализ недействительным. Это нужно помнить при спорах с поставщиком. Бумажная волокита спасает деньги.
Раз за разом при приемке мы проверяем не только сертификат, но и проводим выборочный контроль. Внешний вид — цвет должен быть однородным. Без видимых посторонних включений. Для плавикового шпата характерны оттенки от белого и фиолетового до зеленоватого. Резкие цветовые отклонения в партии — повод для углубленного анализа. Гранулометрия — обязательно просеиваем пробу на контрольных ситах.
Наиболее частый дефект — повышенное содержание пылевидной фракции в крупнозернистом материале. Это говорит о неправильном грохочении на производстве. Или механическом измельчении при транспортировке. Влажность — по стандарту не нормируется, но это коварный параметр. На практике часто сталкиваюсь с тем, что отсыревший концентрат комкуется. Плохо поддается дозированию и смешиванию. Приемку влажного материала лучше сразу отклонять.
Химический анализ подтверждается сертификатом. Однако при постоянных поставках я настоятельно рекомендую периодически проводить выборочный контроль. Особенно для новых поставщиков. Проводите контроль в собственной или сторонней лаборатории на ключевые элементы: CaF₂, SiO₂ и S. Вот в чём загвоздка: быстро сделать анализ на влажность можно. Но точно определить содержание оксидов — нужно время. Не отпускайте поставщика до получения предварительных данных.
Сравнение с ГОСТ 2921-70 и аналогами
Основным аналогом, с которым часто путают ГОСТ 4421-73, является ГОСТ 2921-70 «Концентрат плавиковошпатовый». Ключевые различия представлены в таблице. Это разные продукты. Использование общего концентрата в сварочном деле — это прямой путь к технологическому браку. Сварочный концентрат — это продукт высшей степени очистки. С жестко контролируемой гранулометрией.
| Параметр | ГОСТ 4421-73 (для сварки) | ГОСТ 2921-70 (общий) | Практическая ценность |
|---|---|---|---|
| Назначение | Сварочные флюсы и электроды | Металлургия, химия, керамика | Выбор под технологию |
| Маркировка | ФК-95, ФК-92, ФК-85 | ФФ-95, ФФ-92, ФФ-80... | Идентификация сорта |
| Требования к SiO₂ | Жесткие: 1,5% – 4% | Мягче: до 4,5% – 18% | Риск пористости шва |
| Требования к S и P | Жесткие: ≤ 0,05% – 0,10% | Не нормируются или мягче | Риск трещин |
| Гранулометрия | Четко регламентированы 3 фракции | Отсутствуют или справочно | Сыпучесть и дозировка |
Как видно из таблицы, требования сварочного стандарта жестче по содержанию железа и влаги. Строго регламентирована тонина помола. Что не принципиально для металлургов. Железо в шихте приводит к пористости. Влага — к комкованию и нестабильности горения. Крупная фракция — к нарушению рецептуры. Поэтому заменять один материал другим нельзя.
Есть еще импортные концентраты. Они часто имеют более стабильный состав. Но цена выше. Логистика сложнее. Для базового производства отечественный ГОСТ 4421-73 оптимален. Он отработан десятилетиями. Технологи знают, как с ним работать. Переход на импорт требует перенастройки режимов шихты. Это время и риски. Поэтому除非 нет местного сырья, лучше работать по российским нормам. Это надежнее в долгосроке.
Можно ли использовать концентрат ФК-85 для ответственных швов?
Не рекомендуется. ФК-85 имеет повышенное содержание примесей (SiO₂, S, P). Это ведет к пористости и трещинам в металле шва. Для ответственных конструкций используйте только ФК-95.
Как часто нужно проверять химический состав?
Для постоянного поставщика — раз в квартал или при смене месторождения. Для нового поставщика — каждую партию. Содержание CaF₂ и SiO₂ критически влияет на свойства шлака.
Чем опасна повышенная влажность концентрата?
Влага приводит к комкованию материала. Плохому смешиванию шихты. При плавке флюса вызывает повышенное пенообразование. Это брак технологического процесса.
Где хранить плавиковошпатовый концентрат?
В сухих закрытых складах. В биг-бэгах или закрытой таре. Предотвращайте увлажнение и смешивание с другими материалами. Пыль концентрата химически активна.
В заключение, ГОСТ 4421-73 — это не устаревший советский норматив. А действующий и актуальный инструмент обеспечения качества. Его скрупулезное соблюдение всеми участниками цепочки — от производителя концентрата до инженера в цеху. Является гарантией получения стабильных, качественных сварных соединений. И отсутствия непредвиденных затрат на устранение дефектов.
Концентрат плавиковошпатовый для сварки — сырье серьезное. Выбирайте проверенных поставщиков. Требуйте полные протоколы испытаний. Не экономьте на входном контроле. Тогда флюсы будут работать надежно, а бюджет не пострадает от внеплановых рекламаций. Надежность сварки начинается с качества сырья. И с умения читать технические условия. Инвестиции в качественный концентрат всегда окупаются.
