Описание

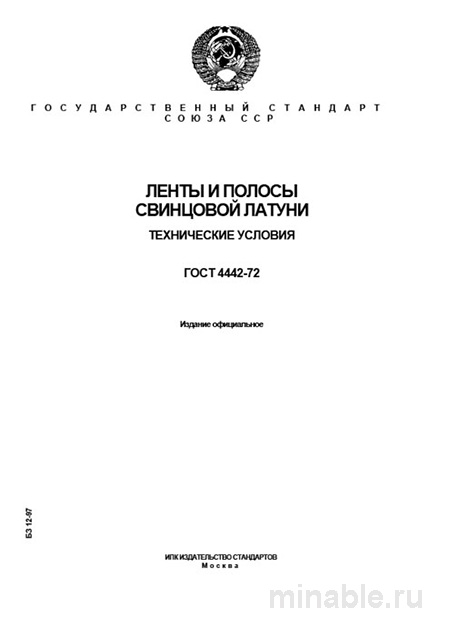

В машиностроении надежность изделия закладывается на этапе выбора сырья. ГОСТ 4442-72 — фундаментальный документ для инженеров, работающих со свинцовистыми латунями. Он регламентирует технические условия на ленты и полосы, которые идут на массовое производство точных деталей. Если вам нужна лента из свинцовой латуни цена которой обоснована технологичностью обработки, этот стандарт станет основным ориентиром. Здесь нет места формализму — каждый параметр влияет на стойкость инструмента и чистоту поверхности готовой детали.
Документ описывает холоднокатаный прокат из специфических сплавов. Ключевое отличие — наличие свинца от 1% до 3,5%. Это кардинально меняет свойства: свинец располагается в границах зерен, улучшая обрабатываемость резанием. Вот в чём загвоздка: обычная латунь вязнет на автомате, а свинцовая даёт чистую стружку. Поэтому ГОСТ 4442-72 лента свинцовой латуни цена за килограмм которой варьируется от марки, так востребован в приборостроении.
На практике часто сталкиваюсь с тем, что конструкторы ищут баланс прочности и обрабатываемости. Лента из ЛС63-3 позволяет получать мелкие детали с высоким классом чистоты. Для менее ответственных узлов берут ЛС59-1. А если нужна коррозионная стойкость — смотрят в сторону ЛС74-3. Выбор марки диктуется задачей, а не желанием сэкономить. Ошибка здесь стоит дорого.
Честно говоря, игнорировать требования стандарта нельзя. Даже микронные отклонения по толщине могут остановить автоматическую линию. Поэтому в этом разборе мы пройдемся по ключевым пунктам ГОСТ 4442-72, чтобы вы понимали, за что платите и как контролировать поставщика. Безопасность производства начинается с входного контроля.
Назначение и марки свинцовистых латуней
Стандарт распространяется на холоднокатаные ленты и полосы. Основная область применения — массовое производство деталей штамповкой и механической обработкой. Это втулки, вкладыши подшипников скольжения, шестерни малых модулей. Также материал идет на детали часовых механизмов, замков, электротехнических разъемов. Свинцовистые латуни незаменимы там, где нужна высокая скорость резания.
Ключевое отличие этих марок от обычных латуней (например, Л63) — наличие свинца. Он практически нерастворим в меди и цинке. Располагаясь в границах зерен, свинец работает как внутренняя смазка. Это резко улучшает обрабатываемость резанием и антифрикционные свойства. Но есть нюанс: свинец снижает пластичность. Поэтому для глубокой вытяжки такие сплавы подходят хуже, чем бескислородная медь.
Стандарт жестко регламентирует четыре основные марки. ЛС74-3 и ЛС64-2 содержат больше меди. Они обладают высокой коррозионной стойкостью и прочностью, но стоят дороже. ЛС59-1 — «рабочая лошадка» для менее ответственных деталей. ЛС63-3 — наиболее сбалансированный и часто применяемый вариант. Выбор марки — это всегда компромисс между обрабатываемостью, прочностью и ценой. Инженер должен четко понимать условия эксплуатации узла.
На практике часто бывает так: пытаются заменить свинцовую латунь на обычную для экономии. Это ошибка. В ответственном узле, работающем на трение, замена приведет к резкому снижению срока службы. Инструмент начнет гореть, поверхность детали ухудшится. В итоге экономия на материале обернется потерями на браке и простое оборудования. Поэтому придерживаться ГОСТ 4442-72 — выгоднее в долгосроке.
Геометрические параметры и состояния поставки
Стандарт устанавливает четкий сортамент. Толщина для лент — от 0,05 до 2,00 мм, для полос — от 2,10 до 6,00 мм. Ширина для лент — от 20 до 300 мм, для полос — от 30 до 200 мм. Казалось бы, просто цифры. Но допуски по толщине и ширине нормируются в зависимости от класса точности изготовления (повышенный — «П» или нормальный — «Н»). И от состояния материала.
Важный нюанс, который не всегда очевиден при закупке: для твердых и особо твердых состояний допуски строже, чем для мягких. Это связано с технологическими особенностями прокатки и правки. Если вы заказываете ленту для автоматической штамповки, требуйте класс «П». Иначе полоса пойдет в бок в прогрессивном штампе. Это приведет к браку и поломке дорогостоящего инструмента.
Одно из главных достоинств стандарта — четкая градация механических свойств. Состояние материала определяется степенью наклепа, полученной при холодной прокатке. Мягкое (М) — отожженный материал с низкой прочностью и высокой пластичностью. Идеален для сложной глубокой вытяжки. Полутвердое (П) — баланс прочности и пластичности. Наиболее универсальный вариант для штамповки. Твердое (Т) — высокая прочность, низкая пластичность. Для простых гибок и деталей, требующих жесткости. Особотвердое (ОТ) — максимальная прочность и упругость.
Правильный выбор состояния поставки — ключ к технологичности. Если взять мягкую ленту там, где нужна жесткость, деталь не сохранит форму. Если взять твердую для сложной вытяжки — она треснет. Поэтому в техническом задании всегда указывайте не только марку сплава, но и требуемое состояние (М, П, Т, ОТ). Это исключит разночтения с производителем.
Бюджет и стоимость закупки материала
Планируя бюджет на производство, важно понимать структуру ценообразования. Стоимость ленты формируется из цены металла, затрат на прокатку и термообработку. Например, лента в состоянии «ОТ» требует дополнительных операций накаливания и правки. Поэтому она дороже мягкой. Но иногда это оправдано: вы экономите на последующей закалке готовой детали. Инвестиции в правильную заготовку снижают общие расходы.
Цена за кг свинцовой латуни зависит от марки и биржевых котировок меди. ЛС74-3 будет дороже ЛС59-1 из-за содержания меди. Однако для высокоскоростной обработки разница в цене материала нивелируется стойкостью инструмента. На автоматах продольного точения свинцовая латунь позволяет увеличить скорость резания на 30–40%. Это прямая экономия времени станка. А время — деньги.
Расходы на входной контроль — ещё одна статья, которую нельзя игнорировать. Требуйте сертификаты с расшифровкой химического состава. Лучше провести выборочную проверку твердости в начале, середине и конце бухты. Неоднородность твердости — частый дефект при неправильном отжиге. Если пропустить такую бухту в производство, вы получите нестабильный размер детали. Затраты на переналадку станков съедят всю экономию.
| Марка | Состояние | Толщина, мм | Цена, руб./кг | Применение |
|---|---|---|---|---|
| ЛС63-3 | М/П | 0,5–2,0 | 650–850 | Штамповка, втулки |
| ЛС59-1 | Т/ОТ | 0,1–1,0 | 550–700 | Метизы, шайбы |
| ЛС74-3 | М | 0,2–1,5 | 750–950 | Коррозионные среды |
| Л63 (обычная) | П | 0,5–2,0 | 600–750 | Для сравнения |
Хранение материала тоже влияет на бюджет. Свинцовые латуни склонны к межкристаллитной коррозии («болезнь» латуни). Храните бухты в отапливаемых, сухих складах. Избегайте конденсата. Если материал отсыреет, поверхность покроется окислами. Их придется удалять травлением перед гальваникой. Это дополнительные расходы на химию и утиляцию отходов. Проще сразу обеспечить правильные условия.
Контроль качества и типичные дефекты
Раз за разом при приемке мы проверяем не только сертификат, но и выборочно контролируем три ключевых параметра: геометрию, состояние поверхности и твердость. Стандарт подробно описывает правила приемки. Партия формируется из плавки одного состава. Количество образцов для испытаний нормируется. Но слепо доверять выборке производителя опасно.
Поверхность должна быть чистой, без расслоений, трещин, плён, задиров. Допускаются незначительные следы от правки и темные пятна, не ухудшающие качество обработки. Осмотр ведется визуально без увеличения. Вскройте случайные бухты или пачки из середины партии. Часто дефекты (вмятины, поперечные риски) скрыты внутри. Внешний ряд может быть идеальным, а внутри — брак.
Геометрия контролируется микрометром и штангенциркулем. Особое внимание — серповидности (продольной кривизне) полос. Этот дефект критичен для автоматизированной штамповки. Проверьте серповидность просто: отрежьте метр ленты и положите на ровный стол. Зазор не должен превышать допустимый по стандарту. Если лента лежит дугой — в штампе она уйдет в бок. Это брак.
Механика проверяется испытаниями на растяжение и измерением твердости. Для быстрой проверки в ОТК часто используется метод Роквелла (шкала B или F) с последующим переводом в HB по таблицам. Это допустимо стандартом. Наиболее вероятные дефекты: неоднородность твердости по длине бухты, закатанная окалина, чрезмерная серповидность. Закатанная окалина проявляется в виде внутренних расслоений. Это концентратор напряжений.
Сравнение с аналогами и другими стандартами
ГОСТ 4442-72 не существует в вакууме. Его часто сравнивают с другими стандартами на латунный прокат. Ключевое отличие — специализация на свинцовых латунях. Для наглядности сравним его с двумя другими распространенными документами: ГОСТ 931-90 (Ленты и полосы медные) и ГОСТ 2208-2007 (Ленты из обычной латуни). Выбор стандарта определяется техническим заданием.
| Параметр | ГОСТ 4442-72 (Свинцовая) | ГОСТ 931-90 (Медь) | ГОСТ 2208-2007 (Латунь) |
|---|---|---|---|
| Основные марки | ЛС63-3, ЛС59-1, ЛС74-3 | М1, М2, М3 | Л63, Л68, Л80, Л90 |
| Ключевое свойство | Обрабатываемость резанием | Электропроводность, пластичность | Прочность, коррозионная стойкость |
| Применение | Втулки, шестерни, автоматы | Токопроводы, радиаторы | Штамповка, гильзы, декор |
| Допуски | Строгие, по состояниям | Сопоставимы, строже для тонких | Сопоставимы |
Как видно из таблицы, замена свинцовой латуни на обычную или медь в ответственном узле недопустима. Медь слишком вязкая для скоростного резания. Обычная латунь дает худшую чистоту поверхности. Если деталь работает на трение, свинцовая латунь предпочтительнее благодаря антифрикционным свойствам. Но если нужна глубокая вытяжка — берите медь или мягкую латунь Л68.
Технологи должны понимать физику процесса. Свинец в структуре работает как смазка. При резании он снижает температуру в зоне контакта инструмента. Это повышает ресурс твердосплавных пластин. Поэтому для массового производства на автоматах продольного точения ГОСТ 4442-72 — безальтернативный выбор. Другие стандарты здесь проигрывают по экономической эффективности.
Где купить и практические рекомендации
Купить латуни ленту можно у специализированных металлобаз или напрямую у заводов-производителей. Ключевой критерий выбора — наличие сертификата с расшифровкой химического состава. Поставщики, которые готовы предоставить протоколы механических испытаний, обычно надёжнее. Не стесняйтесь запрашивать образцы для пробной обработки перед заключением контракта на крупную партию.
При заказе важно чётко указать не только марку сплава, но и требуемое состояние поставки (М, П, Т, ОТ). Это исключит разночтения. Для сложной вытяжки — только «мягкое». Обратите внимание на кромки. Они должны быть ровными, без заусенцев и рванин. Заусенцы являются концентраторами напряжений и приводят к трещинам при штамповке. Это мелочь, которая может остановить линию.
Неочевидный плюс работы с крупными поставщиками — возможность заказа мелких партий под опытную отработку. Это снижает риски при запуске нового продукта. Кстати, некоторые заводы предлагают техническую поддержку по подбору режима обработки. Стоит уточнить этот момент при переговорах. Грамотный поставщик заинтересован в том, чтобы вы успешно внедрили материал.
Какая марка лучше для автоматной обработки?
Для автоматов продольного точения лучше всего подходит ЛС63-3. Она дает оптимальный баланс обрабатываемости и прочности. Стружка ломается хорошо, поверхность детали чистая. ЛС59-1 дешевле, но чуть уступает в качестве поверхности.
Можно ли заменить свинцовую латунь на обычную?
Только если деталь не работает на трение и не требует высокой скорости резания. В остальных случаях замена приведет к падению стойкости инструмента и ухудшению качества поверхности. Экономия сомнительная.
Как проверить твердость ленты?
Используйте твердомер по Роквеллу (шкала B) или Бринеллю. Замеры делайте в нескольких точках бухты: начало, середина, конец. Разброс более 10 единиц HB говорит о нарушении режима отжига.
Где хранить ленты из свинцовой латуни?
В сухих отапливаемых складах. Избегайте конденсата и агрессивных сред. Свинцовые латуни склонны к обезцинкованию и межкристаллитной коррозии при повышенной влажности.
В заключение, ГОСТ 4442-72 — это не устаревший документ, а отработанный до мелочей инструмент. При грамотном применении он гарантирует стабильность высокоточных производственных процессов. Его глубина и детализация позволяют технологу и снабженцу говорить с производителем на одном языке. Получать именно тот материал, который требуется для конкретной задачи.
Лента свинцовой латуни — материал для серьезных задач. Выбирайте проверенных поставщиков, требуйте полные протоколы испытаний и не экономьте на входном контроле. Тогда производство будет работать без сбоев, а бюджет не пострадает от внеплановых простоев. Качество детали начинается с качества заготовки.
