Описание

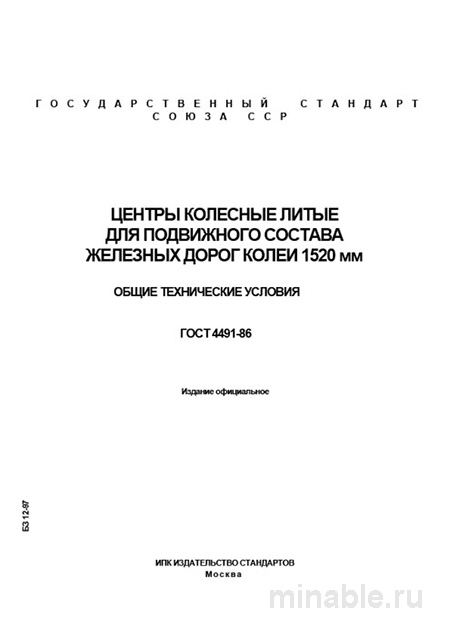

В железнодорожном машиностроении нормативная документация — это не бюрократия, а основа безопасности. ГОСТ 4491-86 регламентирует технические условия на литые колесные центры для подвижного состава колеи 1520 мм. Эти детали воспринимают колоссальные динамические нагрузки, передаваемые от рельса через бандаж на ось. Ошибка в выборе материала или технологии грозит не просто простоем, а аварийной ситуацией. Поэтому литые колесные центры цена которых формируется с учётом строгих требований к металлу, требуют особого подхода к закупке. Затраты на качественный центр окупаются отсутствием рекламаций в пути.
Документ определяет цепочку процессов: от плавки стали до ультразвукового контроля готовой отливки. Ключевое слово — «литые». Это диктует специфику дефектов и методов их выявления. На практике часто сталкиваюсь с тем, что формально состав в норме, но нарушена технология разливки. Вот в чём загвоздка: скрытая пористость не видна глазу, но разрушает деталь под нагрузкой. Поэтому стандарт требует жёсткого контроля каждой партии.
Если коротко: нужен надёжный центр для грузового вагона или локомотива? Тогда ГОСТ 4491-86 — ваш основной документ. Но есть нюанс: слепо верить сертификатам нельзя. Требуется независимая проверка геометрии и структуры металла. Особенно если речь идёт о массовых закупках для парка подвижного состава.
Назначение и область применения стандарта
Стандарт устанавливает технические условия на литые колесные центры для комплектации колесных пар грузовых и пассажирских вагонов, электровозов и тепловозов. Область применения чётко очерчена: серийное производство для железных дорог колеи 1520 мм. Продукцию нельзя принять «на глазок» — каждый параметр критичен для безопасности движения. Честно говоря, даже микротрещина в ступице может привести к расцепке колесной пары на перегоне.
Центры воспринимают статические и динамические нагрузки. Они связывают бандаж и ось в единый узел. Поэтому требования к точности посадки здесь выше, чем для обычных деталей общего машиностроения. Несоблюдение допусков ведёт к неправильной посадке бандажа. А это чревато его проворачиванием в пути. Сценарий неприятный, поэтому ОТК заводов-изготовителей работает в усиленном режиме.
Важный момент: стандарт касается именно литых изделий. Это определяет технологию. Литьё в песчаные формы позволяет создавать сложные конфигурации ступицы, что выгодно экономически. Но одновременно вносит риски усадочных раковин. Технологи должны балансировать между экономичностью процесса и гарантированной прочностью готового узла.
Материалы и химический состав стали
Для изготовления центров используется сталь марки 55Л. Ранее нормировалась по ГОСТ 977-88, сейчас актуален ГОСТ 977-2018. Цифра «55» указывает на среднее содержание углерода около 0,55%. Это обеспечивает баланс прочности и пластичности. Буква «Л» означает «литая». Казалось бы, всё просто. Но дьявол кроется в деталях.
Помимо регламентированного содержания углерода, кремния, марганца, серы и фосфора, огромное влияние оказывает содержание газов. Азот, кислород, водород — их избыток ведёт к хрупкости. На практике часто бывает так: химия в допуске, а металл «сыпется» при ударных нагрузках. Причина — нарушение технологии плавки или повышенная влажность формовочных смесей. Поэтому контроль качества по химическому составу — не формальность, а необходимость.
Механические свойства регламентируются для образцов-спутников. Они отливаются одновременно с центрами и проходят идентичную термообработку (нормализацию). Обязательно контролируются: временное сопротивление разрыву (σᵦ) — не менее 686 МПа, предел текучести (σт) — не менее 343 МПа, относительное удлинение (δ₅) — не менее 12%. Ударная вязкость (KCU) — не менее 30 Дж/см². Эти цифры нельзя нарушать. Ни на единицу.
Твердость по Бриннелю (HB) должна находиться в пределах 187–229. Этот параметр мы проверяем раз за разом при приемке каждой партии. Он косвенно свидетельствует о правильности термообработки. Если твердость выше — деталь будет сложно обрабатывать на станках. Если ниже — не выдержит эксплуатационных нагрузок. Золотая середина критически важна.
Бюджет и стоимость производства литых центров
Планируя бюджет на закупку колесных пар, важно понимать структуру ценообразования. Стоимость литого центра формируется из цены металла, энергозатрат на плавку и термообработку, а также расходов на контроль. Например, ультразвуковая дефектоскопия каждой отливки добавляет ощутимую сумму к конечной цене. Но экономить на этом этапе нельзя. Брак, выявленный в пути, обойётся дороже.
Окупаемость применения стандартизированных центров высока за счёт взаимозаменяемости и предсказуемого ресурса. Для большинства грузовых вагонов массой до 25 тс на ось литой центр является оптимальным решением. Он дешевле кованого аналога, а при соблюдении технологии служит весь межремонтный период. Инвестиции в качественный литьё снижают риски внеплановых замен в депо.
Расходы на входной контроль — ещё одна статья, которую нельзя игнорировать. Требовать протоколы ультразвукового контроля обязательно. Лучше, если ваш специалист присутствует при проведении УЗК на заводе. Это исключает человеческий фактор и подмену результатов. Кстати, некоторые поставщики предлагают скидку при оптовой закупке партий под формирование парка вагонов.
| Тип центра | Материал | Твердость (HB) | Цена, руб./шт.* | Ресурс, млн км |
|---|---|---|---|---|
| Литой (ГОСТ 4491-86) | Сталь 55Л | 187–229 | 45 000–60 000 | 0,8–1,2 |
| Кованый (ГОСТ Р 55693) | Сталь 2 | 170–200 | 75 000–95 000 | 1,5–2,0 |
| Импортный аналог | ER7/ER8 | 200–240 | 90 000–120 000 | 1,8–2,2 |
Приемка и контроль качества продукции
Приемка колесных центров — многоэтапный процесс. Стандарт предписывает проводить входной контроль сертификатов и маркировки. Отсутствие клейма ОТК предприятия-изготовителя — повод для немедленного брака всей партии. Маркировка должна быть чёткой: номер плавки, номер ковша, дата изготовления. Без этого追溯емость невозможна.
Визуальный контроль и измерение геометрии проводятся тщательно. Все поверхности осматриваются на отсутствие трещин, раковин, заливов, плён. Вооружитесь мощным фонарём и лупой. Ищите даже мельчайшие надрывы в местах переходов сечений. Все размеры проверяются универсальным мерительным инструментом и шаблонами. Отклонения за пределы полей допусков недопустимы.
Неразрушающий контроль — самый критичный этап. Раз за разом при приемке мы проверяем каждый центр на дефектоскопе ультразвукового контроля. Методика и нормы браковки прописаны в стандарте. Ищутся внутренние дефекты: трещины, усадочные раковины, неметаллические включения. Любой сигнал, превышающий установленный эталонный уровень, является основанием для браковки изделия. Никаких компромиссов.
Наиболее вероятные дефекты: мелкие усадочные раковины в массивных частях (ступица, диск около ступицы) и поверхностные трещины термического происхождения. Они возникают из-за слишком интенсивного охлаждения отливки в форме. Опытный технолог видит эти риски ещё на этапе разработки режимов термообработки. Но покупателю важно проверить результат.
Сравнение литых и кованых колесных центров
ГОСТ 4491-86 часто путают с ГОСТ 398-96 («Колеса цельнокатаные»). Это в корне неверно. Более корректно сравнить его с ГОСТ Р 55693-2019 (на кованые колесные центры). Разница фундаментальна и касается технологии получения заготовки. Выбор между литым и кованым центром — это всегда компромисс между стоимостью, ресурсом и областью применения.
| Параметр | ГОСТ 4491-86 (Литые) | ГОСТ Р 55693-2019 (Кованые) | Практическая ценность |
|---|---|---|---|
| Технология | Литье в песчаные формы + термообработка | Горячая объемная штамповка + термообработка | Влияние на структуру |
| Материал | Сталь 55Л | Сталь 2 | Разный класс прочности |
| Преимущество | Экономичность, сложная форма ступицы | Однородность структуры, нет литейных дефектов | Выбор под задачу |
| Недостаток | Риск пористости и раковин | Высокая себестоимость, ограничения формы | Оценка рисков |
| Применение | Грузовые вагоны, метро, локомотивы | Скоростной состав, ответственные узлы | Сегментация рынка |
Для грузовых вагонов литой центр по ГОСТ 4491-86 является оптимальным решением. Кованые аналоги чаще идут на скоростной подвижной состав, где усталостные характеристики важнее экономии. Но есть нюанс: современное литьё высокого качества практически не уступает ковке в статике. Главное — контролировать процесс.
При разработке техпроцесса механической обработки учитывайте неравномерную твердость литого металла. Готовьтесь к возможному затуплению режущего инструмента. Поверхность имеет литейную корку и загрязнения. Это требует усиленных мер по очистке перед установкой на станок. Иначе износ оборудования будет катастрофическим.
Где купить и условия поставки
Купить литые колесные центры можно напрямую у заводов-производителей или через специализированные металлобазы. Ключевой критерий выбора — наличие полного пакета документов: сертификат, паспорт качества, протоколы УЗК. Поставщики, которые готовы предоставить расшифровку химического состава по плавкам, обычно надёжнее. Не стесняйтесь запрашивать образцы для независимой экспертизы.
При заказе важно чётко указать требования к маркировке и упаковке. Центры — тяжёлый груз, транспортировка требует соблюдения правил крепления. Повреждение геометрии при перевозке сведёт на нет все усилия завода. Заказывайте материал в состоянии, готовом к механической обработке или окончательной сборке. Это сэкономит время на подготовку производства.
Неочевидный плюс работы с крупными заводами — возможность заказа партий под конкретный проект с индивидуальным контролем. Это снижает риски при запуске нового типа вагона. Кстати, некоторые производители предлагают техническую поддержку по вопросам термообработки перед наплавкой бандажа. Стоит уточнить этот момент при переговорах.
Какая сталь используется для литых центров?
Основная марка — 55Л (углеродистая литейная). Она обеспечивает необходимую прочность и пластичность. Химический состав строго нормирован ГОСТ 977-2018. Отклонения по углероду недопустимы.
Можно ли использовать центры б/у?
Повторное использование возможно только после дефектоскопии и восстановления геометрии. Однако для ответственных узлов рекомендуется применять только новые изделия сертифицированных заводов. Экономия на безопасности недопустима.
Как проверить твердость при приемке?
Используйте портативный твердомер по Бриннелю или Роквеллу. Замеры делайте в нескольких точках обода и ступицы. Расхождение более 15 единиц HB — повод для углублённой проверки партии.
Какой срок службы литого центра?
При соблюдении условий эксплуатации и отсутствии дефектов ресурс составляет 0,8–1,2 млн км пробега для грузовых вагонов. Фактический срок зависит от нагрузок на ось и качества пути.
В заключение стоит отметить: ГОСТ 4491-86 — тщательно выверенный документ. Его соблюдение — залог выпуска безопасной продукции. Однако стандарт требует от инженера глубокого понимания физики процессов. Только такой подход позволяет эффективно работать в условиях реального производства. Расходы на качественный металл всегда меньше затрат на ликвидацию аварий.
Литые колесные центры — основа надёжности подвижного состава. Выбирайте проверенных поставщиков, требуйте полные протоколы испытаний и не экономьте на входном контроле. Тогда парк вагонов будет работать без сбоев, а бюджет не пострадает от внеплановых ремонтов. Безопасность движения начинается с качества каждой детали.
