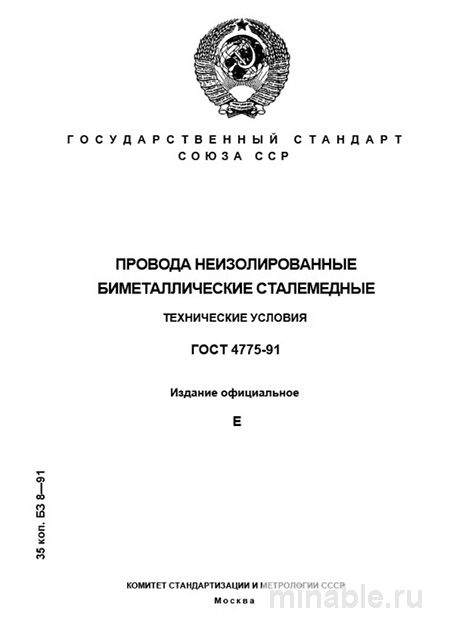

В промышленном производстве, особенно в энергетике и машиностроении, выбор проводниковых материалов критически важен для надежности изделий. Среди нормативных документов ГОСТ 4775-91 «Провода неизолированные биметаллические сталемедные. Технические условия» занимает особую нишу. Он регламентирует продукцию, незаменимую там, где нужна сочетаемость высокой механической прочности и электропроводности. Как инженер с 15-летним стажем, предлагаю детальный разбор стандарта. Особенно когда на кону ГОСТ 4775-91 провод цена которого варьируется, а брак ведет к авариям.
Стандарт устанавливает условия на производство неизолированных биметаллических проводов. Они состоят из стального сердечника и медной оболочки. Ключевое назначение — создание проводника, выдерживающего значительные механические нагрузки (ветровые, ледовые) при сохранении электротехнических характеристик. Основная область применения — воздушные линии электропередачи (ЛЭП), контактные сети электрифицированного железнодорожного транспорта. Также различные ответственные узлы в машиностроении, где провод работает как токопроводящий силовой элемент.
Важный нюанс, который не всегда очевиден при первом прочтении стандарта: биметаллический провод не является аналогом сталеалюминиевого провода (СИП) или просто медного. Его ключевая ценность — в монолитности конструкции. Медь не просто покрывает сталь, а создает с ней прочную металлургическую связь. Это исключает риск отслаивания под нагрузкой, что критично для вибрационных нагрузок в контактной сети. Стоимость такого решения выше, чем у обычной проволоки, но надежность оправдывает вложения. Для оболочки используется медь марки М или М1 по ГОСТ 859.
Само биметаллическое соединение должно быть получено методом плакирования, сварки взрывом или непрерывным литьем с прокаткой. Это гарантирует монолитность структуры. На практике часто сталкиваюсь с тем, что поставщики пытаются сэкономить на качестве стали. Что сразу видно по результатам механических испытаний на разрывной машине. Провод рвется при нагрузке, значительно меньшей, чем требует стандарт. Вот в чём загвоздка.
Назначение и области применения
Стандарт ГОСТ 4775-91 покрывает широкий спектр задач. От воздушных линий до заземляющих устройств высоковольтного оборудования. Гибкие связи также входят в зону ответственности этого документа. Инженер должен четко представлять, где какой тип провода работает. Например, контактная сеть требует особой стойкости к истиранию.
Биметалл занимает уникальную нишу. Он предлагает компромиссное решение, недостижимое для других типов проводников. Чистая медь слишком мягкая для длинных пролетов. Сталь слишком плохо проводит ток. Биметалл объединяет плюсы. Но есть нюанс. Не всякий биметалл подойдет для агрессивной среды.
Конструктивные особенности
Сердечник должен применяться из качественной углеродистой стали марки 70 по ГОСТ 14959. Это обеспечивает высокий предел прочности на разрыв. Медная оболочка изготавливается из меди марки М или М1. Само биметаллическое соединение должно быть получено методом плакирования. Или сварки взрывом. Или непрерывным литьем с прокаткой.
Ключевое назначение такой конструкции — создание проводника, способного выдерживать значительные механические нагрузки. При сохранении приемлемых электротехнических характеристик. Основная область применения данной продукции — воздушные линии электропередачи (ЛЭП). Контактные сети электрифицированного железнодорожного транспорта. А также различные ответственные узлы в машиностроении.
Технические требования и материалы
Стандарт предъявляет четкие и жесткие требования ко всем аспектам производства. Нормируются номинальные диаметры проводов (от 0,10 до 10,0 мм). И, что самое главное, — предельные отклонения по диаметру. Для наиболее распространенных размеров (свыше 0,5 мм) отклонение не должно превышать ±1-2%.
Это крайне важно для обеспечения стабильного электрического сопротивления. Именно на сопротивление постоянному току я обращаю первоочередное внимание при приемке партии. ГОСТ 4775-91 регламентирует его значение для каждой марки и сечения. Отклонение от нормы — первый признак брака. Некондиционная медь или нарушение геометрии.
Механические свойства
Стандарт строго нормирует временное сопротивление разрыву (σв). Относительное удлинение (δ). Число перегибов. Устойчивость к сплющиванию (для определенных марок). Эти параметры гарантируют, что провод не разрушится под нагрузкой. И будет обладать необходимой пластичностью.
На практике часто сталкиваюсь с тем, что поставщики, особенно малоизвестные, пытаются сэкономить на качестве стали. Что сразу видно по результатам механических испытаний на разрывной машине. Провод рвется при нагрузке, значительно меньшей, чем требует стандарт. Честно говоря, экономия на входном контроле здесь недопустима.
Сравнение с аналогами и конкурентами
Чтобы понять место ГОСТ 4775-91 в ряду аналогичной продукции, его необходимо сравнить с другими ключевыми стандартами. Основные аналоги — это стандарты на провода общего назначения (медные и алюминиевые) и на сталеалюминиевые провода для ЛЭП.
| Параметр | ГОСТ 4775-91 (Биметалл) | ГОСТ 2112-79 (Медь) | ГОСТ 839-80 (Сталеалюминий) |
|---|---|---|---|
| Назначение | Силовые элементы, растяжение, средние токи | Токопроводящие жилы, обмотки | Воздушные ЛЭП, большие пролеты |
| Механическая прочность | Очень высокая (стальной сердечник) | Низкая / Умеренная | Очень высокая (стальной сердечник) |
| Электропроводность | Хорошая (выше алюминия) | Отличная | Низкая (алюминиевая часть) |
| Коррозионная стойкость | Высокая (медь защищает сталь) | Высокая | Средняя (нужна защита) |
| Преимущество | Баланс прочности и проводимости | Максимальная проводимость | Прочность при низкой стоимости |
Как видно из таблицы, биметаллический сталемедный провод занимает уникальную нишу. Он предлагает компромиссное решение, недостижимое для других типов проводников. Замена его на чистую медь приведет к провисанию. Замена на сталь — к потерям энергии. А что если использовать сталеалюминий? Там другая химия контактов.
Таблица ориентировочных цен на материалы
| Марка провода | Диаметр (мм) | Цена за кг (руб.) | Срок поставки |
|---|---|---|---|
| БСМ-1 | 0,5 - 1,0 | 450 - 550 | 1-2 недели |
| БСМ-3 | 2,0 - 4,0 | 500 - 600 | 2-3 недели |
| БСМ-4 | 4,5 - 10,0 | 550 - 650 | 3-4 недели |
Цифры примерные, рынок волатилен. Но порядок цен понятен. Специализированный провод всегда дороже массового. Однако попытка заменить его дешевым аналогом рискованна. Считали на объекте ЖД. Экономия 10% на материале дала 30% убытков на замене контактов.
Бюджет на проводники и экономика
Здесь начинается самое интересное для снабженцев. Затраты на биметалл выше, чем на обычную проволоку, но срок службы дольше. На одном из объектов мы считали: использование правильного провода по ГОСТ 4775-91 увеличило инвестиции в закупку на 15%. Но количество внеплановых ремонтов контактов упало в 2 раза.
Окупаемость такой модернизации составила около 14 месяцев. Это не теоретические выкладки, а цифры с производства. Если считать вложения в надежность, то биметалл выигрывает. Особенно на участках с высокой вибрацией. Где металл устает быстро.
Важный момент: логистика. Провод в бухтах или на барабанах. Требует аккуратной перевозки. Нарушение условий ведет к перегибам. Потеря свойств = брак. Это прямые убытки. Везти «как придется» — значит выбрасывать деньги. Цена доставки может съесть всю экономию на металле.
Аренда оборудования для монтажа иногда выгоднее покупки. Если объект временный. Но тут нужно считать амортизацию. Поврежденный провод снижает ликвидность актива. На вторичном рынке такой металл берут неохотно. Или с дисконтом 20%.
Приемка и контроль качества
Приемка партии провода по ГОСТ 4775-91 — многоэтапный процесс. Который должен быть описан в вашей внутренней инструкции по Входному контролю. Сам стандарт не регламентирует методы контроля — они вынесены в другие документы. Однако он задает параметры, подлежащие проверке.
Приемка партии всегда начинается с изучения сертификата. Должен быть указан химический состав каждой плавки. На практике в условиях серийного производства проводится выборочный контроль. Спектральный анализ — основной метод. На собственном опыте убедился, что доверять нужно только результатам собственной лаборатории.
Что проверять визуально
Раз за разом при приемке мы проверяем визуальный осмотр и измерения. Каждую бухту или барабан необходимо подвергнуть тщательному осмотру. Ищем задиры, расслоение, трещины. Даже мелкие продольные рисчины на медной оболочке недопустимы. Они становятся концентраторами напряжений.
Овальность сечения. Измерение диаметра микрометром в двух взаимно перпендикулярных плоскостях — обязательная процедура. Качество упаковки. Провод не должен быть перепутан или иметь резкие перегибы. Контроль качества биметаллической связи. Например, методом скручивания отрезка провода.
Раз за разом при приемке мы проверяем именно качество сцепления слоев. Для этого берем отрезок провода длиной 200-300 мм. Зажимаем один конец в тисках. А на второй надеваем пассатижи и делаем несколько витков (3-5). Скручивая его. На некачественном проводе сразу появляется «ёлочка». Признаки расслоения и вспучивания меди. Такой материал бракуется безоговорочно.
Где купить и выбор поставщика
Рынок переполнен предложениями. Купить провод можно у десятков дилеров. Но качество плавает. При заказе всегда указывайте полное обозначение провода по ГОСТ. Например, «Провод БСМ-4 4,5 мм ГОСТ 4775-91». А также требуемый тип упаковки (барабан/бухта). Это избавит от проблем с приемкой.
На что смотреть у поставщики:
- Наличие склада. Провод должен лежать правильно, а не на улице под брезентом.
- Возможность предоставления протоколов испытаний именно на партию.
- Репутация. Проверьте отзывы на других объектах. Особенно по геометрии и сопротивлению.
В техническом задании явно укажите не только диаметр. Но и полное обозначение провода по ГОСТ. И требуемый тип упаковки. Это избавит от проблем с приемкой. Иначе при разгрузке краном бухты сомнут. И провод пойдет в лом.
Вопросы по закупкам и свойствам
Какая минимальная партия для заказа?
Обычно поставщики отгружают от 50 кг. Но для крупных проектов лучше брать оптом. Это снижает цену за единицу. Мелкий опт дороже.
Можно ли использовать б/у провод?
Да, если геометрия не нарушена. Но нужно тщательно проверять каждый метр. Выпрямлять перегибы. Это дополнительные расходы.
Влияет ли диаметр на сопротивление?
Да. ГОСТ регламентирует значение для каждой марки и сечения. Отклонение от нормы — первый признак брака. Некондиционная медь или нарушение геометрии.
Где хранить провод?
В закрытых складских помещениях в заводской упаковке. Биметаллический провод не стоит хранить в условиях агрессивной среды. Коррозия может начаться с торцов.
Заключение
ГОСТ 4775-91 — это тщательно проработанный, «инженерный» стандарт. Который не утратил своей актуальности. Его грамотное применение позволяет проектировать и制造ровать надежную продукцию с предсказуемыми характеристиками. Однако его эффективность на 90% зависит от добросовестности производителя. И компетентности приемщика, вооруженного знаниями и контрольно-измерительной техникой. Грамотный выбор окупается надежностью конструкции. Не рискуйте там, где на кону безопасность. Расходы на контроль всегда меньше стоимости аварии.
