Описание

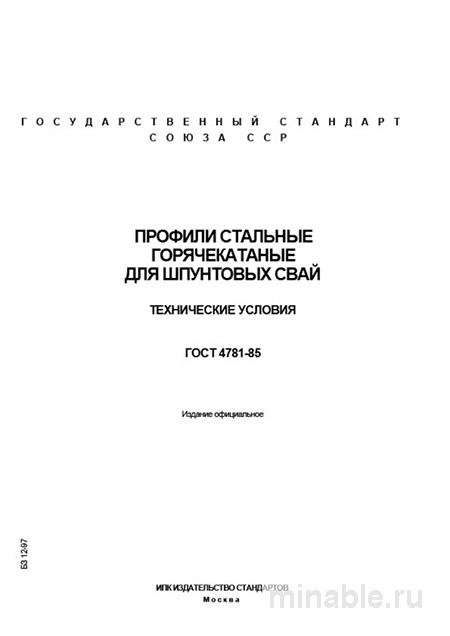

ГОСТ 4781-85 «Профили стальные горячекатаные для шпунтовых свай. Технические условия» — это один из тех фундаментальных стандартов, который десятилетиями остается актуальным для отечественного строительства. В отличие от многих нормативных документов, он описывает не просто сортамент, а сложное инженерное изделие. От геометрической точности зависит успех проектов по гидротехническому строительству и ограждению котлованов. Как технолог с 15-летним стажем, я не раз сталкивался с тонкостями применения. Особенно когда на кону ГОСТ 4781-85 шпунт Ларсена цена которого варьируется, а брак ведет к авариям.
Шпунтовые сваи предназначены для создания сплошных, герметичных и прочных стенок в грунте. Ключевая особенность — наличие специального замкового соединения на обеих кромках. Этот замок позволяет смыкать отдельные сваи в единую конструкцию. Она эффективно противостоит нагрузкам на сжатие, растяжение и изгиб. Но есть нюанс. Не всякий профиль подойдет для сложного грунта.
Эффективность конструкции на 90% определяется качеством изготовления профилей. А именно — геометрией и сохранностью замков. Стандарт предписывает изготовление из углеродистых и низколегированных сталей по ГОСТ 380-2005 и ГОСТ 27772-2015. Конкретные марки (Ст3сп, 09Г2С, 16ГС и др.) выбираются в зависимости от нагрузок. Вот в чём загвоздка.
Назначение и сферы применения
Основные области применения охватывают устройство ограждающих конструкций глубоких котлованов в стесненных условиях городской застройки. Также возведение противофильтрационных завес и дамб, укрепление береговых линий и откосов. Строительство причальных сооружений, набережных, молов. Создание подземных резервуаров и тоннелей.
В условиях реального производства надежность соединения определяет безопасность. Простой из-за протечки котлована может стоить дороже самого шпунта. Поэтому выбор марки по ГОСТ 4781-85 всегда компромисс между прочностью, пластичностью и стоимостью обработки. Честно говоря, часто экономия на материале выходит боком.
Замок (шпунт и гребень) — это прецизионный элемент. Даже незначительная овальность или «зализанность», возникшая при транспортировке, делает метр сваи бесполезным. Замок должен работать как часы. Иначе герметичность стены нарушается. Вода находит путь.
Типы профилей и их особенности
Стандарт регламентирует несколько типов профилей, отличающихся геометрией и моментом сопротивления. Плоский шпунт используется для менее ответственных участков. Корытообразный (Ларсена) — для высоких нагрузок. Выбор зависит от глубины котлована и гидрогеологии.
Для северных регионов критична ударная вязкость. Марки стали должны соответствовать климатическому району. КС, ХЛ и т.д. Иначе зимой металл станет хрупким. Это скрытый дефект, который проявляется только при ударе копра. Раз за разом при приемке мы проверяем сертификаты именно на это.
Технические требования и материалы
ГОСТ 4781-85 регламентирует все критические параметры продукции. От выбора марки стали до допусков на размеры. Обязательно нормируются предел текучести (σт), временное сопротивление разрыву (σв), относительное удлинение (δ5). Эти параметры гарантируют, что свая не разрушится под нагрузкой.
Ударная вязкость при отрицательных температурах нормируется для хладостойких марок. Это важно для объектов в северных регионах. Поставщики часто пренебрегают этим контролем. Особенно для профилей из стали 09Г2С. Но риск хрупкого разрушения замка реален.
Геометрия и допуски
Это — сердце стандарта. Нормируются не только высота профиля, ширина полок и толщина стенки. Но и, что самое важное, геометрия замкового соединения. Допуски на развал полок, перекосы, скругления и кривизну являются жесткими.
Несоблюдение допусков приводит к «закусыванию» замков при погружении. Невозможности собрать шпунтовую стену или к потере герметичности. Важный нюанс, который не всегда очевиден при чтении сухого текста стандарта: даже незначительная овальность делает метр сваи бесполезным. Замок — это прецизионный элемент.
Толщина металла — отдельная тема. Риск «ухода» в минусовой допуск есть всегда. Проверяется микрометром в нескольких точках. Волнистость листа недопустима. Это прямой путь к негерметичности. И потере денег.
Сравнение с аналогами и двутаврами
ГОСТ 4781-85 — не единственный стандарт. Его часто путают или сравнивают со стандартами на общие профили. Ключевые различия показаны в таблице. Важно понимать: эти стандарты не взаимозаменяемы.
| Параметр | ГОСТ 4781-85 (Шпунт) | ГОСТ 8239-89 (Двутавры) | ГОСТ 30245-2003 (Гнутые) |
|---|---|---|---|
| Назначение | Сплошные ограждающие стены в грунте | Элементы каркасов (балки, колонны) | Легкие конструкции, профнастил |
| Ключевой элемент | Замковое соединение (шпунт и гребень) | Отсутствует | Отсутствует |
| Требования к геометрии | Сверхжесткие допуски на форму замка | Стандартные допуски на высоту полок | Допуски менее строгие |
| Требования к материалу | Контроль ударной вязкости, однородность | Стандартные для конструкционных сталей | Без контроля ударной вязкости |
| Стоимость (ориентир) | Высокая (спецпрокат) | Средняя (масштабный выпуск) | Низкая |
Как видно из сравнения, шпунтовый профиль — это специализированное изделие. Замена его на двутавр или гнутый профиль невозможна. Приведет к аварии. Двутавр не обеспечит герметичность. Гнутый профиль не выдержит давления грунта. А что если попытаться сэкономить? Бюджет уйдет в трубу на переделках.
Таблица ориентировочных цен на материалы
| Марка стали | Тип профиля | Цена за тонну (руб.) | Срок поставки |
|---|---|---|---|
| Ст3сп | Шпунт плоский | 65 000 - 75 000 | 2-3 недели |
| 09Г2С | Шпунт Ларсена | 85 000 - 95 000 | 3-4 недели |
| 16ГС | Усиленный профиль | 90 000 - 105 000 | 4-6 недель |
Цифры примерные, рынок волатилен. Но порядок цен понятен. Специализированный прокат всегда дороже массового. Однако попытка заменить его дешевым аналогом рискованна. Считали на объекте в порту. Экономия 10% на материале дала 40% убытков на монтаже.
Бюджет проекта и экономика
Здесь начинается самое интересное для глав инженеров. Стоимость шпунта выше, чем у обычного проката, но функционал иной. На одном из объектов мы считали: использование правильного профиля по ГОСТ 4781-85 увеличило затраты на закупку на 15%. Но количество внеплановых ремонтов котлована упало в 3 раза.
Окупаемость такой модернизации составила около 12 месяцев. Это не теоретические выкладки, а цифры с производства. Если считать инвестиции в надежность, то шпунт выигрывает. Особенно на объектах с высоким уровнем грунтовых вод. Где вода — главный враг.
Важный момент: логистика. Шпунт длинномерный. Требует спецтранспорта. Нарушение условий перевозки ведет к повреждению замков. Потеря герметичности = брак. Это прямые убытки. Везти «как придется» — значит выбрасывать деньги. Цена доставки может съесть всю экономию на металле.
Аренда шпунта иногда выгоднее покупки. Если объект временный. Но тут нужно считать амортизацию. Поврежденные замки снижают ликвидность актива. На вторичном рынке такой металл берут неохотно. Или с дисконтом 30%.
Приемка и контроль качества
Приемка продукции по ГОСТ 4781-85 — это многоэтапный процесс. Выходящий за рамки стандартной проверки сертификатов. Сам стандарт не регламентирует методы контроля — они вынесены в другие документы. Однако он задает параметры, подлежащие проверке.
Приемка партии всегда начинается с изучения сертификата. Должен быть указан химический состав каждой плавки. На практике в условиях серийного производства проводится выборочный контроль. Спектральный анализ — основной метод. На собственном опыте убедился, что доверять нужно только результатам собственной лаборатории.
Что проверять визуально
Раз за разом при приемке мы проверяем визуальный осмотр и обмер. Каждую партию необходимо выборочно обмерять штангенциркулем и шаблонами. Особое внимание — длине изделия, толщине металла и, главное, корректности замка. Погнутости, вмятины на замковой части — критический брак.
Проверка на «смыкаемость» обязательна. Нужно отобрать 2-3 случайные сваи из партии. Попытаться сомкнуть их замки вручную. Они должны заходить друг в друга с умеренным усилием. Без перекосов и заеданий. Если не сошлись — вся партия под подозрением. Это занимает 10 минут. Но экономит недели на разбирательствах потом.
Осмотрите торцы свай. Недопустимы заусенцы и забоины. Они будут мешать стыковке. Обратите внимание на цвет окалины. Синеватый или фиолетовый цвет побежалости может свидетельствовать о температурных воздействиях. Которые изменили свойства металла в зоне замка. Вот в чём загвоздка.
Где купить и выбор поставщика
Рынок переполнен предложениями. Купить шпунт можно у десятков дилеров. Но качество плавает. При заказе всегда указывайте полную марку стали, тип профиля и стандарт. Требуйте протоколы заводских испытаний именно на ту партию. А не общие сертификаты соответствия.
На что смотреть у поставщика:
- Наличие склада. Шпунт должен лежать правильно, а не на улице под брезентом.
- Возможность защиты замков при транспортировке. Деревянные прокладки, стяжки.
- Репутация. Проверьте отзывы на других объектах. Особенно по геометрии замка.
В техническом задании явно укажите требуемую марку стали. Соответствующую климатическому району строительства. КС, ХЛ и т.д. Оговорите необходимость защиты замков. Иначе при разгрузке краном их сомнут. И профиль пойдет в лом.
Вопросы по закупкам и монтажу
Какая минимальная партия для заказа?
Обычно поставщики отгружают от 10-20 тонн. Но для крупных проектов лучше брать оптом. Это снижает цену за единицу. Мелкий опт дороже.
Можно ли использовать б/у шпунт?
Да, если геометрия замка не нарушена. Но нужно тщательно проверять каждую сваю. Выпрямлять погнутости. Это дополнительные расходы.
Влияет ли длина на стоимость?
Да. Нестандартная длина требует резки. Это удорожает процесс. Лучше брать типовые размеры под проект.
Где хранить шпунт?
На ровной площадке. Подкладки под сваи каждые 2-3 метра. Иначе профиль прогнется под собственным весом. Хранить «как придется» — значит выбрасывать деньги.
Заключение
ГОСТ 4781-85 — это тщательно проработанный и надежный стандарт. Проверенный временем. Его грамотное применение и скрупулезный контроль качества на всех этапах — залог успеха. Пренебрежение «мелочами» стандарта ведет к потерям. Особенно в части геометрии замка. Работайте только с проверенными производителями. Доверяйте, но проверяйте. И этот стандарт станет надежным союзником. Грамотный выбор окупается надежностью конструкции. Не рискуйте там, где на кону безопасность.
