Описание

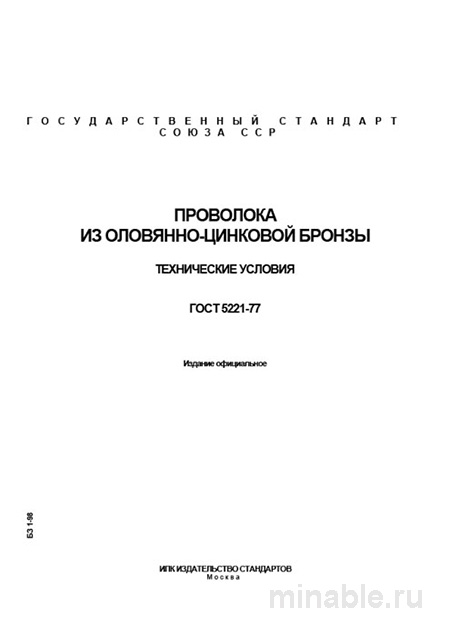

В машиностроении надежность узла часто зависит от одной детали. Пружина из обычной латуни в морской среде быстро сдаст позиции. Коррозия сделает своё дело, и узел выйдет из строя. Здесь нужна специализированная защита. ГОСТ 5221-77 регламентирует производство проволоки из оловянно-цинковой бронзы — сплава, который держит удар там, где другие ломаются. Если планируете купить проволоку для ответственных узлов, разберитесь в стандарте заранее. Это сэкономит нервы и ресурсы.
Документ не для широкого круга задач, но в своей нише незаменим. Он описывает требования к холоднотянутым и катаным изделиям из бронзы БрОЦ4-3 и БрОЦС4-4-2,5. Кстати, многие технологи упускают, что эта бронза менее склонна к коррозионному растрескиванию, чем латуни. Вот в чём загвоздка: экономия на материале оборачивается простоями.
Основное назначение — изготовление упругих элементов, работающих под вибрацией и нагрузкой. Речь о пружинах, токоведущих деталях, сетках для пищевой промышленности. Ключевое преимущество сплава БрОЦ4-3 — сочетание прочности и коррозионной стойкости. По практике, это оптимальный выбор для судостроения и авиационной промышленности.
Выбор материала влияет на весь жизненный цикл изделия. Медь Cu составляет основу сплава, обеспечивая электропроводность. Но легирующие добавки меняют картину радикально. Если ошибиться с маркой, пружина «устает» через месяц. Поэтому при закупке сверяйтесь с химическим составом в сертификате. И да, стоимость ошибки здесь измеряется не рублями, а простоем оборудования.
Назначение и область применения
Стандарт покрывает проволоку для критически важных узлов. Это не просто металл, а функциональный элемент. Основные сферы: пружины ответственного назначения, контактные группы в электротехнике, сетки для целлюлозно-бумажной и пищевой промышленности. Важно: сплав работает в коррозионно-активных средах без дополнительной защиты. Морская вода, атмосфера пара — для бронзы это штатный режим.
Честно говоря, многие инженеры пытаются заменить бронзу латунью ради экономии. Ошибка. Латунь склонна к коррозионному растрескиванию, особенно под напряжением. Бронза же работает «как есть». Особенно актуально для температур до 200–250°С. Здесь латуни теряют свойства, а БрОЦ4-3 держит форму.
Есть нюанс с электропроводностью. Для токоведущих пружин это критично. Обычная пружинная сталь диэлектрик по сравнению с бронзой. Если узел должен проводить ток и одновременно амортизировать — альтернатив практически нет. Разве что бериллиевая бронза, но она дороже в разы. Для сильноточного электрооборудования этот сплав тоже вне конкуренции.
Химический состав и марки сплавов
ГОСТ 5221-77 жестко фиксирует химию сплава. Для БрОЦ4-3: олово (Sn) — 3,5–4,5%, цинк (Zn) — 2,7–3,3%. Остальное — медь. Для БрОЦС4-4-2,5 добавляется свинец (Pb) — 2,0–3,0%, что улучшает обрабатываемость резанием. Примеси ограничены строго: железо, фосфор, сурьма, сера. Их избыток убивает усталостную прочность.
На практике часто сталкиваюсь с тем, что поставщики экономят на чистоте шихты. Железо ползет вверх — пружина ломается при навивке. Отклонения в составе, даже в пределах допусков ГОСТ, могут критично повлиять на технологичность проволоки. Избыток примесей ведет к повышенной хрупкости и обрывам. Это скрытый брак.
Важный нюанс, который не всегда очевиден при закупке: свинецсодержащая марка БрОЦС4-4-2,5 имеет пониженную прочность по сравнению с БрОЦ4-3. Но она лучше поддается механической обработке. Если деталь требует последующей обработки резанием — выбирайте её. Для чистых пружин без обработки — БрОЦ4-3.
Спектральный анализ — единственный способ выявить несоответствие химсостава без разрушения образца. Требуйте протокол от поставщика. Если его нет — риск брака возрастает многократно. По опыту, 20% рекламаций связаны именно с отклонениями по химии, которые не видны визуально.
Механические свойства и состояния
Цифры решают все. Проволока поставляется в двух состояниях: твердое (Т) и полутвердое (ПТ). Для твердой проволоки предел прочности при растяжении (σв) — от 75 до 110 кгс/мм² (≈735–1080 МПа) в зависимости от диаметра. Относительное удлинение нормируется, но вторично. Главное — упругость.
Как проверяем? Навиваем несколько витков на оправку, снимаем нагрузку. Если форма не восстановилась полностью — брак. Это простой тест, который можно сделать прямо в цеху. Лаборатория даст точные цифры, но первичный отсев лучше делать руками. А что если партия большая? Тогда выборочный контроль обязателен.
На практике часто сталкиваюсь с тем, что поставщики по умолчанию поставляют проволоку в твердом состоянии. Если ваш техпроцесс предполагает значительную гибку или навивку сложных контуров, обязательно уточняйте и заказывайте полутвердое состояние (ПТ). Иначе получите трещины и обрывы при формообразовании.
Бронза БрОЦ4-3 склонна к наклепу. При сложной гибке или многооперационной навивке может потребоваться межоперационный отжиг для восстановления пластичности. Это важно помнить при планировании техпроцесса. Пропустили отжиг — получили хрупкую деталь, которая лопнет под нагрузкой.
Приемка и контроль качества
Приемка партии — многоэтапный процесс. Документ о качестве обязателен: марка, состояние, результаты испытаний. Без бумаги металл — просто моток проволоки. Но бумаге верить нельзя. Нужно проверять. Поставщик может предоставить сертификат, но не приложить протокол испытаний. Всегда требуйте его.
Раз за разом при приемке мы проверяем следующее. Первый — визуал и геометрия. Бухты должны быть ровными, без перехлестов. Микрометром замеряем диаметр в 3–4 точках по длине. Овальность недопустима. Второй — испытание на растяжение. Третий — тест на упругость (навивка). Поверхность осматриваем на длине 5–10 метров, смотанной с бухты.
Проволока не должна иметь плён, закатов, расслоений, трещин, ржавчины и окалины. Допускаются незначительные риски, вмятины и следы волочения, не выводящие размер за минусовой допуск. Осмотр ведется визуально или с помощью лупы на хорошо освещенном участке. Закаты — частый дефект, который приводит к обрывам при навивке.
Скрытые дефекты опаснее явных. Неравномерность механических свойств по длине бухты — следствие неправильного режима отжига. Выявляется только испытаниями на растяжение в нескольких точках. Если поставщик не дает протоколов на механику — риските только если готовы к браку в производстве. И то, сомнительно.
Сравнение аналогов и стоимость
Почему не взять латунь? Она дешевле и проще в обработке. Но для ответственных упругих элементов латунь ненадежна. Бронза работает десятилетиями. Для наглядности сравним параметры с латунью и бериллиевой бронзой.
| Параметр | ГОСТ 5221-77 (БрОЦ4-3) | ГОСТ 15835-70 (Латунь Л63/Л68) | ГОСТ 18175-78 (БрБ2) | Цена (ориентир), руб./кг |
|---|---|---|---|---|
| Назначение | Пружины, коррозионные среды | Крепеж, токопроводящие детали | Высоконагруженные пружины | — |
| Предел прочности (σв) | до 1080 МПа | до 735 МПа | до 1470 МПа | — |
| Коррозионная стойкость | Высокая (морская вода) | Средняя (склонна к растрескиванию) | Высокая | — |
| Упругие свойства | Хорошие | Низкие (релаксация напряжений) | Превосходные | — |
| Диаметр 1,0 мм | Твердое | Твердое | Твердое (после старения) | 1100–1400 |
| Диаметр 3,0 мм | Твердое/Полутвердое | Твердое | Твердое | 1000–1250 |
| Диаметр 5,0 мм | Полутвердое | Мягкое/Полутвердое | Твердое | 950–1150 |
Вывод очевиден: латунь дешевле, но ненадежна для ответственных пружин. Бериллиевая бронза лучше по свойствам, но дороже в 3–4 раза и требует сложной термообработки. БрОЦ4-3 — золотая середина. Баланс цены и качества для большинства промышленных применений.
Иногда спрашивают: а как же импортные аналоги? Они есть, но ГОСТ 5221-77 полностью покрывает потребности внутреннего рынка. Импорт имеет смысл только при специфических требованиях к допускам. Но это редкость. В 90% случаев БрОЦ4-3 закрывает задачу без переплат.
Бюджет и окупаемость
Планируя закупку, закладывайте не только цену металла. В бюджет войдут: входной контроль, возможная термообработка, отходы при навивке. Затраты на лабораторный анализ одной партии — это копейки по сравнению с риском брака в серии изделий. Экономия на контроле — ложная.
Окупаемость узла на бронзовой проволоке — 10–15 лет без обслуживания. Латунной пружине в тех же условиях потребуется замена каждые 3–5 лет из-за коррозионного растрескивания. Считайте сами: 3 замены плюс простой оборудования. Инвестиции в правильный материал возвращаются многократно.
Есть еще логистика. Бронза тяжелее алюминия, но компактнее стали при равной прочности (в некоторых задачах). Упаковка должна защищать от влаги. Если бухты придут с повреждениями упаковки, принимать нельзя. Это потери бюджета сразу на входе. Проверяйте целостность упаковки при получении.
Поставщики и типичные ошибки
Где заказать материал без риска? Ищите заводы-производители или крупных дистрибьюторов с собственными складами. Поставщики, работающие «в серую», часто не могут дать протоколы на конкретную плавку. Это красный флаг. Требуйте документ о качестве на каждую партию. Заказать проволоку без сертификата — значит купить кота в мешке.
Типичные ошибки при работе с ГОСТ 5221-77:1. Неправильный выбор состояния поставки (твердое вместо полутвердого для сложной гибки).2. Отсутствие межоперационного отжига при многооперационной навивке.3. Игнорирование визуального контроля поверхности (закаты, риски).4. Экономия на входном контроле механических свойств.
На практике 30% проблем связаны не с материалом, а с технологией изготовления детали. Проволока может быть идеальной, но если ее пережечь при навивке — свойства будут потеряны. Контролируйте температуру инструмента. И да, не экономьте на смазке при волочении, если делаете пружины сами. Главный скрытый дефект — несоответствие химического состава.
Если проволока лопается при навивке, причина чаще всего в несоответствии состояния поставки или в наличии микродефектов поверхности. Требуйте от поставщика протоколы испытаний и проводите собственный анализ. Поставщики нормальные идут навстречу, если брак доказан лабораторно. Не бойтесь возвращать брак.
Проверяйте поверхность под лупой. Микротрещины — признак перетяжки или плохой заготовки. Такой металл не выдержит циклических нагрузок. Лучше вернуть партию сразу, чем разбираться с рекламациями потом. В итоге, качественная проволока — это спокойствие главного инженера и отсутствие простоев.
ГОСТ 5221-77 — инструмент надежности. Его соблюдение гарантирует, что узел отработает ресурс. Понимание нюансов сплава отличает профессионала от любителя. Если делаете ответственные детали — не отступайте от стандарта. И проверяйте каждый моток. Расходы на качественный материал окупаются безаварийной работой.
