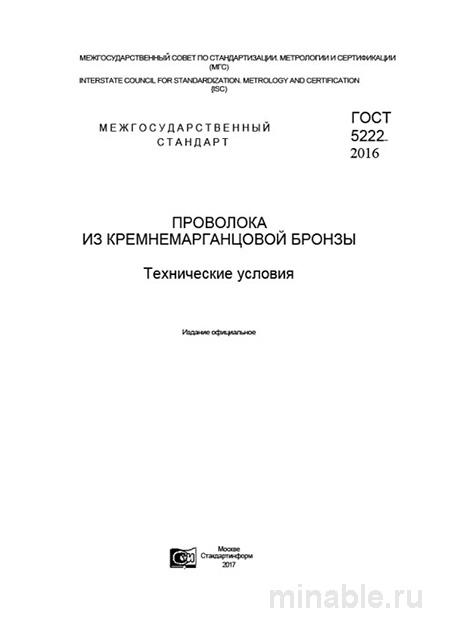

В машиностроении надежность узла часто висит на волоске. Обычная пружинная сталь в агрессивной среде быстро сдается. Коррозия съедает защитный слой, и узел выходит из строя. Здесь нужна специализированная защита. ГОСТ 5222-2016 регламентирует производство проволоки из кремнемарганцовой бронзы — сплава, который держит удар там, где другие ломаются. Если планируете купить проволоку для ответственных узлов, разберитесь в стандарте заранее. Это сэкономит нервы и ресурсы.
Документ не для широкого круга задач, но в своей нише незаменим. Он описывает требования к холоднотянутым и катаным изделиям из бронзы БрКМц3-1. Кстати, многие технологи упускают, что этот сплав сохраняет упругость при температурах до 250–300°С. Вот в чём загвоздка: обычная углеродистая сталь здесь уже «плывёт» из-за отпуска.
Основное назначение — изготовление упругих элементов, работающих под вибрацией и нагрузкой. Речь о пружинах, токоведущих деталях, элементах трения. Ключевое преимущество сплава БрКМц3-1 — сочетание коррозионной стойкости и антифрикционных свойств. По практике, это единственный вариант для узлов, где нельзя использовать смазку.
Выбор материала влияет на весь жизненный цикл изделия. Медь Cu составляет основу сплава (около 95%), обеспечивая электропроводность. Но легирующие добавки меняют картину радикально. Если ошибиться с маркой, пружина «устает» через месяц. Поэтому при закупке сверяйтесь с химическим составом в сертификате. И да, цена ошибки здесь измеряется не рублями, а простоем оборудования.
Назначение и область применения
Стандарт покрывает проволоку для критически важных узлов. Это не просто металл, а функциональный элемент. Основные сферы: пружины ответственного назначения, контактные группы в электротехнике, детали сухого трения. Важно: сплав работает в коррозионно-активных средах без дополнительной защиты. Морская вода, химические пары — для бронзы это штатный режим.
Честно говоря, многие инженеры пытаются заменить бронзу сталью ради экономии. Ошибка. Сталь требует покрытия, которое со временем стирается. Бронза же работает «как есть». Особенно актуально для температур до 250–300°С. Здесь легированные стали теряют упругость, а БрКМц3-1 держит форму.
Есть нюанс с электропроводностью. Для токоведущих пружин это критично. Обычная пружинная сталь диэлектрик по сравнению с бронзой. Если узел должен проводить ток и одновременно амортизировать — альтернатив практически нет. Разве что бериллиевая бронза, но она дороже и токсичнее в обработке. Для пищевых фильтров и целлюлозно-бумажной промышленности этот сплав тоже вне конкуренции.
Технические требования и состав
ГОСТ 5222-2016 жестко фиксирует химию сплава. Кремний (Si) — 2,75–3,5%, марганец (Mn) — 0,5–1,5%. Остальное — медь. Примеси ограничены строго: свинец, железо, цинк, алюминий. Их избыток убивает усталостную прочность. На практике часто сталкиваюсь с тем, что поставщики экономят на чистоте шихты. Железо ползет вверх — пружина ломается.
Геометрия тоже под контролем. Проволока круглая или фасонная. Диаметр варьируется в широких пределах. Допуски зависят от класса точности. Поверхность должна быть чистой: без рисок, забоин, пленок. Даже микронадрыв при волочении становится концентратором напряжений. Вибрация найдет это слабое место за считанные циклы.
Состояние поставки варьируется: твердое, полутвердое, мягкое. Для пружин нужно твердое. Мягкая проволока пойдет на отжиг или дальнейшую холодную деформацию. Путать их нельзя. Закажете мягкую вместо твердой — получите «пластилиновый» узел, который не вернет форму. Это базовая ошибка снабженцев.
Механические свойства и состояния
Цифры решают все. Для твердой проволоки предел прочности при растяжении (σв) зависит от диаметра. Для тонкой проволоки (около 1 мм) значения могут достигать 1300 МПа и выше. Для более толстых сечений (5 мм) прочность снижается до 750–800 МПа, но пластичность растет. Относительное удлинение нормируется, но вторично. Главное — упругость.
Как проверяем? Навиваем несколько витков на оправку, снимаем нагрузку. Если форма не восстановилась полностью — брак. Это простой тест, который можно сделать прямо в цеху. Лаборатория даст точные цифры, но первичный отсев лучше делать руками. А что если партия большая? Тогда выборочный контроль обязателен.
Температурный режим важен. При нагреве до 300°С свойства не должны деградировать. Это проверяется термообработкой образцов с последующим замером твердости. Если после отпуска твердость упала ниже нормы — технология нарушена. Скорее всего, пережгли при волочении или неправильно провели отжиг. БрКМц3-1 обладает высокой упругой отдачей, что требует особого подхода к инструменту.
Важно помнить про усталостную прочность. В динамических режимах (вибрация, циклические нагрузки) бронза показывает себя лучше стали. Она не так чувствительна к поверхностным дефектам, если они не выходят за пределы допусков. Но это не значит, что можно忽略ять качество поверхности. Наоборот.
Приемка и контроль качества
Приемка партии — многоэтапный процесс. Документ о качестве обязателен: марка, состояние, результаты испытаний. Без бумаги металл — просто моток проволоки. Но бумаге верить нельзя. Нужно проверять. Поставщик может предоставить сертификат, но не приложить протокол спектрального анализа. Всегда требуйте его.
Раз за разом при приемке мы проверяем три момента. Первый — визуал и геометрия. Бухты должны быть ровными, без перехлестов. Микрометром замеряем диаметр в 3–4 точках по длине. Овальность недопустима. Второй — испытание на растяжение. Третий — тест на упругость (навивка). Поверхность осматриваем на длине 5–10 метров, смотанной с бухты.
Скрытые дефекты опаснее явных. Нарушение структуры зерна не видно глазом. Только разрушающий контроль или металлография. Если поставщик не дает протоколов на механику — риските только если готовы к браку в производстве. И то, сомнительно. Несоответствие химсостава — скрытый брак, который проявится только в процессе эксплуатации готового изделия.
Упаковка влияет на качество. Бухты не должны лежать на влажном полу или под прямым солнцем. Хотя бронза стойкая, упаковка может пострадать, а вместе с ней и поверхность проволоки. «Бороды» и перехлесты приводят к наклепу. При размотке такая проволока ломается или дает нестабильную пружину. Проверяйте условия склада перед отгрузкой.
Сравнение аналогов и стоимость
Почему не взять сталь? Она дешевле и прочнее на разрыв. Но в агрессивной среде сталь без защиты сгниет. Бронза работает десятилетиями. Для наглядности сравним параметры с бериллиевой бронзой и пружиной сталью.
| Параметр | ГОСТ 5222-2016 (БрКМц3-1) | ГОСТ 18175-78 (БрБ2) | ГОСТ 9389-75 (Сталь 65С2ВА) | Стоимость (ориентир), руб./кг |
|---|---|---|---|---|
| Назначение | Коррозионные среды, токоведущие | Высокоответственные пружины | Общие условия | — |
| Предел прочности (σв) | до 1300 МПа | до 1400 МПа | до 2000 МПа | — |
| Коррозионная стойкость | Очень высокая | Высокая | Низкая | — |
| Электропроводность | Хорошая | Очень высокая | Низкая | — |
| Диаметр 1,0 мм | Твердое | Твердое (после старения) | Твердое | 1300–1600 |
| Диаметр 3,0 мм | Твердое | Твердое | Твердое | 1200–1450 |
| Диаметр 5,0 мм | Полутвердое/Твердое | Твердое | Твердое | 1150–1350 |
Вывод очевиден: сталь прочнее, но бесполезна там, где нужна химическая стойкость или токопроводимость. Цена бронзы выше, но это инвестиция в долговечность. Одна замена пружины в агрессивной среде стоит дороже, чем разница в цене материала на весь срок службы. Бериллиевая бронза лучше по свойствам, но дороже в 3–4 раза.
Иногда спрашивают: а как же импортные аналоги? Они есть, но ГОСТ 5222-2016 полностью покрывает потребности внутреннего рынка. Импорт имеет смысл только при специфических требованиях к допускам, которые отечественные заводы не гарантируют. Но это редкость. В 90% случаев БрКМц3-1 закрывает задачу.
Бюджет и окупаемость
Планируя закупку, закладывайте не только цену металла. В бюджет войдут: входной контроль, возможная термообработка, отходы при навивке. Затраты на лабораторный анализ одной партии — это копейки по сравнению с риском брака в серии изделий. Экономия на контроле — ложная.
Окупаемость узла на бронзовой проволоке — 10–15 лет без обслуживания. Стальной пружине в тех же условиях потребуется замена каждые 2–3 года из-за коррозии. Считайте сами: 5 замен плюс простой оборудования. Инвестиции в правильный материал возвращаются многократно. Бюджет на герметизацию и упругие элементы — не статья экономии.
Есть еще логистика. Бронза тяжелее алюминия, но компактнее стали при равной прочности (в некоторых задачах). Упаковка должна защищать от влаги. Если бухты придут ржавыми (упаковка мокрая), принимать нельзя. Это потери бюджета сразу на входе. Проверяйте целостность упаковки при получении.
Поставщики и типичные ошибки
Где заказать материал без риска? Ищите заводы-производители или крупных дистрибьюторов с собственными складами. Поставщики, работающие «в серую», часто не могут дать протоколы на конкретную плавку. Это красный флаг. Требуйте документ о качестве на каждую партию. Заказать проволоку без сертификата — значит купить кота в мешке.
Типичные ошибки при работе с ГОСТ 5222-2016:1. Неправильный выбор состояния поставки (мягкое вместо твердого).2. Нарушение режимов навивки (слишком быстрая скорость греет металл).3. Отсутствие отпуска после навивки (остаточные напряжения сломают пружину).4. Использование обычных припоев (бронза плохо паяется, нужны серебряные припои).
На практике 30% проблем связаны не с материалом, а с технологией изготовления детали. Проволока может быть идеальной, но если ее пережечь при навивке — свойства будут потеряны. Контролируйте температуру инструмента. И да, не экономьте на смазке при волочении, если делаете пружины сами. Главный скрытый дефект — несоответствие химического состава, ведущее к хрупкости.
Проверяйте поверхность под лупой. Микротрещины — признак перетяжки или плохой заготовки. Такой металл не выдержит циклических нагрузок. Лучше вернуть партию сразу, чем разбираться с рекламациями потом. Поставщики нормальные идут навстречу, если брак доказан лабораторно. Не бойтесь возвращать брак.
ГОСТ 5222-2016 — инструмент надежности. Его соблюдение гарантирует, что узел отработает ресурс. Понимание нюансов сплава отличает профессионала от любителя. Если делаете ответственные детали — не отступайте от стандарта. И проверяйте каждый моток. В итоге, качественная проволока — это спокойствие главного инженера.
