Описание

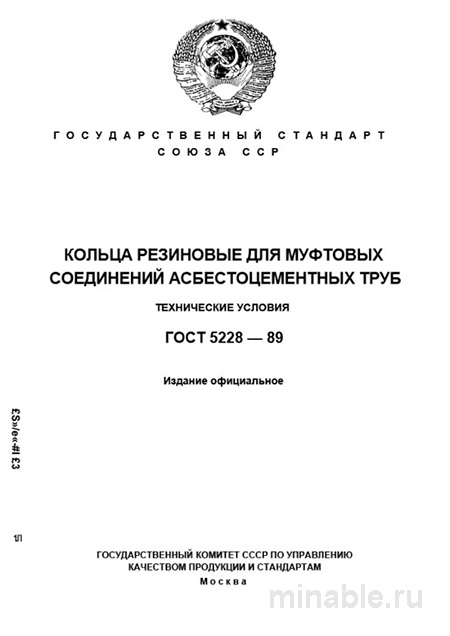

Когда проектируете безнапорный трубопровод из асбестоцемента, герметичность стыков часто становится «ахиллесовой пятой» всей системы. Решение кроется в детали, которую многие недооценивают — уплотнительном кольце. ГОСТ 5228-89 регламентирует именно такие изделия: резиновые кольца для муфтовых соединений труб БНТ и ВТБ. Если ищете, где купить кольца ГОСТ 5228 с подтверждённым качеством, начните с разбора этого стандарта — он сэкономит бюджет на ремонтах.
Документ, принятый ещё в конце 80-х, не потерял актуальности. Напротив: сегодня, когда рынок наводнён «аналогами», чёткие технические условия помогают отделить надёжные уплотнительные кольца от брака. Кстати, цена резиновых колец по ГОСТ 5228-89 часто оказывается ниже, чем затраты на устранение одной протечки. Вот в чём загвоздка.
Основная функция изделия — создать эластичный барьер между раструбом и трубой, компенсируя микро-неровности и давление грунтовых вод. Но есть нюанс: кольца привязаны к конкретным диаметрам труб по ГОСТ 1839-80 и ГОСТ 539-80. Поставили не тот размер — получили риск разгерметизации. По практике, это первая ошибка снабженцев.
Назначение и область применения стандарта
Стандарт описывает требования к кольцам для асбестоцементных труб двух типов: безнапорных (БНТ) и водопроводных напорных (ВТБ). Ключевое — герметизация муфтовых соединений в условиях переменной влажности, температурных колебаний и механических нагрузок от грунта. Изделие должно сохранять упругость десятилетиями, не «просаживаясь» и не трескаясь.
Область применения шире, чем кажется: канализационные коллекторы, дренажные системы, ливневые отводы. Честно говоря, многие инженеры упускают, что даже в безнапорных сетях возникают гидроудары при засорах. Кольцо по ГОСТ 5228-89 рассчитано и на такие сценарии.
Технические требования: материалы и геометрия
Материал — резиновая смесь на основе бутадиен-каучука (СКБ) или аналогов общего назначения. Главное: стойкость к воде, старению, диапазону температур от −30°С до +50°С. Рецептура должна гарантировать, что эластичность не деградирует за 20–25 лет эксплуатации.
Конструктивно кольцо имеет круглое сечение. Стандарт жёстко фиксирует внутренний диаметр (D) и диаметр сечения (d) под каждый условный проход (Dy). Допуски здесь — не формальность. Превысили по D — кольцо «гуляет» в муфте. Занизили — при монтаже порвёте или повредите раструб. А что если кольцо уже деформировано при хранении? Об этом ниже.
На практике часто сталкиваюсь с тем, что поставщики экономят на сырье. Визуально кольцо идеальное, но после месяца на складе теряет форму. Выявляется брак только испытаниями. Поэтому при закупке требуйте протоколы — не сертификат, а именно лабораторные данные.
Физико-механические показатели
ГОСТ 5228-89 устанавливает три критических параметра. Первый — относительное удлинение при разрыве: не менее 300%. Это значит, кольцо растянется при монтаже, но не порвётся. Второй — остаточная деформация после сжатия: максимум 18%. Низкий показатель = кольцо десятилетиями держит форму, не «проседая». Третий — твёрдость по Шору А: 55–70 единиц. Баланс между эластичностью для монтажа и жёсткостью против выдавливания.
По опыту скажу: именно остаточная деформация — маркер качества. Если поставщик не может подтвердить этот параметр протоколом, риски растут. Проверка проста: сожмите образец на сутки, отпустите — если не восстановил форму, брак.
Приемка и контроль качества
Эффективная приёмка партии — двухэтапная. Сначала визуальный и измерительный контроль: проверяют каждую десятую упаковку (но не менее трёх). Смотрят на внешний вид (поры, вздутия, заусенцы), геометрию (штангенциркулем в 3–4 точках по кругу), однородность материала.
Затем — лабораторные испытания, если партия крупная или поставщик новый. Нет своей лаборатории? Требуйте у производителя протоколы на каждую партию сырья. Это не бюрократия, а страховка от аварий. Раз за разом при приёмке мы проверяем не в одной точке, а по всему периметру — так выявляем овальность.
Сравнение с аналогами и цены
Частый вопрос: чем кольцо по ГОСТ 5228-89 отличается от универсальных уплотнений, например, по ГОСТ 9833-73? Ключ — в назначении. Универсальные кольца рассчитаны на гидравлику и пневматику, а не на контакт с шероховатым асбестоцементом в грунте.
| Параметр | ГОСТ 5228-89 | ГОСТ 9833-73 (общего назначения) | Цена за шт., руб. (ориентир) |
|---|---|---|---|
| Назначение | Герметизация муфт асбестоцементных труб | Уплотнение в гидравлике/пневматике | — |
| Температурный диапазон | −30°С…+50°С | −50°С…+100°С (зависит от резины) | — |
| Остаточная деформация | ≤18% | Не нормируется жёстко | — |
| Типоразмер (Dy 100) | D=118±1 мм, d=10±0,5 мм | Унифицированный | 45–65 |
| Типоразмер (Dy 200) | D=222±1,5 мм, d=14±0,5 мм | Унифицированный | 110–140 |
| Типоразмер (Dy 400) | D=428±2 мм, d=22±1 мм | Унифицированный | 280–350 |
Вывод: экономия на «универсальном» кольце оборачивается расходами на ремонт. Одно кольцо — копейки, одна протечка — тысячи. Инвестиции в правильный уплотнитель окупаются за 15–20 лет безаварийной службы.
Бюджет и окупаемость
Планируя закупку, закладывайте не только стоимость колец, но и логистику, хранение, контроль. Затраты на входной контроль (шаблоны, время специалиста) — это страховка. По практике, брак в партии из 1000 колец может стоить дороже, чем проверка всех 1000.
Окупаемость узла с качественным кольцом — 15–20 лет, что соответствует сроку службы асбестоцементной трубы. Если кольцо «сядет» через 5 лет, расходы на вскрытие и замену стыка превысят первоначальную экономию в 10–15 раз. Бюджет на герметизацию — не статья экономии, а инвестиция в надёжность.
Поставщики и типичные ошибки
Где заказать кольца по ГОСТ 5228-89 без риска? Ищите поставщиков, которые предоставляют: сертификат соответствия, протоколы испытаний на остаточную деформацию и удлинение, образцы для входного контроля. Поставщики, работающие «в серую», часто не могут дать даже скан протокола — это красный флаг.
Типичные ошибки при монтаже: перекос кольца в муфте, использование смазок на масляной основе (разъедают резину), монтаж при температуре ниже −10°С без прогрева. А что если труба уже с отклонением по геометрии? Тогда кольцо — последний рубеж защиты. Не экономьте на нём.
Хранение — отдельная тема. Кольца должны лежать в свободном состоянии, вдали от солнца, масел, нагревателей. Натянули на болванку «для удобства»? Через полгода получите деформированный брак. По опыту, 30% рекламаций связаны именно с неправильным хранением у покупателя.
Качественное резиновое кольцо — не расходник, а конструктивный элемент. От него на 90% зависит герметичность стыка. Экономия здесь — ложная. Лучше один раз переплатить за проверенного поставщика, чем годами латать протечки.
ГОСТ 5228-89, несмотря на возраст, остаётся образцом проработанного норматива. Его соблюдение — не бюрократия, а инструмент снижения рисков. Если подбираете уплотнения для асбестоцемента, начните с этого стандарта. И да, проверяйте остаточную деформацию — это тот параметр, где экономия недопустима.
