Описание

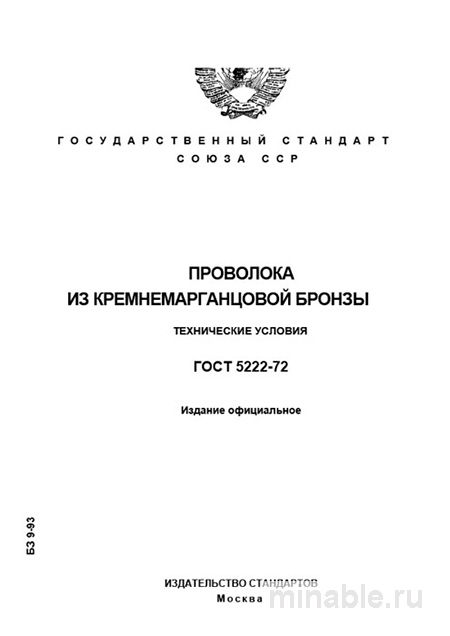

В машиностроении надежность узла часто зависит от одной детали. Пружина из обычной стали в агрессивной среде быстро сдаст позиции. Здесь на сцену выходит специализированный материал. ГОСТ 5222-72 регламентирует производство проволоки из кремнемарганцовой бронзы — сплава, который держит удар там, где другие ломаются. Если планируете купить проволоку для ответственных узлов, разберитесь в стандарте заранее. Это сэкономит нервы и ресурсы.
Документ не для широкого круга задач, но в своей нише незаменим. Он описывает требования к холоднотянутым и катаным изделиям из бронзы БрКМц3-1. Кстати, многие технологи упускают, что этот сплав сохраняет упругость при температурах до 300°С. Вот в чём загвоздка: обычная углеродистая сталь здесь уже «плывёт».
Основное назначение — изготовление упругих элементов, работающих под вибрацией и нагрузкой. Речь о пружинах, токоведущих деталях, элементах трения. Ключевое преимущество сплава БрКМц3-1 — сочетание коррозионной стойкости и антифрикционных свойств. По практике, это единственный вариант для узлов, где нельзя использовать смазку.
Выбор материала влияет на весь жизненный цикл изделия. Медь Cu составляет основу сплава (около 95%), обеспечивая электропроводность. Но легирующие добавки меняют картину радикально. Если ошибиться с маркой, пружина «устает» через месяц. Поэтому при закупке сверяйтесь с химическим составом в сертификате.
Назначение и область применения
Стандарт покрывает проволоку для критически важных узлов. Это не просто металл, а функциональный элемент. Основные сферы: пружины ответственного назначения, контактные группы в электротехнике, детали сухого трения. Важно: сплав работает в коррозионно-активных средах без дополнительной защиты. Морская вода, химические пары — для бронзы это штатный режим.
Честно говоря, многие инженеры пытаются заменить бронзу сталью ради экономии. Ошибка. Сталь требует покрытия, которое со временем стирается. Бронза же работает «как есть». Особенно актуально для температур до 250–300°С. Здесь легированные стали теряют упругость из-за отпуска, а БрКМц3-1 держит форму.
Есть нюанс с электропроводностью. Для токоведущих пружин это критично. Обычная пружинная сталь диэлектрик по сравнению с бронзой. Если узел должен проводить ток и одновременно амортизировать — альтернатив практически нет. Разве что бериллиевая бронза, но она дороже и токсичнее в обработке.
Технические требования и состав
ГОСТ 5222-72 жестко фиксирует химию сплава. Кремний (Si) — 2,75–3,5%, марганец (Mn) — 0,5–1,5%. Остальное — медь. Примеси ограничены строго: свинец, железо, цинк, алюминий. Их избыток убивает усталостную прочность. На практике часто сталкиваюсь с тем, что поставщики экономят на чистоте шихты. Железо ползет вверх — пружина ломается.
Геометрия тоже под контролем. Диаметр от 0,1 до 12,0 мм. Допуски зависят от точности производства. Поверхность должна быть чистой: без рисок, забоин, пленок. Даже микронадрыв при волочении становится концентратором напряжений. Вибрация найдет это слабое место за считанные циклы.
Состояние поставки варьируется: твердое, полутвердое, мягкое. Для пружин нужно твердое. Мягкая проволока пойдет на отжиг или дальнейшую холодную деформацию. Путать их нельзя. Закажете мягкую вместо твердой — получите «пластилиновый» узел, который не вернет форму.
Механические свойства и тесты
Цифры решают все. Для твердой проволоки предел прочности при растяжении (σв) — от 880 до 1300 МПа (в зависимости от диаметра). Относительное удлинение нормируется, но вторично. Главное — упругость. После навивки пружина не должна иметь остаточной деформации.
Как проверяем? Навиваем несколько витков на оправку, снимаем нагрузку. Если форма не восстановилась полностью — брак. Это простой тест, который можно сделать прямо в цеху. Лаборатория даст точные цифры, но первичный отсев лучше делать руками. А что если партия большая? Тогда выборочный контроль обязателен.
Температурный режим важен. При нагреве до 300°С свойства не должны деградировать. Это проверяется термообработкой образцов с последующим замером твердости. Если после отпуска твердость упала ниже нормы — технология нарушена. Скорее всего, пережгли при волочении или неправильно провели отжиг.
Приемка и контроль качества
Приемка партии — многоэтапный процесс. Документ о качестве обязателен: марка, состояние, результаты испытаний. Без бумаги металл — просто моток проволоки. Но бумаге верить нельзя. Нужно проверять.
Раз за разом при приемке мы проверяем три момента. Первый — визуал и геометрия. Бухты должны быть ровными, без перехлестов. Микрометром замеряем диаметр в 3–4 точках по длине. Овальность недопустима. Второй — испытание на растяжение. Третий — тест на упругость (навивка).
Скрытые дефекты опаснее явных. Обезуглероживание (для стали) или нарушение структуры зерна (для бронзы) не видно глазом. Только разрушающий контроль или металлография. Если поставщик не дает протоколов на механику — риските только если готовы к браку в производстве. И то, сомнительно.
Хранение влияет на качество. Бухты не должны лежать на влажном полу или под прямым солнцем. Хотя бронза стойкая, упаковка может пострадать, а вместе с ней и поверхность проволоки. Коррозия на поверхности = очаги усталости. Проверяйте условия склада перед отгрузкой.
Сравнение с аналогами и стоимость
Почему не взять сталь? Она дешевле и прочнее на разрыв. Но в агрессивной среде сталь без защиты сгниет. Бронза работает десятилетиями. Для наглядности сравним параметры.
| Параметр | ГОСТ 5222-72 (БрКМц3-1) | ГОСТ 9389-75 (Сталь пружинная) | Стоимость (ориентир), руб./кг |
|---|---|---|---|
| Назначение | Коррозионные среды, температуры до 300°С, трение | Общие условия, до 150°С | — |
| Коррозионная стойкость | Высокая (без покрытия) | Низкая (требуется покрытие) | — |
| Предел прочности (σв) | до 1300 МПа | до 2450 МПа (класс 1) | — |
| Электропроводность | Относительно высокая | Низкая | — |
| Диаметр 1,0 мм | Твердое состояние | Твердое состояние | 1200–1500 |
| Диаметр 3,0 мм | Твердое состояние | Твердое состояние | 1100–1350 |
| Диаметр 6,0 мм | Полутвердое/Твердое | Твердое | 1050–1250 |
Вывод очевиден: сталь прочнее, но бесполезна там, где нужна химическая стойкость или токопроводимость. Цена бронзы выше, но это инвестиция в долговечность. Одна замена пружины в агрессивной среде стоит дороже, чем разница в цене материала на весь срок службы.
Иногда спрашивают: а как же бериллиевая бронза? Она лучше по свойствам, но дороже в 3–4 раза и требует особой осторожности при обработке (токсичная пыль). Для большинства задач БрКМц3-1 — золотая середина. Баланс цены и качества.
Бюджет и окупаемость
Планируя закупку, закладывайте не только цену металла. В бюджет войдут: входной контроль, возможная термообработка, отходы при навивке. Затраты на лабораторный анализ одной партии — это копейки по сравнению с риском брака в серии изделий.
Окупаемость узла на бронзовой проволоке — 10–15 лет без обслуживания. Стальной пружине в тех же условиях потребуется замена каждые 2–3 года из-за коррозии. Считайте сами: 5 замен плюс простой оборудования. Инвестиции в правильный материал возвращаются многократно.
Есть еще логистика. Бронза тяжелее алюминия, но компактнее стали при равной прочности (в некоторых задачах). Упаковка должна защищать от влаги. Если бухты придут ржавыми (упаковка мокрая), принимать нельзя. Это потери бюджета сразу на входе.
Поставщики и типичные ошибки
Где заказать материал без риска? Ищите заводы-производители или крупных дистрибьюторов с собственными складами. Поставщики, работающие «в серую», часто не могут дать протоколы на конкретную плавку. Это красный флаг. Требуйте документ о качестве на каждую партию.
Типичные ошибки при работе с ГОСТ 5222-72:1. Неправильный выбор состояния поставки (мягкое вместо твердого).2. Нарушение режимов навивки (слишком быстрая скорость греет металл).3. Отсутствие отпуска после навивки (остаточные напряжения сломают пружину).4. Использование обычных припоев (бронза плохо паяется, нужны серебряные припои).
На практике 30% проблем связаны не с материалом, а с технологией изготовления детали. Проволока может быть идеальной, но если ее пережечь при навивке — свойства будут потеряны. Контролируйте температуру инструмента. И да, не экономьте на смазке при волочении, если делаете пружины сами.
Проверяйте поверхность под лупой. Микротрещины — признак перетяжки или плохой заготовки. Такой металл не выдержит циклических нагрузок. Лучше вернуть партию сразу, чем разбираться с рекламациями потом. Поставщики нормальные идут навстречу, если брак доказан лабораторно.
ГОСТ 5222-72 — инструмент надежности. Его соблюдение гарантирует, что узел отработает ресурс. Понимание нюансов сплава отличает профессионала от любителя. Если делаете ответственные детали — не отступайте от стандарта. И проверяйте каждый моток.
