Описание

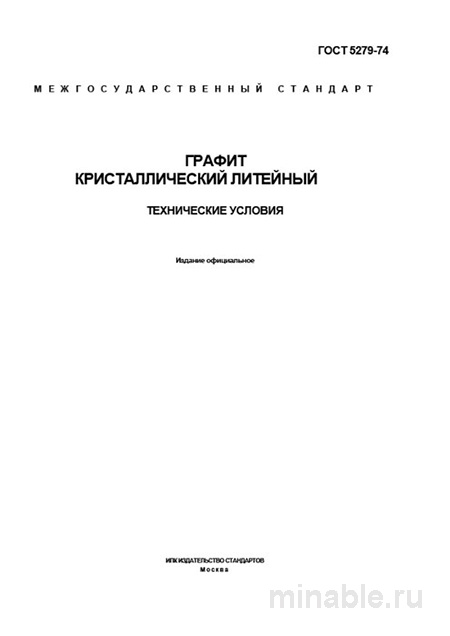

В литейном производстве каждый процент брака оборачивается значительными финансовыми потерями. Качество расходных материалов выходит на первый план. ГОСТ 5279-74 — это настольная книга технолога и специалиста ОТК, регламентирующая технические условия на кристаллический литейный графит. Несмотря на возраст, стандарт остается актуальным для отечественной промышленности. Кстати, именно этот документ помогает обоснованно выбирать поставщиков и контролировать бюджет на расходные материалы.
Основная задача графита — создать на поверхности литейной формы инертный, жаростойкий и газонепроницаемый слой. Это предотвращает пригар, облегчает выбивку отливки и обеспечивает высокое качество поверхности. Вот в чём загвоздка: данный графит не является универсальным наполнителем. Его свойства оптимизированы именно для работы в высокотемпературных условиях литейного цеха. И это важно: применение не по назначению ведет к катастрофическому браку.
Стандарт разделяет графит на две марки: ГЛ-1 и ГЛ-2. Ключевое различие — массовая доля золы. Для ГЛ-1 она не превышает 8%, для ГЛ-2 — 12%. Подробнее о требованиях к химическому составу и методам контроля — в официальном тексте ГОСТ 5279-74. Честно говоря, экономия на качестве графита неизбежно выльется в многократные потери на переделке отливок.
Назначение и область применения: Без компромиссов
ГОСТ 5279-74 устанавливает требования к кристаллическому литейному графиту для противопригарных красок и покрытий. Область применения строго специализирована: ответственное литье из черных и цветных металлов. Речь идет о производстве деталей для автомобилестроения, тяжелого машиностроения, энергетического оборудования. Чистота поверхности отливки — ключевой параметр.
На практике часто сталкиваюсь с тем, что поставщики предлагают графит для других целей как универсальный материал. Это ошибка. Графит для уплотнительных устройств или электротехники имеет иные свойства. Вот в чём загвоздка: попытка использовать сальниковый графит для литья гарантированно приведет к технологическим проблемам. А что если проигнорировать назначение? Риск получить брак на дорогостоящих отливках.
Важный нюанс, который не всегда очевиден при выборе: графит должен работать в условиях постоянного термического цикла. Покрытие нагревается до высоких температур, затем охлаждается. Материал должен выдерживать эти нагрузки без растрескивания. Поэтому выбор марки — критический параметр при проектировании технологического процесса.
Марки и химический состав: Дьявол в деталях
Стандарт предъявляет четкие требования к материалу. Марки ГЛ-1 и ГЛ-2 различаются по массовой доле золы. Для ГЛ-1 она не должна превышать 8%, для ГЛ-2 — 12%. Это принципиальный момент. На практике часто сталкиваюсь с тем, что поставщики пытаются выдать ГЛ-2 за ГЛ-1, особенно в периоды дефицита.
Высокое содержание золы резко снижает противопригарные свойства. Ведет к образованию дефектов на отливках и повышенному пылеобразованию в цеху. Помимо золы, нормируется содержание влаги — не более 0,5%. Летучих веществ — не более 1,2%. Это критически важно для стабильности суспензий графитовых красок. Но есть нюанс: лабораторный анализ занимает время, поэтому доверие к поставщику играет роль.
Гранулометрический состав — второй по важности параметр после химии. Стандарт регламентирует остаток на ситах с различными размерами ячеек. Для основной фракции остаток на сите №025 должен быть не более 2%. Правильный помол обеспечивает хорошую суспензируемость, ровное покрытие без пропусков, гладкую поверхность отливки. Слишком грубый помол даст шероховатую отливку. Слишком тонкий — может привести к растрескиванию покрытия при сушке.
Приемка и контроль качества: Взгляд из цеха
Приемка партии графита — ответственнейшая процедура. Основанием служит именно ГОСТ 5279-74. Партия должна состоять из продукта одной марки и одного номера, сопровождаться документом о качестве. Раз за разом при приемке мы проверяем не только сертификаты, но и проводим выборочный контроль.
Визуальный осмотр и герметичность упаковки — первый этап. Графит поставляется в бумажных мешках, часто многослойных. Нарушение целостности ведет к увлажнению и загрязнению материала. Следы намокания, разрывы — однозначный повод для браковки всей паллеты. Органолептика: материал должен быть черного цвета, жирным на ощупь, без видимых посторонних примесей и комков. Светлый оттенок или «песчаное» ощущение — признак высокой зольности.
Выборочный контроль — обязательный этап. Из разных мест партии отбираются пробы для лабораторного анализа на золу и влагу. Лаборатория должна быть оснащена муфельной печью и аналитическими весами. Проверка гранулометрического состава — более сложная процедура. Она часто выполняется выборочно или при возникновении проблем на участке нанесения покрытий. Честно говоря, доверие — хорошо, но протоколы испытаний — лучше.
Особое внимание — условиям хранения. Даже качественный графит можно испортить неправильным складированием. Организуйте хранение в сухом помещении, исключите прямой контакт с влагой. А что если проигнорировать хранение? Риск получить комковавшийся материал, непригодный для приготовления суспензий. Затраты на утилизацию такой партии — прямые убытки.
Сравнение стандартов и стоимость: Что выбрать и сколько стоит
Часто возникает вопрос: чем ГОСТ 5279-74 отличается от других стандартов на графит? Путаница обычно происходит с графитом для уплотнительных устройств и для электротехники. Сравнение наглядно демонстрирует их принципиально разное назначение. Это поможет обоснованно выбрать материал под задачу и бюджет проекта.
| Параметр | ГОСТ 5279-74 (литейный) | ГОСТ 4596-75 (сальниковый) | ГОСТ 7478-75 (электротех.) | Цена, руб./кг* |
|---|---|---|---|---|
| Основное назначение | Противопригарные покрытия в литье | Набивки сальниковые, уплотнения | Электроугольные изделия, щетки | 80–150 |
| Массовая доля золы, % | 8 (ГЛ-1) / 12 (ГЛ-2) | 15–25 | 2–4 | 60–120 |
| Влажность, % | Не более 0,5 | Не нормируется | Не нормируется | 100–200 |
| Ключевое свойство | Жаростойкость, суспензируемость | Плотность, упругость | Электропроводность | — |
| Область применения | Литейные формы, стержни | Уплотнительные устройства | Токосъемные щетки | — |
*Ориентировочная стоимость кристаллического графита различных марок. Цена зависит от объема партии, региона и логистики. Актуальные расценки уточняйте у поставщиков.
Как видно из таблицы, применение не по назначению гарантированно приведет к браку. Литейный графит требует низкой зольности и влажности. Сальниковый — высокой плотности и упругости. Электротехнический — максимальной чистоты для проводимости. Вот в чём загвоздка: экономия на материале может обернуться расходами на переделку отливок. Стоимость одной бракованной детали может превысить цену всей партии графита.
При планировании бюджета учитывайте не только цену за килограмм, но и косвенные расходы. Качественный графит ГЛ-1 требует меньше материала на покрытие, но стоит дороже ГЛ-2. Если коротко, общая смета может не измениться, но качество отливок — разное. Затраты на качественный материал окупаются отсутствием рекламаций от заказчика.
Практические рекомендации: Чек-лист для технолога
На основе многолетнего опыта работы с данным материалом позволю себе дать несколько советов. Для технологов и главных инженеров: жестко закрепите во внутренних технологических инструкциях требование к марке графита. Предпочтительно ГЛ-1 для ответственных отливок. Гранулометрию выбирайте исходя из специфики ваших смесей и наносимого слоя.
Требуйте от отдела снабжения и ОТК неукоснительного соблюдения процедуры приемки. Экономия на качестве графита неизбежно выльется в многократные потери на переделке и браке дорогостоящих отливок. Но есть нюанс: некоторые поставщики могут предлагать ГЛ-2 как равнозначную замену — технически допустимо для менее ответственных деталей, но не для критических узлов.
Для специалистов ОТК и приемки: на что смотреть в первую очередь — упаковка и внешний вид. Мешки должны быть целыми, сухими, без следов намокания. Графит внутри — черный, однородный, без каменных вкраплений и комков. Наиболее вероятные дефекты: повышенная зольность, повышенная влажность, несоответствие гранулометрии. Всегда проводите выборочный контроль на золу и влагу. Не принимайте партию только на основании сертификата поставщика.
Хранение тоже влияет на качество. Даже качественный графит можно испортить неправильным складированием. Организуйте хранение в сухом помещении, исключите прямой контакт с влагой. Помните: ГОСТ 5279-74 — это инструмент. Его эффективность зависит от рук, которые его используют. Скрупулезное следование предписаниям на этапе приемки сэкономит огромные средства на этапе эксплуатации. А что если проигнорировать стандарт? Риск получить брак, переделки и претензии от заказчика.
FAQ
Какая марка графита лучше для литья? ГЛ-1 предпочтительнее из-за низкой зольности (до 8%). ГЛ-2 допустима для менее ответственных отливок. Цена за кг ГЛ-1 — от 120 руб., ГЛ-2 — от 90 руб. Разница окупается качеством поверхности.
Можно ли использовать сальниковый графит для литья? Технически возможно, но не рекомендуется. Зольность выше, влажность не нормируется. Риск пригара и дефектов на отливках. Затраты на переделку превысят экономию на материале.
Как проверить качество без лаборатории? Визуальный осмотр, органолептика (черный цвет, жирный на ощупь), проверка упаковки. Для точных данных нужны лабораторные испытания на золу и влагу. Цена услуги — от 3000 руб. за пробу.
Заключение
ГОСТ 5279-74, несмотря на давность, является тщательно проработанным документом. Его глубокое понимание и строгое соблюдение — это не бюрократия, а эффективный инструмент управления качеством. Правильный выбор и скрупулезный контроль качества литейного графита напрямую влияет на снижение себестоимости. При грамотном подходе инвестиции в качественный материал окупаются долговечностью и отсутствием проблем при эксплуатации. Начните с проверки сертификатов и визуального контроля. Остальное придет с опытом.
