Описание

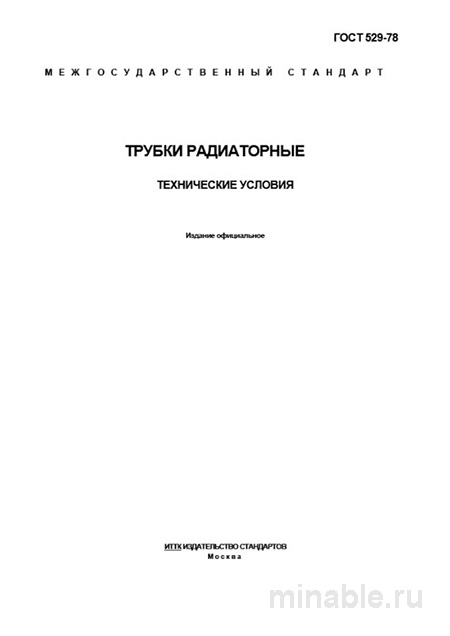

В машиностроении надежность теплообменного оборудования зависит от качества каждого компонента. ГОСТ 529-78 «Трубки радиаторные. Технические условия» остается фундаментальным документом для предприятий постсоветского пространства. Этот стандарт регламентирует тонкостенные латунные трубки для радиаторов автомобильной, тракторной и сельскохозяйственной техники. Понимание его требований — не формальность, а способ избежать брака и лишних затрат. Кстати, именно этот документ помогает обоснованно выбирать поставщиков и контролировать бюджет на комплектующие.
Ключевая функция трубок — эффективная передача тепла в условиях циркуляции охлаждающих жидкостей. Стандарт четко определяет: продукция изготавливается из латуней марок Л68 и Л70. Это задает высокую планку коррозионной стойкости и технологичности. Вот в чём загвоздка: область применения напрямую диктует необходимость безупречного контроля герметичности и внутренней чистоты поверхности. Любая микротрещина — потенциальная точка разгерметизации системы охлаждения двигателя.
Подробнее о требованиях к химическому составу и методам контроля — в официальном тексте ГОСТ 529-78. И это важно: игнорирование нюансов стандарта на этапе приемки оборачивается многократными расходами на переделки и рекламации. Честно говоря, экономия на входном контроле — ложная экономия.
Назначение и сфера применения: Границы ответственности
ГОСТ 529-78 устанавливает технические условия на тонкостенные латунные трубки для теплообменных аппаратов. Основная сфера — радиаторы двигателей внутреннего сгорания, масляные охладители, конденсаторы. Стандарт не распространяется на трубки из других материалов — алюминиевые, медные, стальные. Для них существуют отдельные нормативы.
На практике часто сталкиваюсь с тем, что заказчики путают радиаторные трубки с трубами общего назначения. Это приводит к закупке неподходящего материала. Радиаторные трубки требуют повышенной теплопроводности и чистоты поверхности. Трубы для пневмосистем могут иметь иные допуски и допустимые дефекты. Вот в чём загвоздка: внешне изделия похожи, но эксплуатационные требования кардинально отличаются.
Важный нюанс, который не всегда очевиден при первом прочтении: стандарт предполагает работу в условиях постоянного термического цикла. Трубки расширяются и сжимаются при нагреве и охлаждении. Материал должен выдерживать эти нагрузки без образования трещин. Поэтому выбор марки латуни — критический параметр при проектировании.
Материалы и геометрические параметры: Дьявол в деталях
Разрешены только латуни марок Л68 и Л70. Это не просто формальность. Медь в составе (68–70%) обеспечивает высочайшую теплопроводность, а цинк (30–32%) — необходимую прочность и упругость. На практике часто сталкиваюсь с попытками поставщиков предложить трубки из дешевых аналогов, например Л63. Их использование в ответственных узлах недопустимо из-за риска роста хрупкости и снижения коррозионной стойкости.
Стандарт регламентирует наружный диаметр от 8 до 18 мм, толщину стенки от 0,15 до 0,50 мм и длину до 10 м в бухтах или мерных отрезках. Наиболее критичны допуски по толщине стенки и овальности. Толщина стенки: допуск всего ±0,03 мм для большинства типоразмеров. Это жесткое требование, так как занижение толщины ведет к падению давления разрыва, а завышение — к ухудшению теплоотдачи.
Овальность не должна превышать 0,12 мм. Это крайне важно для обеспечения плотной посадки трубки в охлаждающую пластину радиатора и надежности развальцовки. А что если овальность превышена? Риск неплотного контакта, перегрева и выхода узла из строя. Раз за разом при приемке мы проверяем этот параметр микрометром в нескольких точках.
Контроль качества и приемка: Алгоритм для технолога
Раздел приемки в ГОСТ 529-78 — пошаговая инструкция для ОТК. Однако, опираясь на опыт, пропустить брак можно даже при формальном соблюдении всех пунктов. Стандарт предписывает визуальный контроль и замер геометрии, но я настоятельно рекомендую дополнять его расширенными тестами.
Раз за разом при приемке мы проверяем не только выборочные, но и первые несколько метров из каждой новой бухты на предмет продольных рисок и задиров. Они часто возникают при настройке волочного стана. Такие дефекты становятся очагами коррозии и точками разрыва под давлением. Вот в чём загвоздка: визуально риски могут быть незаметны без хорошего освещения.
Тест на сплющивание: образец трубки длиной 30 мм сплющивают до расстояния между плоскостями, равного 2/3 наружного диаметра. После этого на ней не должно быть трещин, надрывов и расслоений. Этот тест отлично выявляет скрытые дефекты материала. Контроль внутренней чистоты: продувка сжатым воздухом. Любая стружка или окалина внутри неизбежно забьет каналы радиатора при сборке.
Выборочное гидроиспытание на герметичность давлением — хотя стандарт этого и не требует в явном виде для всей партии, на практике мы проводим его для ответственных заказов. Особое внимание — сертификату качества и паспорту на металл от производителя латуни. Без этого документированного подтверждения химического состава принимать партию крайне рискованно. Честно говоря, доверие — хорошо, но протоколы испытаний — лучше.
Сравнение стандартов и стоимость: Что выбрать и сколько стоит
Часто возникает вопрос: чем радиаторные трубки принципиально отличаются от других тонкостенных латунных труб? Нагляднее всего это показать в сравнении со стандартом на трубы общего назначения. Это поможет обоснованно выбрать материал под задачу и бюджет проекта.
| Параметр | ГОСТ 529-78 (радиаторные) | ГОСТ 494-2019 (общего назначения) | Цена, руб./м* |
|---|---|---|---|
| Основное назначение | Теплообмен в системах охлаждения | Пневмо- и гидросистемы, общеинженерные цели | 150–350 |
| Ключевой материал | Только Л68, Л70 (высокая теплопроводность) | Широкий ряд: Л63, Л68, ЛС59-1 и др. | 120–280 |
| Толщина стенки, мм | 0,15–0,50 (жесткий допуск ±0,03) | 0,5–10 (диапазон шире, допуски мягче) | — |
| Требование к чистоте | Повышенное, без рисок и задиров | Допускаются незначительные дефекты | — |
| Контроль герметичности | Обязателен выборочный для каждой партии | По требованию заказчика | +50–100 к стоимости |
| Овальность, мм | Не более 0,12 | Не нормируется жестко | — |
*Ориентировочная стоимость латунных трубок. Цена зависит от марки сплава, диаметра, объема партии и логистики. Актуальные расценки уточняйте у поставщиков.
Как видно из таблицы, ГОСТ 529-78 — это стандарт для более ответственных и специфичных применений. Здесь на первый план выходят теплофизические свойства и безупречное качество поверхности. Вот в чём загвоздка: экономия на материале может обернуться расходами на ремонт системы охлаждения. Разборка двигателя стоит дорого.
При планировании бюджета учитывайте не только цену за метр, но и косвенные расходы. Трубки по ГОСТ 529-78 требуют меньше доработок при сборке, но стоят дороже аналогов. Если коротко, общая смета может не измениться, но надежность узла — разная. Затраты на качественный материал окупаются отсутствием рекламаций.
Практические рекомендации: Чек-лист для снабженца
На основе многолетнего опыта работы с данным стандартом сформулирую четкие рекомендации. При заключении договора четко и дословно указывайте в спецификации «Трубка латунная по ГОСТ 529-78, марка латуни Л70». Это исключит подмену на более дешевые аналоги. Но есть нюанс: некоторые поставщики могут предлагать Л68 как равнозначную замену — технически допустимо, но теплопроводность чуть ниже.
При приемке партии визуально проверьте каждую бухту или мерную длину на отсутствие видимых дефектов. Штангенциркулем или микрометром замерьте толщину стенки и овальность в 3–5 точках на первых метрах бухты. Проведите тест на сплющивание на выборочных образцах. Обязательно затребуйте и сверьте с оригиналом сертификат завода-изготовителя трубки, а в идеале — и сертификат на металл.
Наиболее вероятные дефекты: продольные риски от волочения, неравномерность толщины стенки, чрезмерная овальность, наличие остатков технологической смазки внутри. Все это — признаки нарушения технологического процесса на производстве поставщика. А что если пропустить дефект? Риск разгерметизации системы охлаждения под нагрузкой.
Хранение тоже влияет на качество. Даже качественные трубки можно испортить неправильным складированием. Организуйте хранение в сухом помещении, исключите механические нагрузки на бухты. Помните: ГОСТ 529-78 — это инструмент. Его эффективность зависит от рук, которые его используют. Скрупулезное следование предписаниям на этапе приемки сэкономит огромные средства на этапе эксплуатации.
FAQ
Какая марка латуни лучше для радиаторов? Л70 предпочтительнее из-за чуть более высокой теплопроводности. Л68 допустима как замена. Цена за метр Л70 — от 200 руб., Л68 — от 180 руб. Разница окупается надежностью.
Можно ли использовать трубы ГОСТ 494 вместо радиаторных? Технически возможно, но не рекомендуется. Допуски мягче, чистота поверхности ниже. Риск преждевременного выхода из строя системы охлаждения. Затраты на ремонт превысят экономию на материале.
Как проверить герметичность без лаборатории? Визуальный осмотр, тест на сплющивание, продувка сжатым воздухом. Для точных данных нужны гидроиспытания давлением. Цена услуги в лаборатории — от 5000 руб. за партию.
Заключение
ГОСТ 529-78, несмотря на год своего выпуска, является продуманным и жестким стандартом. Его глубокое понимание и скрупулезное соблюдение — прямой путь к созданию надежных теплообменных аппаратов. При грамотном подходе инвестиции в качественный материал окупаются долговечностью и отсутствием проблем при эксплуатации. Начните с проверки сертификатов и визуального контроля. Остальное придет с опытом.
