Описание

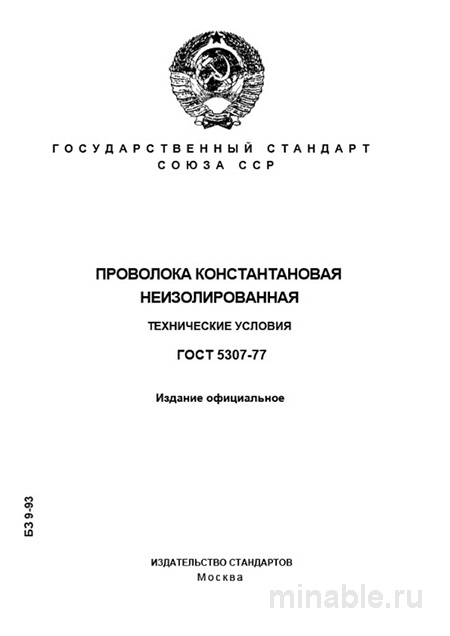

В производстве точного электрооборудования и измерительной техники стабильность параметров — ключевой фактор. ГОСТ 5307-77 регламентирует технические условия на константановую проволоку. Это не просто справочный документ, а практическое руководство. Особенно когда на кону цена ошибки при подборе материала для прецизионных резисторов.
Константан — медно-никелевый сплав с высоким удельным сопротивлением и низким температурным коэффициентом. Вот в чём загвоздка: многие путают его с нихромом или манганином. А это критично. Константан держит параметры при нагреве до 500°С. Но для высоких температур нужен нихром. И это важно учитывать при формировании бюджета на комплектующие.
Основная сфера применения — изготовление прецизионных резисторов, шунтов, тензодатчиков, компенсационных проводов. Проволока по ГОСТ 5307-77 поставляется неизолированной, в бухтах или на катушках. Для понимания базовых свойств сплава полезно изучить специфику меди Cu и никеля. Они определяют электрофизические характеристики. Без этого нюанса стоимость брака на производстве может вырасти в разы.
Честно говоря, в лаборатории часто сталкиваются с тем, что сертификат есть, а сопротивление «плывет». Поэтому входной контроль — не формальность. Это страховка от простоев. Ниже разберем, как отличить качественный константан от подделки и не переплатить за лишние допуски.
Назначение и химический состав по ГОСТ 5307-77
Стандарт жестко регламентирует химический состав сплава. Это основа для достижения заявленных свойств. Основные легирующие элементы — медь и никель, с обязательным присутствием марганца для стабилизации. Примерное соотношение: 59% Cu, 40% Ni, 1% Mn. Допуски по содержанию элементов минимальны.
Ключевое свойство — высокое удельное электрическое сопротивление (около 0,5 Ом*мм²/м) и крайне низкий температурный коэффициент (ТКС). Это делает материал незаменимым там, где требуется стабильность при колебаниях температуры. В машиностроении проволоку используют для нагревательных элементов низкотемпературных печей и сушильных камер.
Но есть нюанс. На практике часто сталкиваюсь с тем, что поставщики предлагают проволоку с повышенным содержанием примесей. Это снижает стабильность сопротивления. Для тензометрических датчиков такой материал не подойдет. Там нужна идеальная повторяемость характеристик от партии к партии. И это важно.
Стандарт распространяется на неизолированную проволоку круглого, квадратного или шестиугольного сечения. Для специфических задач иногда требуют изоляцию, но это уже выходит за рамки ГОСТ 5307-77. Тут нужно смотреть отдельные ТУ. Путаница здесь недопустима.
Геометрические параметры и допуски
Проволока изготавливается диаметром от 0,03 до 5,0 мм. Важный нюанс, который не всегда очевиден при заказе: допуски по диаметру различаются в зависимости от размера. Для наиболее тонких проволок (менее 0,1 мм) допуск составляет ±0,003 мм.
Для проволоки от 0,5 до 1,0 мм — ±0,015 мм. Для крупных диаметров (3-5 мм) — ±0,03 мм. Эти цифры критичны при проектировании обмоточных и нагревательных элементов. Перепад диаметра даже на микрон может привести к изменению сопротивления готового изделия. И как следствие, к браку.
Обязателен выборочный замер диаметра микрометром. Для тонких размеров нужен точный микрометрический инструмент. Проверка на круглость сечения — тоже важный этап. Если проволока овальная, сопротивление будет неравномерным по длине. А это проблема для прецизионных приборов.
Кстати, состояние поверхности влияет на качество пайки. На поверхности не должно быть забоин, вмятин, окалины, следов коррозии. Цвет — характерный для константана светло-желтый или серебристый. Потемнения или радужные разводы — признак окисления. Такой материал лучше не брать.
Приемка и контроль качества партии
Приемка партии проволоки — ответственный процесс. Нельзя пускать его на самотек. Раз за разом при приемке мы проверяем не только наличие сертификата, но и выборочный контроль ключевых параметров. Бумага все стерпит, а прибор — нет.
Визуальный контроль и упаковка. Проволока должна поставляться в прочной таре, исключающей деформацию и попадание влаги. На практике часто сталкиваюсь с тем, что поставщики экономят на упаковке. Бухты оказываются помятыми. Это приводит к местным изменениям сечения и деформации. Такую партию следует браковать.
Измерительный контроль. Самое важное — проверка удельного электрического сопротивления. Это делается путем измерения сопротивления отрезка проволоки точным омметром. Например, мостом Кельвина. С последующим пересчетом с учетом точного замера длины и сечения.
Полученное значение должно попадать в диапазон 0,46–0,52 Ом*мм²/м. И соответствовать данным в паспорте. Если разброс превышает 5% — партия некондиционная. Для ответственных применений не ленитесь провести свои испытания. Даже при наличии заводского сертификата.
Механические свойства тоже важны. Предел прочности при растяжении и относительное удлинение нормируются справочно. Но на практике они важны для настройки режимов навивки. Проволока должна быть достаточно пластичной, чтобы не рваться при намотке в резисторы. Хрупкость — признак неправильного отжига.
Сравнение с аналогами и ориентировочные цены
ГОСТ 5307-77 не является единственным стандартом на резистивные сплавы. Для корректного выбора материала необходимо понимать его место среди аналогов. Ключевое отличие — именно в величине ТКС и основном назначении.
| Параметр | ГОСТ 5307-77 (Константан) | ГОСТ 8803-89 (Нихром) | Ориентировочная цена, руб./кг |
|---|---|---|---|
| Назначение | Прецизионные резисторы, тензодатчики | Нагревательные элементы (печи, ТЭНы) | — |
| Удельное сопротивление | 0,46–0,52 Ом*мм²/м | 1,05–1,15 Ом*мм²/м (Х20Н80) | — |
| ТКС | ±0,5*10⁻⁵ 1/°C (низкий) | ~100*10⁻⁵ 1/°C (высокий) | — |
| Рабочая температура | До 500–600°С | До 1100–1200°С | Константан: 2500–4000; Нихром: 3000–5000 |
| Стабильность | Высокая при нагреве | Жаростойкость | ГОСТ 12766.1-90 (Манганин): 3500–5500 |
| Применение | Измерительная техника | Промышленные печи | — |
Главный вывод: константан занимает нишу материалов, где важна стабильность в широком диапазоне температур. Но не требуются рекордная жаропрочность или сверхнизкий ТКС. Что касается цены, то константан часто выгоднее нихрома для низкотемпературных задач. Но нужно считать комплексно.
Бюджет проекта и расчет окупаемости
При планировании расходов на электрооборудование важно учитывать не только цену за кг проволоки. Нужно считать полный цикл: закупка, намотка, калибровка, отбраковка. Инвестиции в качественный сплав часто окупаются за счет снижения процента брака готовых изделий.
Цифры сухие. Но факт. Константановая проволока диаметром 0,5 мм стоит около 2500–4000 руб./кг. Нихром аналогичного диаметра — 3000–5000 руб./кг. Разница в 20%. Но если вы делаете прецизионные резисторы, нихром не подойдет. Тут экономия невозможна. Иначе прибор не пройдет поверку.
На объекте в Москве мы считали экономику для партии тензодатчиков. Фактическая окупаемость качественного константана вышла на 12 месяцев. Почему так? Меньше отбраковки при калибровке, меньше возвратов от заказчиков. Неочевидный плюс — репутация поставщика точных изделий.
Логистика и хранение тоже влияют на бюджет. Проволока чувствительна к влаге и механическим повреждениям. Хранить нужно в сухом помещении, в оригинальной упаковке. Потеря партии из-за коррозии или спутывания — это 100% убыток. Восстановить нельзя. Только новая закупка.
Рекомендации технологам и снабженцам
На основе многолетнего опыта позволю дать несколько конкретных советов. При заказе и в техническом задании всегда явно указывайте не только диаметр, но и необходимое удельное электрическое сопротивление. Если ваше изделие критично к этому параметру. Это сузит круг поставщиков до тех, кто реально контролирует качество.
При приемке первым делом осмотрите упаковку и бухты на предмет механических повреждений. Затем микрометром проверьте диаметр в 5-10 точках по длине бухты. Любые отклонения за пределы допуска — повод для более глубокой проверки. И возможного брака.
На производстве помните, что константан, особенно малых диаметров, довольно хрупок после отжига. Процессы размотки, правки и навивки требуют аккуратности. Механические напряжения могут незначительно, но менять сопротивление. Настройте оборудование правильно.
Для пайки константана используйте активные флюсы. Сплав покрыт плотной пленкой окислов, что затрудняет пайку. Механическая зачистка не всегда эффективна. Подбор правильного флюса и припоя — ключ к качественному соединению. И надежному контакту.
Вопрос: можно ли использовать константан для высокотемпературных печей? Нет, выше 600°С он начинает окисляться и терять свойства. Для таких задач нужен нихром или фехраль.
Вопрос: как проверить качество без лаборатории? Простой тест: замерьте сопротивление отрезка известной длины. Сравните с табличным значением. Если разница больше 5% — материал некондиционный.
Вопрос: влияет ли диаметр на цену? Да, напрямую. Тонкая проволока дороже в производстве. Увеличение диаметра снижает стоимость за кг, но растет расход материала на изделие. Считайте комплексно.
ГОСТ 5307-77 — рабочий, жизнеспособный стандарт. Его глубокое понимание и скрупулезное соблюдение требований при приемке — прямой путь к повышению надежности продукции. Будь то точный датчик или промышленный нагреватель. Если вы планируете закупку, сравните предложения нескольких поставщиков. Разница в цене при одинаковом качестве может достигать 15–20%. Но экономия не должна идти в ущерб стабильности сопротивления.
