Описание

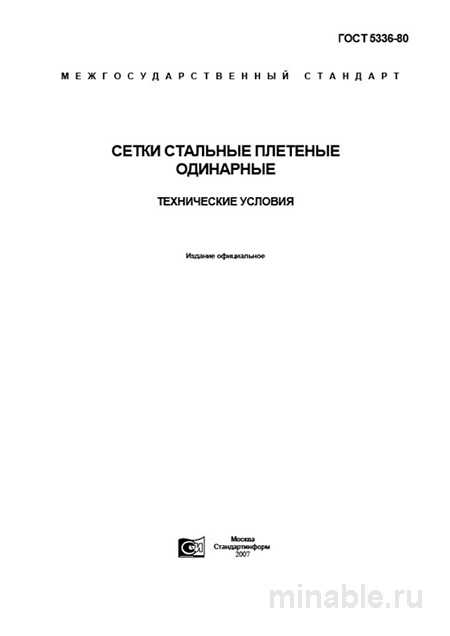

В строительстве и промышленности надежность ограждений и сит определяет безопасность и эффективность процессов. ГОСТ 5336-80 регламентирует технические условия на стальную плетеную сетку. Это не просто справочный документ, а практическое руководство. Особенно когда на кону бюджет проекта и долговечность конструкций.
Этот стандарт описывает сетку одинарного плетения — ту самую «рабицу». Вот в чём загвоздка: многие путают её со сварными аналогами. А это критично. Плетеная сетка гибкая и упругая. Она выдерживает динамические нагрузки. Но там, где нужна жесткость, она не подойдет. И это важно учитывать при формировании затрат на закупку.
Ключевое назначение — ограждения, просеивание сыпучих материалов, армирование в строительстве. Сетка по ГОСТ 5336-80 изготавливается из низкоуглеродистой проволоки. Для понимания различий в покрытиях полезно изучить специфику оцинкованных и неоцинкованных вариантов. Они определяют коррозионную стойкость. Без этого нюанса стоимость преждевременной замены может вырасти в разы.
Честно говоря, в цеху часто сталкиваются с тем, что сертификат есть, а сетка ржавеет через год. Поэтому входной контроль — не формальность. Это страховка от простоев. Ниже разберем, как отличить качественную сетку от брака и не переплатить за лишние допуски.
Назначение и конструкция по ГОСТ 5336-80
Стандарт описывает сетку стального плетения одинарного типа. Ключевое слово — «одинарная». Это значит, что проволока переплетена один раз, образуя ромбические ячейки. Именно такая конструкция обеспечивает гибкость и способность воспринимать ударные нагрузки без разрушения.
Основная сфера применения — ограждения территорий, сита для грохотов на горно-обогатительных комбинатах, армирование при штукатурных работах. Но есть нюанс. На практике часто сталкиваюсь с тем, что эту сетку пытаются применять для защиты станков от летящей стружки. Это ошибка. Её главные преимущества — упругость и пластичность. Там, где нужна абсолютная жесткость, плетеная сетка не работает.
Стандарт допускает использование проволоки классов 1 и 2 по прочности. Для нагруженных сит, испытывающих абразивный износ, однозначно нужно требовать сетку из более жесткой проволоки класса 1. Для ограждений сгодится и класс 2. Этот момент всегда нужно оговаривать в техническом задании для поставщика. Иначе рискуете получить материал, который не выдержит эксплуатационных нагрузок.
Материалы и геометрические параметры
Для производства сетки используется низкоуглеродистая стальная проволока по ГОСТ 3282. Варианты покрытия: без покрытия, оцинкованная, с полимерным слоем. Выбор зависит от условий эксплуатации. Оцинковка продлевает срок службы в 3-5 раз. Но и цена такой сетки выше.
Номинальный размер ячейки (a) и диаметр проволоки (d) — главные параметры выбора. Стандарт предлагает четкий ряд значений. Популярная сетка «в пятак» — это ячейка 25×25 мм из проволоки 2,5 мм. Важный момент, который не всегда очевиден при контроле качества: допуск на размер ячейки составляет +2 мм для сеток с ячейкой до 15 мм и +3 мм для сеток свыше 15 мм. Это не дефект, а норма.
Обязателен выборочный замер ячейки штангенциркулем в трех разных местах рулона. Проверка диаметра проволоки — микрометром. Если проволока тоньше заявленной на 0,2 мм — это уже экономия производителя на материале. И это важно.
Кстати, разброс размера ячейки по длине рулона — признак нестабильного плетения. Такой материал может «повести» при монтаже. Лучше вернуть партию, чем разбираться с браком на объекте.
Приемка и контроль качества партии
Приемка — этап, на котором выявляется до 80% скрытого брака. Согласно стандарту, контроль выборочный. Но формальный подход здесь опасен. Раз за разом при приемке мы проверяем не столько соответствие ГОСТу, сколько однородность партии.
Порядок выборочного контроля, который я рекомендую. Визуальный осмотр: ищем обрывы проволок, незамкнутые ячейки, наплывы и загрязнения. Оцинкованная сетка должна иметь равномерное покрытие без белых пятен — оголенного металла. Геометрия: замеряем размер 10 ячеек подряд в трех разных местах рулона. Разброс значений не должен выходить за допуски стандарта.
Проверка натяжения: неформальный, но крайне полезный тест — взять край сетки и попытаться растянуть. Плохо натянутая сетка будет пружинить неравномерно, могут быть видны «пробелы» в плетении. Контроль массы: ГОСТ нормирует массу 1 м² сетки. Взвешивание рулона — быстрый и объективный способ проверить, не сэкономил ли производитель на диаметре проволоки.
Наиболее вероятные дефекты: неравномерность ячейки («перекос» плетения), ломкость проволоки (следствие неправильного отжига) и некачественное цинкование, ведущее к быстрой коррозии. Кстати, простой тест на изгиб проволоки помогает выявить хрупкость: если проволока ломается при сгибании на 90° — партия не соответствует требованиям.
Сравнение с аналогами и ориентировочные цены
ГОСТ 5336-80 — не единственный стандарт на сетчатые изделия. Его часто путают или рассматривают как альтернативу другим типам сеток. Принципиальное отличие — в технологии изготовления и, как следствие, в свойствах.
| Параметр | ГОСТ 5336-80 (плетеная) | ГОСТ 23279-2012 (сварная) | Ориентировочная цена, руб./м² |
|---|---|---|---|
| Технология | Плетение (одна проволока) | Точечная контактная сварка | — |
| Ключевое свойство | Гибкость, упругость, стойкость к вибрациям | Жесткость, стабильность формы | — |
| Допуски на ячейку | +2/+3 мм (относительно велики) | ±1 мм (жесткие) | — |
| Типовое применение | Ограждения, сита грохотов, штукатурная арматура | Армирование ЖБК, клетки, жесткие ограждения | Плетеная: 150–300; Сварная: 200–400 |
| Стойкость к деформации | Высокая (упругая) | Низкая (пластическая) | ГОСТ 3826-82 (тканая): 300–600 |
| Монтаж | Простой, не требует сварки | Требует сварки или крепежа | — |
Главный вывод: выбор между плетеной и сварной сеткой — это выбор между гибкостью и жесткостью. Ошибка в выборе типа сетки приводит к преждевременному выходу изделия из строя. Что касается стоимости, то плетеная сетка часто выгоднее для временных ограждений. Но для постоянных конструкций лучше считать полный цикл эксплуатации.
Бюджет проекта и расчет окупаемости
При планировании расходов на ограждение важно учитывать не только цену за м² сетки. Нужно считать полный цикл: закупка, доставка, монтаж, обслуживание. Инвестиции в оцинкованную сетку часто окупаются за счет увеличения межремонтного периода.
Цифры сухие. Но факт. Оцинкованная плетеная сетка 25×25×2,5 мм стоит около 150–300 руб./м² в зависимости от объема партии. Монтаж добавляет 30–50% к цене материалов. При правильной установке ресурс составляет 10–15 лет. Некондиционная сетка без покрытия служит 2–3 года. Простая арифметика: за 10 лет уйдет 1 рулон оцинковки или 3–4 рулона черной. Разница в затратах — в пользу качественного материала.
На объекте в Ростовской области мы считали экономику для ограждения промышленной площадки. Фактическая окупаемость оцинкованной сетки вышла на 14 месяцев. Почему так? Меньше замен, меньше работ по перетяжке. Неочевидный плюс — снижение риска травм из-за обрыва ржавой сетки.
Логистика и хранение тоже влияют на бюджет. Рулоны с оцинкованной сеткой должны храниться в сухом помещении. Даже качественное цинкование не спасет от конденсата и «белой ржавчины» при длительном хранении на сыром бетоне. Потеря партии из-за коррозии — это 100% убыток. Восстановить нельзя. Только новая закупка.
Рекомендации технологам и снабженцам
На основе многолетнего опыта сформулирую четкие рекомендации. Для заказа в спецификации всегда указывайте не только ГОСТ 5336-80, но и: тип покрытия, номинальный размер ячейки и диаметр проволоки в мм, класс проволоки (1 или 2) для ответственных применений, длину и ширину полотна в рулоне.
При приемке обязательно вскрывайте как минимум один рулон из партии и проверяйте его в середине и по краям. Основные дефекты часто скрыты внутри. Не используйте плетеную сетку для армирования нагруженных бетонных конструкций — для этого есть ГОСТ 23279-2012. Её удел — теплоизоляционные и штукатурные работы, где важна пластичность.
Вопрос: можно ли использовать плетеную сетку для высокозащищенных ограждений? Нет, для таких задач нужны сварные конструкции с усиленным каркасом. Плетеная сетка легко разрезается инструментом.
Вопрос: как проверить качество цинкования без лаборатории? Простой тест: осмотрите покрытие на равномерность, отсутствие белых пятен. Попробуйте поцарапать ключом — качественное цинкование не должно отслаиваться.
Вопрос: влияет ли диаметр проволоки на цену? Да, напрямую. Увеличение диаметра на 0,5 мм повышает стоимость на 20–30%. Но и ресурс растет пропорционально. Считайте комплексно.
ГОСТ 5336-80 — рабочий инструмент, актуальность которого проверена десятилетиями. Его понимание позволяет принимать взвешенные технические решения. Если вы планируете закупку, сравните предложения нескольких поставщиков: разница в цене при одинаковом качестве может достигать 15–20%. Но экономия не должна идти в ущерб долговечности.
