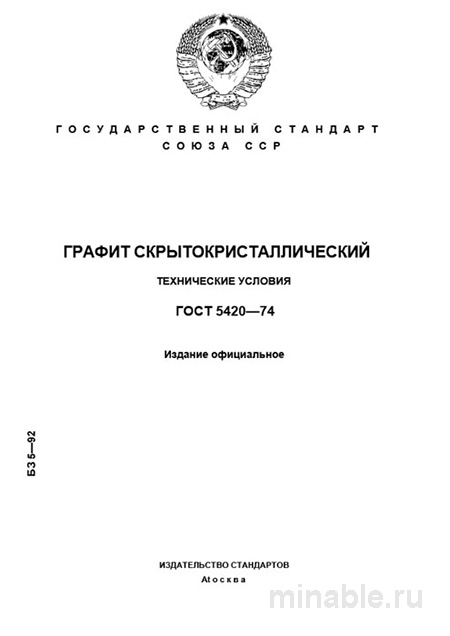

В литейном производстве каждый грамм материала работает на результат. Если графит не держит температуру — отливка идет в брак. А брак — это прямые убытки. ГОСТ 5420-74 «Графит скрытокристаллический. Технические условия» — фундаментальный документ, обеспечивающий стабильность процессов десятилетиями. В данном обзоре мы детально разберем его практическую ценность для инженеров и оценим реальную цену владения таким материалом. Для технологических служб понимание нюансов этого стандарта — ключ к снижению издержек.
Многие ошибочно полагают, что любой графит подойдет для литья. Вот в чём загвоздка: скрытокристаллическая структура обеспечивает плотность покрытия, которую чешуйчатый аналог не даст. Разберем, как не ошибиться при заказе графита скрытокристаллического по ГОСТ 5420-74 и выборе марки.
Стандарт устанавливает технические условия на скрытокристаллический графит, предназначенный для использования в различных отраслях промышленности. Ключевая особенность — мелкозернистая, плотная структура, обеспечивающая высокую прочность, термостойкость и низкую газопроницаемость. Это определяет применение в литейном производстве, для изготовления стержней, форм и противопригарных покрытий. Для сравнения характеристик часто обращаются к смежным документам, например, ГОСТ 4596-75 (Графит кристаллический) или ГОСТ 7478-75 (Порошки графитовые). Однако прямая замена невозможна из-за различий в структуре и свойствах.
Важно понимать: это не расходник вроде песка. Это функциональный компонент, влияющий на качество поверхности отливки. Одна партия некондиционного графита может испортить всю плавку. Поэтому требования к входному контролю здесь строже, чем для обычных наполнителей.
Назначение и область применения стандарта
ГОСТ 5420-74 распространяется на скрытокристаллический графит в виде кусков и порошка (графитной муки). Основное применение — литейное производство: изготовление стержней и форм для литья черных и цветных металлов, приготовление противопригарных красок и покрытий, наполнение термостойких композиций.
Используется материал преимущественно в условиях высоких температур и агрессивных сред. Раскаленный металл, шлак, газовая среда — всё это разрушает обычные наполнители. Скрытокристаллический графит рассчитан на работу без деградации свойств. Честно говоря, экономить на этом компоненте — значит закладывать риск брака под всю партию отливок.
Стандарт четко определяет, что его требования распространяются на графит, поставляемый предприятиям-потребителям. Никакого розничного применения здесь не предусмотрено. Это промышленный материал для поточного производства. Если вы планируете модернизацию литейного участка, важно понимать разницу между марками ГЛ и ГС.
Технические требования и марки
Стандарт регламентирует три основополагающие группы требований: химический состав, физико-механические свойства и гранулометрический состав для порошков. Игнорирование любого из пунктов ведет к браку отливок.
Химический состав и марки
Массовая доля углерода — главный показатель качества. Стандарт устанавливает несколько марок графита в зависимости от содержания основного вещества:
- ГЛ-1, ГЛ-2, ГЛ-3: Содержание углерода от 77% до 88%. Основное назначение — литейное производство (индекс «Л»). Самый ходовой товар на рынке.
- ГС-1, ГС-2, ГС-3: Содержание углерода от 90% до 97%. Применяются в электротехнической и других отраслях промышленности. Эталон для ответственных применений.
Также нормируется содержание золы, влаги, летучих веществ и серы. Высокое содержание серы, например, может негативно сказаться на качестве стальных отливок, вызывая красноломкость. Важный нюанс, который не всегда очевиден: допускается содержание примесей, не указанных в документе, если они не ухудшают потребительских свойств. На практике это означает, что необходимо всегда запрашивать у поставщика полный паспорт химического анализа.
Физические свойства и гранулометрия
Для кускового графита нормируется предел прочности при сжатии. Для графитной муки критически важным параметром является гранулометрический состав. Стандарт устанавливает несколько групп помола (крупный, средний, тонкий) с четким указанием остатка на ситах разного номера.
От этого напрямую зависит качество противопригарного покрытия: слишком крупная фракция даст шероховатость на отливке, слишком мелкая — может привести к повышенному газовыделению. Вот в чём загвоздка подбора фракции.
Приемка и контроль качества
Приемка партии продукции по ГОСТ 5420-74 — ответственная операция, пропуск которой ведет к браку на этапе литья. Экономить на входном контроле здесь нельзя. Потеря партии отливок — это потеря времени и денег.
Стандарт детально описывает правила приемки, которые построены на выборочном контроле. Партией считается количество графита одного сорта и марки, отгружаемое одним транспортным средством. От каждой партии отбирается точечная проба, из которой формируется объединенная проба для лабораторных испытаний.
- Внешний вид и однородность: Визуально оцениваем отсутствие заметных посторонних включений, глинистых комков (для порошка), равномерность цвета.
- Упаковка: Мешки должны быть целыми, без разрывов. Для кускового графита важна маркировка. Просыпание — признак проблем с транспортировкой.
- Документация: Обязательно наличие паспорта качества с указанием номера партии и результатов испытаний по ключевым показателям.
Раз за разом при приемке мы проверяем: гранулометрию просеиванием, даже если есть паспорт. Это быстро и надежно позволяет отсечь некондицию. Наиболее вероятные дефекты — отклонение в фракционном составе и повышенная влажность. Пропуск такой партии в производство ведет к браку и простою.
Лабораторный контроль — не формальность. На практике часто сталкиваюсь с тем, что визуально хороший порошок может иметь несоответствие по гранулометрии из-за слеживания в ходе долгого хранения. Поэтому требуйте свежие протоколы испытаний.
Сравнение с аналогами и таблица
ГОСТ 5420-74 не является единственным документом, регламентирующим качество графитовых материалов. Для корректного выбора необходимо понимать его место среди аналогов. Ключевое отличие — именно в структуре (скрытокристаллический) и основном назначении (литейное производство).
| Параметр | ГОСТ 5420-74 (Скрытокристаллический) | ГОСТ 4596-75 (Кристаллический) | ГОСТ 7478-75 (Порошки) |
|---|---|---|---|
| Основное назначение | Литейное производство (стержни, формы, противопригарные покрытия) | Производство электроугольных изделий (электроды, щетки) | Производство антифрикционных материалов, уплотнений, наполнителей |
| Тип графита | Скрытокристаллический (мелкозернистый, плотный) | Кристаллический (чешуйчатый) | Любой, после специальной обработки |
| Ключевые нормируемые свойства | Содержание углерода и золы, прочность на сжатие, гранулометрия | Содержание углерода, зольность, удельное электрическое сопротивление | Насыпная плотность, содержание железа, pH водной вытяжки |
| Ориентировочная цена (руб/кг) | 45 - 85 | 60 - 120 | 35 - 70 |
Как видно из таблицы, эти стандарты регламентируют материалы для принципиально разных задач. Использование, например, графита по ГОСТ 4596-75 для приготовления противопригарной краски будет грубой технологической ошибкой. Чешуйчатая структура не обеспечит необходимой плотности покрытия. Вот в чём загвоздка специализации.
Экономика закупок и расчет бюджета
Вопрос финансирования всегда стоит остро. Рынок графитовых материалов волатилен, и стоимость партии может меняться в зависимости от логистики и качества сырья. Однако есть факторы, влияющие на итоговый бюджет закупки, которые не всегда очевидны на первый взгляд.
При расчете расходов учитывайте не только цену за килограмм, но и процент брака отливок. Дешевый графит с нестабильной гранулометрией может привести к повышенному отходу металла. В итоге экономия на входе оборачивается убытками на выходе. По практике: реальная цена качественной отливки на правильном графите ниже на 10-15% за счет снижения брака.
Ориентировочная структура затрат (пример)
Для понимания масштаба приведем усредненные данные по рынку (цены могут варьироваться):
| Статья расходов | ГОСТ 5420-74 (ГЛ-1) | Аналог (универсальный) | Примечание |
|---|---|---|---|
| Стоимость материала | 65 000 руб. | 50 000 руб. | За 1 тонну |
| Логистика | 5 000 руб. | 5 000 руб. | Зависит от расстояния |
| Брак отливок | 2-3% | 7-10% | Из-за качества покрытия |
| Итого с учетом брака | ~72 000 руб. | ~68 000 руб. | Но риск простоя выше |
Как видно, экономия на аналоге есть. Но риск брака в литейном производстве перекрывает эту разницу за одну плавку. Поэтому купить специализированный материал часто выгоднее в долгосроке. Ищите прямых производителей или крупных дистрибьюторов с собственными складами. Работа через посредников увеличивает риски и затраты. Иногда выгоднее рассмотреть варианты с лизингом оборудования для подготовки шихты, если вы планируете масштабировать производство.
Где купить и поставщики
На рынке много предложений, но не все они соответствуют ГОСТ 5420-74. Часто под видом скрытокристаллического продают молотый кристаллический графит. Вот в чём загвоздка. При выборе поставщика обращайте внимание на наличие собственной лаборатории у продавца. Если они могут показать протоколы гранулометрии — это хороший знак.
Крупные производители графита редко отпускают малые партии физическим лицам. Поэтому основные поставщики — это специализированные фирмы по литейным материалам. Запрашивайте образец перед закупкой большой партии. Проверьте его на фракционный состав и зольность. Это сэкономит нервы технологам.
Дефекты и риски
Наиболее вероятные дефекты, с которыми можно столкнуться, делятся на явные и скрытые. Скрытые выявляются только в процессе литья или в лаборатории.
- Отклонение в гранулометрии: Выявляется просеиванием. Проявляется в шероховатости отливок или повышенном газовыделении. Лечится заменой поставщика или корректировкой рецептуры.
- Повышенная зольность: Визуально не определяется. Проявляется в загрязнении поверхности отливки. Подтверждается лабораторным анализом на содержание золы.
- Повышенная влажность: Выявляется взвешиванием до и после сушки. Критична для приготовления красок — может вызвать расслоение смеси.
Вопросы технологов
Можно ли хранить графит под открытым небом?
Крайне не рекомендуется. Графит гигроскопичен и впитывает влагу. Даже кратковременное воздействие дождя может повысить влажность материала, что нарушит рецептуру смеси. Сухой склад — обязательное условие.
Какой срок годности у графитной муки?
Срок годности не ограничен, если соблюдены условия хранения (влажность менее 60%, отсутствие загрязнений). Однако со временем возможно слеживание, требующее дополнительного просеивания перед использованием.
Нужен ли паспорт на каждый мешок?
Обычно паспорт выдается на партию. Но маркировка на каждом мешке обязательна. Без маркировки — риск перепутать марки ГЛ и ГС. А это критично для технологии.
Влияет ли фракция на цену?
Прямо — да. Тонкий помол стоит дороже из-за энергозатрат на производство. Но для противопригарных красок нужна именно тонкая фракция. А что если вам нужен крупный помол? Тогда цена будет ниже, но область применения сузится.
Заключение
ГОСТ 5420-74, при его грамотном и вдумчивом применении, является надежным инструментом в руках технолога. Он обеспечивает необходимый баланс между требованиями к качеству и реальными возможностями производства. Следование его предписаниям — это не бюрократия, а гарантия качества отливок и стабильности процесса. Грамотный подход к выбору марки и поставщика позволит оптимизировать расходы и избежать проблем с браком продукции. Доверяйте, но проверяйте — эта формула работает и здесь.
