Описание

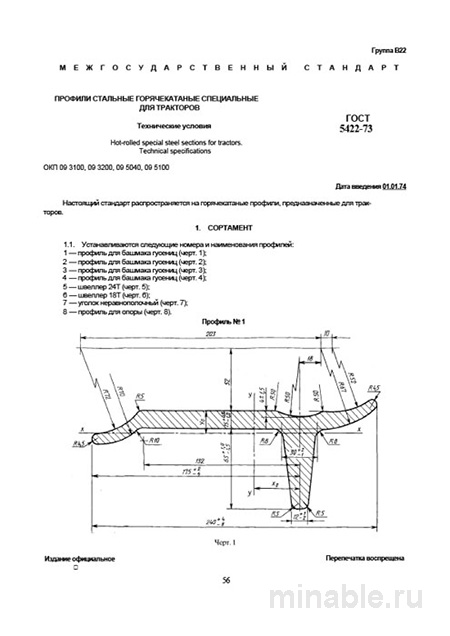

В тракторостроении каждый килограмм металла работает на пределе. Если профиль лопнет на вспашке — техника встанет. А простой в сезон — это убытки, которые не покроет ни одна страховка. ГОСТ 5422-73 «Профили стальные горячекатаные специальные для тракторов» — это не просто документ, а настольная книга технолога и инженера-конструктора. Данный стандарт задает жесткие рамки, обеспечивающие надежность, долговечность и взаимозаменяемость критически важных элементов конструкции. В данном обзоре мы детально разберем его практическую ценность и оценим реальную цену владения таким металлопрокатом.
Многие ошибочно полагают, что можно заменить спецпрофиль обычным швеллером. Вот в чём загвоздка: геометрия «тракторного» профиля оптимизирована под конкретные точки приложения нагрузок. Универсальный прокат здесь не выдержит циклических вибраций. Разберем, как не ошибиться при заказе и приемке партии.
Стандарт регламентирует технические условия на производство специальных горячекатаных стальных профилей. Ключевое слово здесь — «специальные». В отличие от универсальных сортовых профилей, эти изделия проектировались под конкретные узлы и агрегаты тракторов. Для понимания различий в материалах часто обращаются к спецификациям сталей, например, Ст3сп, Ст3пс, или низколегированным аналогам вроде 09Г2С. Однако прямая замена марок без перерасчета нагрузок невозможна из-за различий в свариваемости и ударной вязкости.
Главная задача документа — обеспечить получение металлопроката с геометрией и механическими свойствами, которые позволяют минимизировать дальнейшую механическую обработку. Это профили не для торговли на металлобазе, а для поточной сборки ответственных конструкций. Если вы планируете модернизацию парка или ремонт, важно понимать разницу между Ст3кп и кипящими аналогами. В тракторостроении кипучие стали часто запрещены из-за риска расслоения.
Назначение и область применения стандарта
ГОСТ 5422-73 распространяется на специальные горячекатаные стальные профили, предназначенные исключительно для тракторной промышленности. Изделия идут на элементы остова (лонжероны, поперечины), детали ходовой части, усиливающие накладки, кронштейны и другие силовые компоненты. Никакого гражданского строительства здесь не предусмотрено.
Используется прокат преимущественно в условиях экстремальных нагрузок и агрессивных сред. Пыль, влага, вибрация, удары о камни — всё это разрушает обычный металл за один сезон. Спецпрофиль рассчитан на годы работы без критического износа. Честно говоря, экономить на этом элементе — значит закладывать мину замедленного действия под всю машину.
Важно понимать: это не расходник вроде болтов. Это несущая основа. Один качественный лонжерон держит всю раму. Дешевая замена приведет к геометрии кузова «винтом». А править раму трактора дороже, чем купить правильный профиль изначально. Поэтому требования к качеству здесь выше, чем в общестрое.
Технические требования и марки стали
Стандарт предъявляет четкие требования к материалу. Профили изготавливаются из качественных углеродистых сталей обыкновенного качества по ГОСТ 380 и низколегированных сталей по ГОСТ 19281. Выбор марки зависит от назначения профиля и требуемого комплекса свойств. Ошибиться здесь нельзя — химия определяет судьбу детали.
Марки стали и механические свойства
Обязательной является проверка механических свойств на образцах, вырезанных из готового профиля. Контролируются предел текучести (σт), временное сопротивление (σв) и относительное удлинение (δ5). Важный нюанс, который не всегда очевиден: механические испытания проводятся именно в готовом прокатанном состоянии, без какой-либо дополнительной термообработки. Это накладывает особую ответственность на сталеплавильное и прокатное производства.
Все необходимые свойства должны быть достигнуты на этапе горячей прокатки. Если завод пытается компенсировать плохую плавку закалкой — это нарушение. Такой металл может повести себя непредсказуемо при сварке. Для ответственных узлов лучше брать 09Г2С, она прощает больше ошибок сварщику, чем обычная Ст3.
Геометрия и допуски
Сердце стандарта — это сортамент, содержащий чертежи, геометрические параметры и предельные отклонения по размерам для каждого типа профиля. Допуски строже, чем у многих общепромышленных профилей. Жестко нормируются высота и ширина полок, толщина металла в различных сечениях, радиусы закруглений.
На практике часто сталкиваюсь с тем, что именно кривизна становится причиной брака при приемке. Профиль с отклонением по прямолинейности крайне сложно использовать в автоматизированной конвейерной сборке. Он требует дополнительных усилий по правке, что удорожает конечный продукт. Косина резки тоже важна — если торец не перпендикулярен, стыковочный шов будет неполноценным.
Приемка и контроль качества
Приемка партии продукции по ГОСТ 5422-73 — это многоэтапный процесс, выходящий за рамки простого визуального осмотра. Экономить на входном контроле здесь нельзя. Потеря партии профилей — это простой сборочной линии. А время линии стоит дорого.
- Визуальный осмотр и измерения: Каждое изделие проверяется на отсутствие окалины, расслоений, раскатанных пузырей, трещин и заусенцев. Геометрические параметры контролируются универсальным мерительным инструментом (штангенциркули, шаблоны, угломеры) выборочно, но в объеме, гарантирующем представительность выборки.
- Испытания механических свойств: Проводятся выборочно на образцах, отобранных от 2% профилей из партии, но не менее чем от двух. Это обязательный пункт, который многие поставщики стараются избегать, ссылаясь на сертификаты завода-изготовителя. Раз за разом при приемке мы проверяем твердость по Бринеллю и при малейших сомнениях отправляем образцы в лабораторию на растяжение.
Перекатанный металл с завышенными прочностными характеристиками становится хрупким и склонным к трещинообразованию при гибке или сверлении. Документация тоже важна. Каждая партия должна сопровождаться сертификатом, где указаны марка стали, номер плавки, результаты механических испытаний и химического анализа. Сверка этих данных с фактическими результатами вашего контроля — обязательная процедура. Без бумажки — только металлолом.
Не принимайте партию с наличием рыжеватого налета. Это знак неправильного складирования и начала коррозии. Ржавчина съедает сечение, снижая несущую способность. Лучше вернуть такую партию поставщику, чем рисковать безопасностью техники. Вот в чём загвоздка входного контроля.
Сравнение с универсальными профилями
Чтобы понять уникальность ГОСТ 5422-73, его необходимо сравнить со стандартами на профили общего назначения. Наиболее близким по типоразмерам и форме часто оказывается швеллер по ГОСТ 824-97. Однако различия — фундаментальны. Попытка заменить профиль по ГОСТ 5422-73 на обычный швеллер — это прямой путь к снижению ресурса узла.
| Критерий | ГОСТ 5422-73 (Спец для тракторов) | ГОСТ 824-97 (Швеллер общий) |
|---|---|---|
| Основное назначение | Силовые элементы специализированной техники (тракторы) | Элементы строительных конструкций, каркасов, вагонов |
| Номенклатура марок стали | Ст3сп/пс, 09Г2С и др. | Более широкий ряд, включая Ст3кп |
| Контроль мех. свойств | Обязателен для каждой партии | Выборочно, не для всех марок и видов поставки |
| Допуски по геометрии | Существенно строже, особенно по кривизне и толщине полок | Стандартные, более либеральные |
| Ориентировочная цена (руб/тонна) | 85 000 - 110 000 | 70 000 - 90 000 |
Геометрия «тракторного» профиля оптимизирована под конкретные точки приложения нагрузок. Более строгий металлургический контроль гарантирует стабильность свойств. Универсальный швеллер может иметь разнотолщинность полок, что критично для сварки рамы. В тракторе такой разброс недопустим.
Экономика закупок и расчет бюджета
Вопрос финансирования всегда стоит остро. Рынок металлопроката волатилен, и стоимость партии может меняться еженедельно в зависимости от биржевых котировок. Однако есть факторы, влияющие на итоговый бюджет закупки, которые не всегда очевидны на первый взгляд.
При расчете расходов учитывайте не только цену за тонну, но и процент брака при обработке. Дешевый профиль с нестабильной геометрией может привести к повышенному отходу при резке и сварке. В итоге экономия на входе оборачивается убытками на выходе. По практике: реальная себестоимость узла может вырасти на 10-15% из-за плохого сырья.
Ориентировочная структура затрат (пример)
Для понимания масштаба приведем усредненные данные по рынку (цены могут варьироваться):
| Статья расходов | ГОСТ 5422-73 (Спец) | Универсальный (Аналог) | Примечание |
|---|---|---|---|
| Стоимость металла | 1 000 000 руб. | 800 000 руб. | За 10 тонн |
| Логистика | 50 000 руб. | 50 000 руб. | Зависит от объема |
| Брак при обработке | 2% | 7-10% | Из-за геометрии |
| Итого с учетом брака | ~1 070 000 руб. | ~930 000 руб. | Но риск простоя выше |
Как видно, экономия на аналоге есть. Но риск отказа техники в поле перекрывает эту разницу за один сезон. Поэтому купить специализированный материал часто выгоднее в долгосроке. Ищите прямых производителей или крупных трейдеров с собственными складами. Работа через посредников увеличивает риски и инвестиции. Иногда выгоднее рассмотреть варианты с лизингом оборудования для обработки, если вы планируете масштабировать производство.
Где купить и поставщики
На рынке много предложений, но не все они соответствуют ГОСТ 5422-73. Часто под видом спецпрофиля продают обычный швеллер. Вот в чём загвоздка. При выборе поставщика обращайте внимание на наличие собственного входного контроля у продавца. Если они могут показать протоколы испытаний на растяжение — это хороший знак.
Крупные металлургические комбинаты редко выпускают тракторные профили малыми партиями. Поэтому основные поставщики — это специализированные металлобазы или дистрибьюторы. Запрашивайте образец перед закупкой большой партии. Проверьте его на геометрию и свариваемость. Это сэкономит нервы наладчиков.
Дефекты и риски эксплуатации
Наиболее вероятные дефекты, с которыми можно столкнуться, делятся на явные и скрытые. Скрытые выявляются только в процессе работы или в лаборатории.
- Расслоение металла: Выявляется только при ультразвуковом контроле или при гибке. Проявляется в том, что полка профиля откалывается при нагрузке. Критично для сварных узлов.
- Неоднородность механических свойств: Визуально не определяется. Проявляется в неравномерном износе или деформации. Подтверждается сравнением результатов испытаний проб, отобранных от разных мест партии.
- Поверхностные дефекты: Трещины, закаты, окалина. Выявляются визуально. Критичны для усталостной прочности. Любая риска — концентратор напряжений.
Вопросы практиков
Можно ли хранить профили под открытым небом?
Крайне не рекомендуется. Углеродистая сталь ржавеет быстро. Даже кратковременное воздействие влаги может привести к коррозии, которая снизит сечение. Навес или склад — обязательное условие.
Какой срок годности у стального профиля?
Срок годности не ограничен, если соблюдены условия хранения (влажность менее 50%, отсутствие агрессивных сред). Однако со временем возможно появление поверхностной коррозии, требующей очистки.
Нужен ли паспорт на каждую бухту или пачку?
Да, документ о качестве должен сопровождать каждую партию. Без него приемка невозможна, и вы рискуете получить некондицию. Требуйте протоколы механических испытаний.
Влияет ли длина хлыста на цену?
Прямо — нет, цена за тонну едина. Но мерная длина (например, строго 11 метров) может стоить дороже немерной из-за сложности резки и логистики. А что если вам нужны короткомеры? Тогда цена вырастет значительно из-за отходов производства.
Заключение
ГОСТ 5422-73, несмотря на свой почтенный возраст, остается актуальным и работоспособным документом. Его глубокая проработка и ориентация на конкретную, требовательную отрасль делают его образцом отраслевой стандартизации. Следование его предписаниям — это не бюрократия, а гарантия качества и надежности конечной продукции. Грамотный подход к выбору марки и поставщика позволит оптимизировать затраты и избежать проблем с безопасностью техники. Доверяйте, но проверяйте — эта формула работает и здесь.
