В текстильном производстве надежность оборудования — это не просто слова, а деньги. Если бердо ломается или режет нить, станок встает. А простой — это убытки. Одним из ключевых, хотя и часто недооцененных, элементов ткацких станков является бердная проволока. Её технические условия регламентированы ГОСТ 5437-85 — стандартом, который, несмотря на почтенный возраст, остается актуальным документом для специалистов. Данный обзор подготовлен с целью дать практикам — инженерам, технологам и снабженцам — четкое понимание норм стандарта и их применения в реальных условиях, а также прояснить вопросы формирования цены на этот специфический метиз.
Многие ошибочно полагают, что можно заменить бердную проволоку обычной пружинной. Вот в чём загвоздка: для берда критически важна отделка поверхности. Любая риска станет ножом для нити основы. Разберем, как не ошибиться при выборе и приемке.

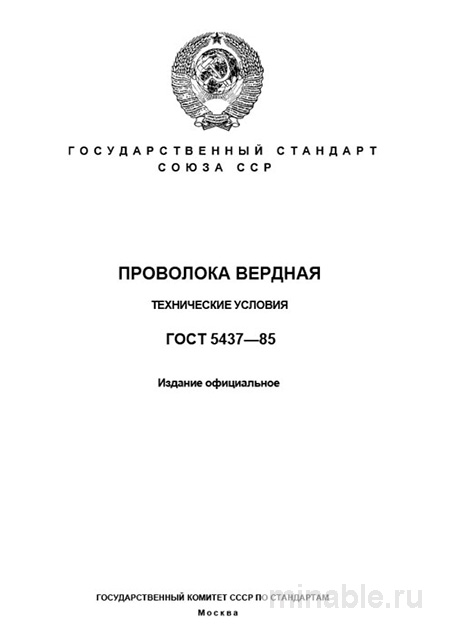

Стандарт ГОСТ 5437-85 распространяется на холоднотянутую проволоку круглого, прямоугольного и квадратного сечения из углеродистых сталей. Важно понимать, что это не проволока общего назначения — её свойства оптимизированы под высокие циклические нагрузки. Для сравнения характеристик часто обращаются к смежным документам, например, ГОСТ 9389-75 (Пружинная) или ГОСТ 3282-74 (Низкоуглеродистая). Однако прямая замена невозможна из-за различий в допусках и чистоте поверхности.
Назначение и область применения
Бердная проволока — это специализированный метиз, предназначенный для изготовления ламелей (прорезей) берда. Это главный рабочий орган ткацкого станка, который формирует зев и прибоняет уточную нить к опушке ткани. От её геометрической точности, прочности и износостойкости напрямую зависят: равномерность полотна, количество обрывов нитей основы, простои оборудования и, в конечном счете, рентабельность производства.
Используется она исключительно в ткачестве. Никаких других применений стандарт не предусматривает. Попытки использовать её для пружин или крепежа экономически нецелесообразны — слишком дорого для таких задач. Зато в берде она отрабатывает каждый рубль стоимости за счет долговечности.
Технические требования и марки стали
Требования стандарта можно разделить на три ключевых блока: материал, геометрия и механика. Игнорирование любого из пунктов ведет к браку ткани.
Материалы и марки
Стандарт предписывает использование качественных углеродистых сталей марок 65, 70, 75, 80 и 85 по ГОСТ 14959-2019. Выбор марки стали — это всегда компромисс между прочностью и упругостью. Более твердые марки (80, 85) лучше противостоят износу, но более склонны к хрупкому разрушению при динамических нагрузках.
Для большинства видов тканей (хлопок, лен, синтетика) оптимальна сталь марки 70. Она обеспечивает наилучший баланс. Для особо абразивных нитей (стекловолокно, базальт) нужны более твердые марки 80-85, но с обязательным контролем на усталостную прочность. Честно говоря, редко кто заказывает 85-ю марку без веской причины — слишком капризна в закалке.
Геометрия и точность
Это сердце стандарта. Для проволоки круглого сечения (наиболее распространенной) нормируются диаметры от 0,6 до 3,0 мм с предельными отклонениями по 5-му или 6-му классу точности по ГОСТ 259-2006. Для фасонных профилей (прямоугольных и квадратных) регламентированы не только линейные размеры, но и радиусы закругления углов.
Личный опыт: На практике часто сталкиваюсь с тем, что главной проблемой становится не диаметр как таковой, а овальность профиля. Проволока с превышением допуска по овальности при запрессовке в гребенку берда создает внутренние напряжения, что ведет к преждевременному выкрашиванию и разрушению как самой проволоки, так и алюминиевых планок берда.
Механические свойства
Обязательными к контролю являются предел прочности при растяжении (σᵦ) и число перегибов. Эти параметры напрямую характеризуют способность проволоки выдерживать рабочие нагрузки. Например, для проволоки диаметром 1.0 мм из стали 70 σᵦ должно быть в пределах 145-175 МПа, а число перегибов — не менее 6.0. Меньше — будет ломаться. Больше — может быть слишком мягкой.
Приемка и контроль качества
Приемка партии продукции по ГОСТ 5437-85 должна быть системной. Каждая партия проволоки одного размера, одной марки стали и одного термического состояния сопровождается документом о качестве, где должны быть указаны результаты заводских испытаний. Без бумажки — только металлолом.
Контроль качества на предприятии-потребителе должен включать несколько этапов. Пропускать их нельзя, даже если поставщик проверенный.
- Визуальный осмотр: Поверхность должна быть чистой, без окалины, трещин, закатов и ржавчины. Допускаются незначительные риски и вмятины, не выводящие размер за пределы допусков.
- Измерение геометрических параметров: Микрометром — для контроля диаметра и овальности. Шаблонами — для контроля радиусов закругления у фасонной проволоки.
- Выборочные механические испытания: Испытание на растяжение на разрывной машине и испытание на перегиб на специальном приспособлении.
Личный опыт: Раз за разом при приемке мы проверяем не начало, а середину и конец бухты. Именно там чаще всего встречается неустойчивый калибр, вызванный износом волок на производстве. Обязательно просите поставщика предоставить акт выборочного контроля именно с этих участков.
Размотайте 2-3 метра проволоки из середины бухты и пропустите её через пальцы в хлопчатобумажной перчатке. Любые заусенцы, закаты и риски будут сразу ощутимы. Это старый, но чрезвычайно эффективный метод. Дешевле перчатки, чем простой станка.
Сравнение с аналогами и таблица
Часто возникает вопрос: чем бердная проволока отличается от других видов и можно ли её заменить? Ключевое отличие — в сочетании высокой прочности, точности размеров и отделки поверхности. Для наглядности сравним её с двумя другими распространенными типами проволоки.
| Параметр | ГОСТ 5437-85 (Бердная) | ГОСТ 9389-75 (Пружинная) | ГОСТ 3282-74 (Общего назначения) |
|---|---|---|---|
| Основное назначение | Изготовление деталей ткацкого оборудования (берд) | Изготовление пружин, работающих в упругой зоне | Общестроительные работы, упаковка, связывание |
| Марки стали | 65, 70, 75, 80, 85 (высокоуглеродистые) | 65Г, 70, 75, 85 (часто с легированием) | Ст1кп, Ст2пс, Ст3пс |
| Предел прочности, σᵦ | Высокий (до 2150 МПа) | Очень высокий (до 2450 МПа) | Низкий (300-550 МПа) |
| Требования к поверхности | Высокие (чистая, минимум дефектов) | Высокие (отсутствие дефектов усталости) | Низкие (допускается окалина) |
| Ориентировочная цена (руб/кг) | 250 - 350 | 200 - 300 | 80 - 120 |
Как видно из таблицы, пружинная проволока по механическим свойствам является ближайшим аналогом, а иногда и превосходит бердную. Важный нюанс, который не всегда очевиден: ключевое различие может заключаться в состоянии поверхности и качестве отделки. Для берда критически важно отсутствие малейших заусенцев и рисок, которые будут «резать» нить основы. Пружинная проволока может иметь более грубую отделку, так как её основная функция — упругость, а не создание идеально гладкого канала для нити.
Экономика закупок и бюджет
Вопрос финансирования всегда стоит остро. Рынок метизов волатилен, и расходы на закупку могут меняться в зависимости от курса стали и логистики. Однако есть факторы, влияющие на итоговый бюджет закупки, которые не всегда очевидны на первый взгляд.
При расчете затрат учитывайте не только цену за килограмм, но и процент брака при изготовлении берд. Дешевая проволока с нестабильной геометрией может привести к повышенному отходу при штамповке ламелей. В итоге экономия на входе оборачивается убытками на выходе. По практике: реальная себестоимость готового берда может вырасти на 10-15% из-за плохого сырья.
Ориентировочная структура затрат (пример)
Для понимания масштаба приведем усредненные данные по рынку (цены могут варьироваться):
| Статья расходов | Бердная (ГОСТ 5437) | Пружинная (Аналог) | Примечание |
|---|---|---|---|
| Стоимость металла | 30 000 руб. | 25 000 руб. | За 100 кг |
| Логистика | 2 000 руб. | 2 000 руб. | Зависит от объема |
| Брак при обработке | 3% | 7-10% | Из-за геометрии |
| Итого с учетом брака | ~33 000 руб. | ~29 000 руб. | Но риск простоя выше |
Как видно, экономия на аналоге есть. Но риск простоя ткацкого станка из-за обрыва нитей перекрывает эту разницу за один день работы. Поэтому купить специализированный материал往往 выгоднее в долгосроке. Ищите прямых производителей или крупных трейдеров с собственными складами. Работа через посредников увеличивает риски и затраты.
Где купить и поставщики
На рынке много предложений, но не все они соответствуют ГОСТ 5437-85. Часто под видом бердной продают обычную холоднотянутую проволоку. Вот в чём загвоздка. При выборе поставщика обращайте внимание на наличие собственного входного контроля у продавца. Если они могут показать протоколы испытаний на перегиб — это хороший знак.
Крупные металлургические комбинаты редко выпускают бердную проволоку малыми партиями. Поэтому основные поставщики — это специализированные метизные заводы или дистрибьюторы. Запрашивайте образец перед закупкой большой партии. Проверьте его на излом и поверхность. Это сэкономит нервы.
Дефекты и риски
Наиболее вероятные дефекты, с которыми можно столкнуться, делятся на явные и скрытые. Скрытые выявляются только в лаборатории или в процессе работы.
- Обезуглероживание поверхностного слоя: Проволока выглядит идеально, но не имеет необходимой поверхностной твердости и быстро изнашивается. Выявить это можно только либо микроскопированием, либо испытанием на твердость по Виккерсу, что в условиях производства часто невозможно. Поэтому работайте с проверенными поставщиками, которые дорожат репутацией.
- Неоднородность механических свойств: Визуально не определяется. Проявляется в том, что часть бухты ломается при гибке, а часть — нет. Подтверждается сравнением результатов испытаний проб, отобранных от разных мест бухты.
- Поверхностные дефекты: Риски, закаты, окалина. Выявляются визуально или тактильно (в перчатке). Критичны для качества ткани.
Вопросы практиков
Можно ли хранить проволоку под открытым небом?
Крайне не рекомендуется. Углеродистая сталь ржавеет быстро. Даже кратковременное воздействие влаги может привести к коррозии, которая снизит усталостную прочность. Сухой склад — обязательное условие.
Какой срок годности у бердной проволоки?
Срок годности не ограничен, если соблюдены условия хранения (влажность менее 50%, отсутствие агрессивных сред). Однако со временем возможно появление поверхностной коррозии.
Нужен ли паспорт на каждую бухту?
Да, документ о качестве должен сопровождать каждую партию. Без него приемка невозможна, и вы рискуете получить некондицию. Требуйте протоколы механических испытаний.
Влияет ли диаметр на цену?
Прямо — нет, цена за тонну едина в рамках марки. Но тонкая проволока (менее 1 мм) сложнее в производстве, поэтому поставщики могут делать наценку за сложность профиля. А что если вам нужен нестандартный размер? Тогда цена вырастет значительно.
Заключение
ГОСТ 5437-85 — это рабочий, жизнеспособный стандарт, который при грамотном применении позволяет обеспечить высокую эффективность ткацкого производства. Его глубокое понимание и строгий контроль — это не бюрократия, а прямая экономия на сокращении простоев и повышении качества готовой продукции. Грамотный подход к выбору марки и поставщика позволит оптимизировать затраты и избежать проблем с качеством ткани. Доверяйте, но проверяйте — эта формула работает и здесь.
