Описание

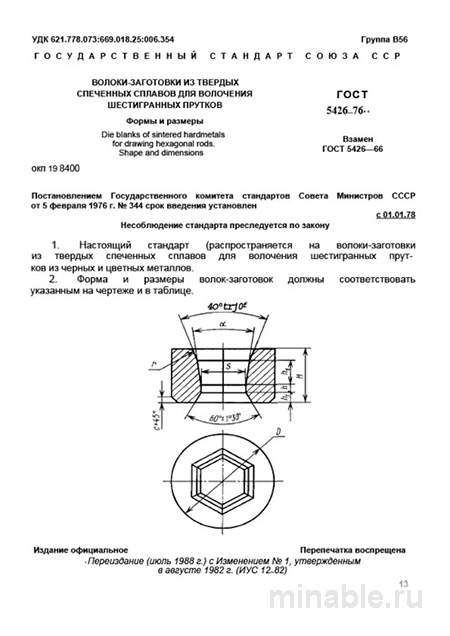

В цехах холодного волочения инструмент решает всё. Если волока сыпется или дает размер — партия идет в брак. А брак — это прямые убытки. ГОСТ 5426-76 «Волоки-заготовки из твердых спеченных сплавов для волочения шестигранных прутков» — фундаментальный документ, обеспечивающий стабильность процессов десятилетиями. В данном обзоре мы детально разберем его практическую ценность для инженерно-технического персонала и оценим реальную стоимость владения таким инструментом. Для инженерно-технического персонала понимание нюансов этого стандарта — ключ к снижению издержек.
Многие ошибочно полагают, что заготовка и готовая волока — одно и то же. Вот в чём загвоздка: заготовка требует финишной обработки. Без неё вы просто потратите деньги на металлолом. Разберем, как не ошибиться при заказе волок-заготовок по ГОСТ 5426-76 и выборе сплава.
Стандарт регламентирует конструкцию и геометрию волок-заготовок, также известных как «кольца-заготовки» или «прессформы». Это полуфабрикат для последующего изготовления готовых волок. Они предназначены исключительно для производства шестигранного прутка методом волочения. Ключевая особенность — материал: твердые спеченные сплавы (ВК, ВК-М, ТК группы). Это определяет их применение в условиях высоких удельных давлений. Для сравнения характеристик часто обращаются к смежным документам, например, ГОСТ 17165-87 (Волоки универсальные). Однако прямая замена невозможна из-за специфики профиля.
Назначение и область применения
Эти заготовки поступают на инструментальное производство предприятия, где проходят сложную механическую и термохимическую обработку. Формируются точные рабочие ручьи с требуемой шероховатостью и упрочняющими покрытиями. Только после этого инструмент готов к работе.
Используется оснастка преимущественно для обработки легированных сталей, цветных металлов и их сплавов. Шестигранный профиль сложен в волочении из-за углов. Именно в углах концентрируются напряжения. Поэтому материал заготовки должен быть не просто твердым, но и вязким. Иначе выкрашивание гарантировано.
Важно понимать: это не расходник вроде сверла. Это инвестиция в стабильность размера. Одна качественная волока может протянуть тонны металла без коррекции. Дешевая замена приведет к постоянным остановкам станка. А время станка стоит дороже инструмента.
Технические требования и сплавы
ГОСТ 5426-76 устанавливает жесткие рамки, соблюдение которых гарантирует взаимозаменяемость и последующую работоспособность инструмента. Игнорирование допусков ведет к тому, что волока не встанет в обойму или даст биение.
Геометрия и конструктивное исполнение
Стандарт предусматривает два основных типа волок-заготовок. Тип 1 — с цилиндрической наружной поверхностью. Тип 2 — с конической наружной поверхностью (конусность 1:30 или 1:50). Выбор типа зависит от конструкции обоймы (клети), в которую будет запрессована готовая волока.
Основные размеры: наружный диаметр (D), высота (H) и диаметр отверстия (d). Стандартом установлены строгие допуски на эти размеры, обычно по h11 для наружного диаметра и H11 для внутреннего. Это критически важно для обеспечения плотной, безлюфтовой посадки в обойму. Люфт приведет к разрушению кромки при первом же проходе.
Материалы и свойства
Стандарт отсылает к другим нормативным документам (например, ГОСТ 3882), регламентирующим технические условия на твердые сплавы. Для волочения шестигранного прутка, как правило, применяются сплавы группы ВК (вольфрам-кобальтовые). Конкретная марка (ВК6, ВК8, ВК15, ВК20) выбирается технологистом исходя из свойств обрабатываемого материала.
На практике часто сталкиваюсь с тем, что для средне- и крупноразмерного шестигранника из конструкционных сталей оптимальны марки ВК15-ВК25. Они, обладая меньшей твердостью, но значительно большей вязкостью, лучше сопротивляются выкрашиванию. Формирование трещин в углах ручья — типичная проблема для шестигранного профиля. ВК6 здесь слишком хрупок.
Приемка и контроль качества
Приемка волок-заготовок по ГОСТ 5426-76 — ответственная операция, пропуск которой ведет к браку на этапе изготовления дорогостоящего инструмента. Экономить на входном контроле здесь нельзя. Потеря партии заготовок — это потеря времени на их обработку.
Визуальный контроль и измерение геометрии
Раз за разом при приемке мы проверяем отсутствие видимых дефектов: сколов, трещин, раковин, зеленки (недопрессовки). Особое внимание — торцевым поверхностям и зоне отверстия. Малейшая трещина — браковочный признак. Она расширится под давлением.
Геометрические размеры контролируются универсальным мерительным инструментом (штангенциркулями, микрометрами) и предельными калибрами. Заготовка должна беспрепятственно входить в эталонную обойму. Соосность наружной и внутренней поверхностей проверяется на биение. Если биение больше 0.05 мм — в утиль.
Контроль материала
Партия должна сопровождаться сертификатом завода-изготовителя с указанием марки сплава, его физико-механических свойств (предел прочности при изгибе, твердость HRA, плотность, пористость) и номера плавки. Выборочный контроль твердости на твердомере Роквелла с алмазной пирамидой — стандартная практика. Честно говоря, без сертификата даже не начинайте работу.
Если поставщик не может дать протокол испытаний — разворачивайтесь. Риск получить подделку под марку ВК8 слишком велик. А разница в ресурсе между оригиналом и подделкой может достигать 300%. Не стоит рисковать производственным планом ради экономии на бумагах.
Сравнение со смежными стандартами
ГОСТ 5426-76 не существует в вакууме. Его часто сравнивают со стандартом на волоки-заготовки общего назначения — ГОСТ 17165-87. Ключевые различия представлены в таблице. Понимание этих нюансов помогает избежать ошибок при заказе.
| Критерий | ГОСТ 5426-76 (Шестигранник) | ГОСТ 17165-87 (Универсальные) |
|---|---|---|
| Назначение | Специализированный, только для волочения шестигранных прутков. | Универсальный, для волочения круглого, квадратного, полосового проката и проволоки. |
| Форма отверстия | Строго шестигранная. | Круглая, квадратная, прямоугольная (овал). |
| Допуски на размер отверстия (d) | Строже. Направлены на обеспечение точности углов и равномерности сторон. | Более широкие, ориентированы на общие геометрические параметры. |
| Рекомендуемые марки сплава | Склонность к рекомендации более вязких марок (ВК15, ВК20) для противодействия выкрашиванию. | Более широкий спектр, вплоть до высокотвердых марок (ВК6, ВК8) для тонкой проволоки. |
| Ориентировочная цена (руб/шт) | 1 500 - 3 000 | 1 200 - 2 500 |
Как видно из таблицы, универсальные волоки дешевле. Но для шестигранника они не подходят по геометрии углов. Попытка использовать круглую заготовку под шестигранник приведет к быстрому износу и потере размера. Вот в чём загвоздка специализации.
Экономика закупок и расчет бюджета
Вопрос финансирования всегда стоит остро. Рынок твердых сплавов волатилен, и цена партии может меняться в зависимости от курса вольфрама. Однако есть факторы, влияющие на итоговый бюджет закупки, которые не всегда очевидны на первый взгляд.
При расчете расходов учитывайте не только цену за штуку, но и ресурс работы. Дешевая заготовка из низкосортного сплава может отработать в 3 раза меньше. В итоге экономия на входе оборачивается убытками на выходе. По практике: реальная стоимость метра протянутого металла на качественной волоке ниже на 15-20%.
Ориентировочная структура затрат (пример)
Для понимания масштаба приведем усредненные данные по рынку (цены могут варьироваться):
| Статья расходов | ГОСТ 5426-76 (Спец) | Универсальные (Аналог) | Примечание |
|---|---|---|---|
| Стоимость заготовок | 25 000 руб. | 20 000 руб. | За 10 шт. |
| Обработка (шлифовка) | 5 000 руб. | 5 000 руб. | Одинаковая |
| Ресурс (тонн металла) | 50 тонн | 35 тонн | До износа |
| Затраты на 1 тонну | 600 руб. | 714 руб. | Реальная выгода |
Как видно, спецзаготовка выгоднее в долгосроке. Где купить надежный материал? Ищите прямых производителей твердых сплавов или крупных дистрибьюторов с собственными складами. Работа через посредников увеличивает риски и затраты. Иногда выгоднее рассмотреть варианты с лизингом оборудования для обработки, если вы планируете масштабировать производство инструмента.
Где купить и поставщики
На рынке много предложений, но не все они соответствуют ГОСТ 5426-76. Часто под видом ВК8 продают переплав или смесь. Вот в чём загвоздка. При выборе поставщика обращайте внимание на наличие собственной лаборатории у продавца. Если они могут показать спектральный анализ — это хороший знак.
Крупные заводы твердых сплавов редко отпускают малые партии физическим лицам. Поэтому основные поставщики — это специализированные инструментальные фирмы. Запрашивайте образец перед закупкой большой партии. Проверьте его на скол и твердость. Это сэкономит нервы и время наладчиков.
Дефекты и риски эксплуатации
Наиболее вероятные дефекты, с которыми можно столкнуться, делятся на явные и скрытые. Скрытые выявляются только в процессе работы или в лаборатории.
- Выкрашивание углов ручья: Происходит при использовании слишком твердого сплава (ВК6) для шестигранника. Углы не выдерживают циклических нагрузок. Лечится переходом на ВК15-ВК20.
- Неоднородность плотности: Визуально не определяется. Проявляется в неравномерном износе канала. Подтверждается измерением плотности заготовки (архимедов метод).
- Трещины при запрессовке: Возникают из-за несоответствия посадочных размеров или наличия скрытых напряжений в заготовке. Критично соблюдать допуски h11/H11.
Вопросы технологов
Можно ли хранить заготовки без упаковки?
Не рекомендуется. Твердый сплав не ржавеет, но пыль и грязь могут повредить полированные поверхности. Храните в коробках с разделителями.
Какой срок годности у волок-заготовок?
Срок годности не ограничен, если соблюдены условия хранения (сухое помещение, отсутствие ударов). Свойства сплава со временем не деградируют.
Нужен ли паспорт на каждую штуку?
Обычно паспорт выдается на партию. Но маркировка на каждой заготовке обязательна. Без маркировки — брак.
Влияет ли размер на цену?
Прямо — да. Чем больше объем сплава, тем выше цена. Но стоимость обработки может быть одинаковой для близких размеров. А что если вам нужен нестандарт? Тогда цена вырастет значительно из-за настройки оборудования.
Заключение
ГОСТ 5426-76 остается актуальным, узкоспециализированным и практичным документом. Его глубинное понимание и скрупулезное соблюдение позволяют технологическим службам обеспечивать стабильное высокое качество шестигранного проката. Минимизировать простои волочильного оборудования и снижать себестоимость продукции за счет увеличения стойкости дорогостоящего инструмента — главная цель. Грамотный подход к выбору марки и поставщика позволит оптимизировать инвестиции в инструментальную оснастку. Доверяйте, но проверяйте — эта формула работает и здесь.
