В машиностроении надежность изделия закладывается на этапе выбора материалов. Медная фольга — фундаментальный элемент для токопроводящих цепей, радиаторов и уплотнений. Однако незнание нюансов ГОСТ 5638-75 часто ведет к браку и финансовым потерям. Этот документ регламентирует производство рулонной фольги для технических целей в России. Как технолог с опытом, скажу прямо: экономия на правильной марке меди выходит боком.
Данный обзор расставляет акценты с практической точки зрения. Мы разберем, как выбрать материал, чтобы не переплачивать, но и не получить лом на входе в производство. Технические условия здесь — не просто бумага, а инструкция по выживанию в цеху.
Важно сразу отметить: стандарт ориентирован на промышленность, а не на пищевую упаковку. Ошибки в классификации случаются часто. Ниже — детальный разбор требований, которые влияют на итоговую стоимость партии и качество готовой продукции.
Назначение и сферы применения стандарта

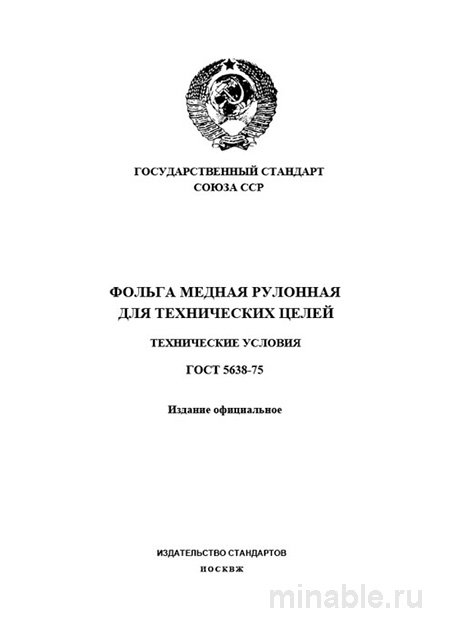

ГОСТ 5638-75 устанавливает правила для холоднокатаной медной фольги в рулонах. Ключевая фраза — «для технических целей». Это сужает круг применения, но делает требования конкретнее. Основные ниши:
- Электротехника: основа для печатных плат, экранирование кабелей.
- Машиностроение: прокладки, вкладыши подшипников, теплоотводы.
- Строительство: гидроизоляция, кровельные элементы.
- Химпром: аккумуляторы и гальваника.
Есть нюанс. Стандарт не работает для сплавов (бронза, латунь) и пищевой фольги. Для них существуют другие нормативы. Путаница здесь недопустима.
Требования к материалу и геометрии
Согласно документу, сырьем служат марки М, М00, М1, М1р, М2, М2р, М3, М3р по ГОСТ 859. Выбор марки — критический шаг.
На практике закупщики часто берут М3 ради экономии. Но для гибких плат или ответственных уплотнений нужна медь высших марок (М, М00). Разница в содержании кислорода и примесей влияет на пластичность и коррозионную стойкость. Дешевле не значит выгоднее.
Геометрия тоже под жестким контролем:
- Толщина: 0,0075–0,200 мм. Допуски зависят от размера. Для тонкой фольги (до 0,04 мм) — ±0,003 мм, для толстой — ±0,01 мм.
- Ширина: 40–600 мм. Отклонение не более +2 мм.
- Длина: минимум 150 погонных метров (для толщины до 0,05 мм).
Механические свойства делятся на твердое (Т) и мягкое (М) состояние. Твердое — прочность от 300 МПа, удлинение до 2%. Мягкое — прочность от 200 МПа, удлинение от 15%. Мы проверяем это выборочно, так как материал в штампе ведет себя по-разному.
Сравнение стандартов и цены
Часто возникает дилемма: брать по ГОСТ 5638-75 или по ГОСТ Р 52200-2004 (для печатных плат). Разница существенная. Первый — общий технический, второй — узкоспециализированный для электроники.
| Параметр | ГОСТ 5638-75 (Тех. цели) | ГОСТ Р 52200-2004 (Платы) | Ориентир цены (руб/кг)* |
|---|---|---|---|
| Назначение | Уплотнения, экраны, радиаторы | Фольгированные диэлектрики | 800 – 1200 |
| Марки меди | М, М00, М1... М3р | Только М1(Э), М1Ф(Э) | 1300 – 1800 |
| Шероховатость | Не нормируется | Строго (Rz, Ra) | — |
| Допуски | Общие (±0,003 мм) | Жесткие (±0,001 мм) | — |
| Электропроводность | Не контролируется | Обязательно | — |
*Цены ориентировочные, зависят от объема и биржи LME.
Использовать фольгу 5638-75 для плат — ошибка, ведущая к браку травления. А брать дорогую электротехническую фольгу для прокладок — просто выбрасывать деньги. Вот в чём загвоздка.
Бюджет закупки и окупаемость
Формирование бюджета на медную фольгу требует учета не только цены за килограмм. Влияют марка, состояние (М/Т) и упаковка. Гидрофобная ингибированная упаковка стоит дороже, но спасает от окисления при хранении.
Если купить партию без сертификата или с нарушением геометрии, простой линии обойдется в разы дороже экономии на входном контроле. Мы считали: брак из-за надрывов кромки на высокоскоростной линии съедает до 15% материала. Это прямые убытки.
Где искать поставщиков? Лучше работать с заводами-производителями или крупными дистрибьюторами цветмета. Мелкие перекупы часто не могут гарантировать соответствие марки М1р, подсовывая М2. Проверяйте документы.
Приемка и типичные дефекты
Приемка по ГОСТ 5638-75 — многоэтапный процесс. Игнорирование этапов чревато рисками. Каждый рулон осматривают визуально. Поверхность чистая, без раковин и коррозии. Кромки — ровные, без заусенцев.
Надрывы кромки — бич производства. Они ведут к обрывам на линии. Толщину меряют микрометром в нескольких точках. Разнотолщинность недопустима.
Испытания на растяжение обязательны для подтверждения состояния (М или Т). Был случай: партия прошла по сертификату, но в штампе фольга «мягкая» трескалась. Оказалась перекатана. Свои испытания — единственная защита.
Вопросы технологов
Можно ли использовать фольгу М3 для печатных плат?
Нет. Для плат нужны марки с нормируемой электропроводностью (М1). М3 даст высокий процент брака при травлении.
Какая минимальная длина рулона?
Для толщины до 0,05 мм — не менее 150 метров. Для thicker фольги — по договору.
Влияет ли упаковка на цену?
Да. Вакуумная упаковка с ингибиторами увеличивает затраты, но сохраняет материал годами. Для склада это выгодно.
Как проверить состояние (М или Т) без лаборатории?
Только приблизительно. Мягкая фольга легко гнется без хруста, твердая — пружинит. Но точный ответ даст только разрывная машина.
Заключение
ГОСТ 5638-75 — рабочий инструмент, а не формальность. Понимание стандарта от закупки до приемки гарантирует бесперебойную работу. Доверяйте, но проверяйте сертификаты и геометрию. Правильный выбор материала окупается отсутствием простоев и рекламаций.
