ГОСТ 5639-82: Определение зерна стали — цена анализа и методы контроля

Назначение и область применения

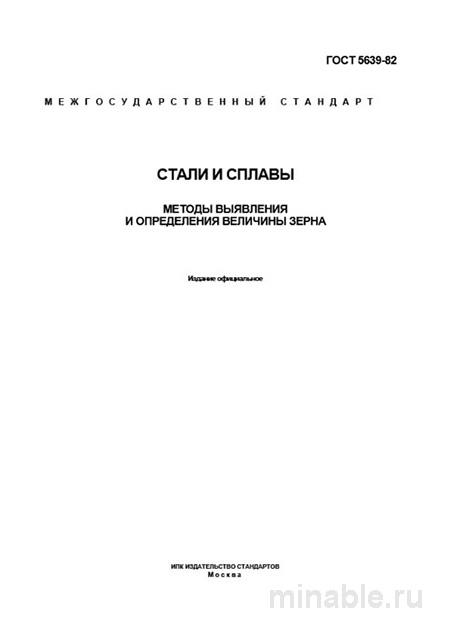

ГОСТ 5639-82 устанавливает унифицированные методики для выявления действительной и наследственной величины зерна. Ключевой акцент — на воспроизводимость результатов. Метод не работает с сырьем напрямую. Его область применения — лабораторный контроль образцов, вырезанных из продукции или отлитых в одной партии.

Стандарт применяется повсеместно: приемка проката, контроль после ковки, штамповки и термообработки. Именно закалка или отжиг являются точкой бифуркации, где формируется итоговая структура. На практике часто сталкиваюсь с тем, что именно на этом этапе случается перегрев. И если не проверить зерно — деталь рассыпется под нагрузкой.

Область применения охватывает углеродистые, легированные стали и сплавы. Важно понимать нюанс: стандарт регламентирует методы не для оценки общей структуры, а именно для определения размера зерна. Это узкая, но крайне значимая задача. Для аустенитных сталей — одно, для ферритных — другое. Путать нельзя.

Методы выявления и оценки зерна

ГОСТ 5639-82 предлагает не один, а целых пять методов анализа. Это позволяет гибко подходить к исследованию в зависимости от типа сплава и оснащенности лаборатории. Выбор метода зависит от задачи: действительное зерно или наследственное.

Метод I (Сравнительный): Самый распространенный в цеховых лабораториях. Заключается в сравнении микрошлифа с эталонными таблицами стандарта. Требует от лаборанта высокой квалификации. Возможен субъективный разброс. Честно говоря, человеческий фактор здесь играет большую роль.

Метод II (Подсчет зерен): Более точный, но трудоемкий. Подсчет количества зерен на единицу площади. Результат — объективная количественная характеристика. Для арбитражных споров лучше использовать именно его.

Метод III (По эквивалентному диаметру) и Метод IV (По наибольшему линейному размеру): Используются для особо крупных или деформированных зерен. Часто в литых или кованых изделиях, где структура неоднородна.

Метод V (Определение наследственной склонности): Ключевой метод для оценки перегрева. Образец закаливается с фиксированной высокой температуры (950-1300 °C), после чего определяется номер зерна. На практике часто сталкиваюсь с тем, что именно этот метод выявляет скрытый пережог партии поковок. Визуально металл может выглядеть идеально, но структура уже разрушена.

Тонкости приемки на производстве:

• Отбор проб: Место должно быть репрезентативным. Для проката — торец или середина прутка. Для поковок — участок с наименьшей и наибольшей деформацией.
• Подготовка микрошлифа: Качество травления — 90% успеха. Недотравленный шлиф не выявит границ, перетравленный — исказит. Подбор травителя (4-5% азотная кислота в спирте) должен быть отточен.
• Оборудование: Контроль на металлографическом микроскопе при увеличениях от х50 до х100. Раз за разом при приемке мы проверяем калибровку. Малейшая ошибка в увеличении приводит к неверному номеру зерна.

Сравнение стандартов и таблица затрат

ГОСТ 5639-82 часто путают с ГОСТ 8233-56 или ASTM E112. Разница фундаментальная. 5639-й — узкая специализация на размере зерна. 8233-й — оценка типа и характера микроструктуры (сорбит, перлит, графит). ASTM E112 — международный аналог 5639-го с более развитой математической базой.

Для отдела закупок важно понимать разницу в стоимости и целях. Контроль по 5639-му требует специализированных травителей и эталонов. Это дороже, но для ответственных деталей — обязательно. Для общестроительного металла можно обойтись упрощенным контролем и сэкономить.

Ниже приведена сравнительная таблица, которая помогает выбрать метод контроля в зависимости от задачи и бюджета.

Как видно, затраты на контроль по 5639-му стандарту выше на 15-25%. Но для цементуемых сталей это оправдано: один брак на термообработке стоит в сотни раз дороже. Для арматуры — избыточно. Выбор стандарта должен соответствовать реальной нагрузке узла. Неочевидный плюс: точный контроль зерна снижает риск хладноломкости.

Бюджет на лабораторию и окупаемость

Внедрение контроля по ГОСТ 5639-82 требует инвестиций. Нужно оборудование: металлографический микроскоп (х50-х1000), шлифовально-полировальный станок, набор травителей, эталонные таблицы зерна. Расходы на оснащение лаборатории стартуют от 800 тыс. рублей.

Но считаем окупаемость. Один случай брака партии шестерен из-за крупного зерна (перегрев) может обойтись в 2-5 млн рублей. Это не только стоимость металла, но и простои печей, переделка, штрафы. Одна выявленная «плохая» плавка на входе окупает оборудование за 10-14 месяцев.

На практике мы проверяли поставщика, который давал идеальный сертификат по механическим свойствам, но зерно «плыло». Причина — нарушение режима нагрева в печи. Без теста по 5639-му этот металл ушел бы в закалку. Бюджет на предотвращение такого инцидента — копейки. Поэтому в ТУ на ответственные детали этот пункт должен быть обязательным. Без права замены на «сертификат».

Где заказать и типичные риски

Если собственной лаборатории нет, обращаются в сторонние центры. Здесь важно не попасть на формальную отписку. Заказать металлографическое исследование можно в НИИ металлов или независимых лабораториях при заводах. Но есть риски.

Частая проблема — некомпетентность исполнителя. Зерно нужно уметь «читать». Один и тот же шлиф два разных лаборанта могут оценить по-разному (особенно по Методу I). Поэтому при выборе подрядчика спрашивайте не только аккредитацию, но и опыт сотрудников, референсы по термообработке. А что если ошибутся?

Типичные дефекты, которые выявляет метод:

• Неравномерность зерна (разнозернистость): Признак нарушения режимов термообработки или неоднородности слитка.
• Перегрев/Пережог: Резкое укрупнение зерна (№1-4 по ГОСТ). Выявляется Методом V. Такой металл бракуется безоговорочно.
• Недопустимо мелкое зерно: Для некоторых операций (штамповки) слишком мелкое зерно может ухудшить обрабатываемость.

Требуйте протокол с микрофотографиями, а не просто штамп «соответствует». Фото показывает всю картину. Если структура «скачет» по полю зрения — металл неоднороден, использовать для цементации опасно. И это важно.

Вопросы по контролю и стоимости услуг

Сколько стоит одно исследование зерна?
В среднем от 6 до 11 тысяч рублей за партию, в зависимости от количества шлифов и метода (наследственность дороже). Оптом — скидка.

Можно ли заменить ГОСТ 5639-82 на ASTM E112?
Да, для экспорта это даже предпочтительнее. Но для работы с российской техдокументацией требуется именно отечественный стандарт в спецификациях.

Какой минимальный объем партии для проверки?
Проверяют выборочно: 1-2 образца от партии. Если партия крупная или поставщик новый — увеличивают выборку. Это разумно.

Влияет ли марка стали на выбор метода?
Да. Для аустенитных сталей нужны одни травители, для ферритных — другие. Уточняйте при заказе.

В сухом остатке: ГОСТ 5639-82 — это рабочий инструмент, а не архивная пыль. Его применение позволяет прогнозировать поведение металла при термообработке. Грамотный входной контроль с оценкой зерна — страховка от брака. В современном производстве, где цена ошибки растет, экономить на этом этапе — значит сознательно идти на риск. Кстати, это того не стоит.
