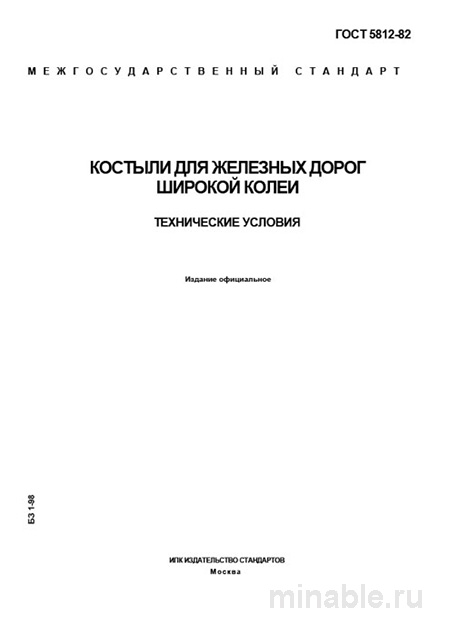

Когда речь заходит о безопасности железнодорожного движения, мелочей не бывает. Костыль — элемент, который на первый взгляд кажется простым, но именно он удерживает рельс на деревянной шпале, воспринимая колоссальные динамические нагрузки. ГОСТ 5812-82 задаёт жёсткие рамки качества для этих изделий, и отступление от стандарта — это не экономия, а прямой риск. Разберём, какие требования предъявляет документ, как проверить партию при приёмке и почему костыли для железных дорог цена которых кажется привлекательной, могут обойтись дороже в эксплуатации.
Стандарт распространяется на костыли класса точности С для крепления рельсов типов Р50, Р65, Р75 к деревянным пропитанным шпалам на путях широкой колеи 1520 мм . Важный момент: геометрия и материал изделия рассчитаны именно на работу в паре с древесиной, а не с бетоном или полимерными основаниями.
Кстати, многие путают костыль с шурупом или болтом. Но принцип работы иной: удерживающая сила возникает за счёт упругого сопротивления древесины под головкой, а не за счёт резьбы. Поэтому форма, твёрдость и качество поверхности — критичны. Вот в чём загвоздка.
Назначение и область применения
Костыли по ГОСТ 5812-82 применяют на магистральных железных дорогах общего пользования и путях промышленных предприятий. Основная задача — жёсткая фиксация рельса в проектом положении при прохождении подвижного состава. Изделие работает на выдёргивание, а не на срез, что определяет требования к геометрии подголовочной части и острия.
Для районов с холодным климатом предусмотрено исполнение ХЛ по ГОСТ 15150-69 из спокойных сталей . Это не формальность: при низких температурах хрупкость металла растёт, и обычная сталь может дать трещину при забивании или эксплуатации.
Технические требования: материал, геометрия, испытания
Стандарт чётко регламентирует три ключевых параметра: марку стали, размеры и механические свойства. Нарушение любого из них — основание для браковки всей партии.
Материал и твёрдость
Для изготовления используют сталь Ст3 или Ст4 по ГОСТ 380-94 . Почему не Ст5? Потому что для данной задачи важнее пластичность, чем предельная прочность: слишком твёрдый костыль расколет пропитанную шпалу при забивке. Твердость готового изделия должна лежать в диапазоне 285–415 HB — проверяют это на каждом этапе приёмки.
На практике часто сталкиваюсь с тем, что поставщики экономят на термообработке. Результат — мягкие костыли, которые «плывут» под нагрузкой. И это важно.
Геометрия и допуски
Типовой костыль имеет длину 165 мм и массу 0,378 кг, но доступны и удлинённые варианты: 205, 230, 280 мм для работ на пучинистых участках . Критичны два параметра: толщина лезвия заострённой части (не более 2 мм) и смещение острия относительно оси стержня (допуск ±1,5 мм) . Несоответствие ведёт к раскалыванию шпалы и снижению удерживающей способности.
А что если острие заточено симметрично, как игла? Ошибка. Профиль должен быть асимметричным — это облегчает вход в древесину и снижает риск раскола. Мелочь? Да. Но именно такие «мелочи» определяют ресурс крепления.
Испытания на прочность
Каждый костыль должен выдерживать растягивающую нагрузку 49 кН (5 тс) без разрушения соединения головки со стержнем . Испытания проводят на разрывных машинах по схеме из приложения 1 к ГОСТ. Партия, в которой хотя бы один образец не прошёл тест, бракуется полностью.
Приёмка и контроль качества: чек-лист для инженера
Приёмка — не формальность. Мы всегда проводим трёхступенчатый контроль: визуальный осмотр, обмер геометрии, проверка механических свойств. И да, вскрываем каждый 10-й ящик, а не первый попавшийся.
Визуальный осмотр
Проверяем наличие заусенцев, наплывов под головкой (допуск ≤2 мм), качество покрытия . Особое внимание — зоне перехода стержня в головку: именно там чаще всего возникают усталостные трещины.
Обмер и твёрдость
Используем штангенциркуль, шаблоны, твердомер Бринелля. Замеряем высоту, ширину пера, диаметр головки, толщину острия. Твердость проверяем на теле костыля, ближе к головке — это обязательный пункт приёмки.
Испытание на изгиб
Выборочные образцы изгибают на 90° вокруг оправки диаметром 20 мм в холодном состоянии. После деформации на поверхности не должно быть трещин, расслоений, надрывов. Тест отлично выявляет неметаллические включения и пережог металла.
Честно говоря, многие лаборатории экономят время и пропускают этот этап. Но именно изгиб «ловит» скрытые дефекты, которые не видны при визуальном осмотре.
Бюджет, окупаемость и расчёт затрат
Планируя затраты на ремонт пути, важно учитывать не только закупочную цену костылей, но и их ресурс. Дешёвая партия с отклонениями по твёрдости может потребовать замены через 2–3 года вместо нормативных 8–10 лет. Вот в чём загвоздка.
Сравним типовые варианты в таблице. Данные актуальны для центрального региона РФ, стоимость указана с учётом доставки до объекта.
| Параметр | Типовой костыль 165 мм | Удлинённый 230 мм | Б/у после восстановления |
|---|---|---|---|
| Масса, кг | 0,378 | 0,509 | 0,36–0,38 |
| Материал | Ст3/Ст4 ГОСТ 380-94 | Ст3/Ст4 ГОСТ 380-94 | Ст3 (б/у) |
| Твердость, HB | 285–415 | 285–415 | не нормируется |
| Цена за тонну, руб. | 73 500–124 000 | 85 000–140 000 | 42 000 |
| Ориентировочный ресурс, лет | 8–10 | 10–12 | 3–5 |
| Окупаемость при ремонте | 22–26 мес. | 28–34 мес. | 12–18 мес. |
Расчёт простой: если бюджет позволяет, берите новые костыли по ГОСТ — окупаемость за счёт снижения частоты ремонтов. Если нужны временные решения для вспомогательных путей — рассмотрите восстановленные, но только с протоколом испытаний.
Подводные камни? Да. Некоторые поставщики указывают цену за тонну, но не учитывают логистику и погрузку. Итоговая стоимость может вырасти на 15–20%. Всегда запрашивайте расчёт «под ключ».
Где купить: поставщики и критерии выбора
При поиске подрядчика обращайте внимание не только на прайс, но и на документацию. Надёжный поставщик обязан предоставить: сертификат соответствия, паспорт качества с протоколами испытаний на твёрдость и растяжение, акт входного контроля.
Если коротко: не гонитесь за минимальной ценой. Лучше купить партию с небольшим запасом по стоимости, но с гарантией соответствия ГОСТ, чем потом платить за внеплановый ремонт пути.
Кстати, многие заводы предлагают изготовление под заказ — с нанесением маркировки, упаковки в контейнеры, доставкой ж/д транспортом . Это удобно для крупных проектов, но требует заблаговременного планирования.
Типичные дефекты и риски эксплуатации
Даже при соблюдении ГОСТ возможны проблемы. Чаще всего встречаются: неравномерное цинкование (наплывы у острия), недокал (твёрдость ниже 285 HB), микротрещины в зоне перехода головки в стержень.
Что делать? Во-первых, проводить входной контроль выборочно, но из разных ящиков партии. Во-вторых, хранить костыли в закрытых сухих помещениях — складирование под открытым небом ускоряет коррозию, даже при наличии покрытия.
Неочевидный плюс: если на объекте есть портативный твердомер, можно проверить 5–10 костылей из каждой партии прямо на складе приёмки. Это занимает 10–15 минут, но страхует от брака.
А что если дефект обнаружен уже после забивки? Тогда — демонтаж, замена, перерасход времени и средств. Проще потратить час на приёмку, чем неделю на переделку.
Вопросы от практиков
Можно ли использовать костыли по ГОСТ 1195-79 вместо ГОСТ 5812-82? Нет, это разные классы ответственности: 1195-79 — для вспомогательных креплений, 5812-82 — для магистральных путей. Применение не по назначению — нарушение правил эксплуатации.
Какая цена считается адекватной для новых костылей 165 мм? В 2026 году диапазон 73 500–124 000 руб./тонну считается рыночным . Всё, что существенно ниже, — повод запросить дополнительные документы.
Как проверить качество цинкового покрытия без лаборатории? Визуально: покрытие должно быть равномерным, без подтёков и оголённых участков. Можно провести тест «на царапину»: острым предметом слегка поскрести поверхность — если цинк отслаивается легко, это брак.
Стоит ли заказать удлинённые костыли для обычного ремонта? Только если путь проходит по пучинистым грунтам. В остальных случаях переплата не окупится — типовые 165 мм обеспечивают достаточную удерживающую силу.
Резюмирую: ГОСТ 5812-82 — не бюрократия, а инструмент снижения рисков. Соблюдение стандарта на всех этапах — от закупки до укладки — это вклад в бесперебойную работу пути. И да, иногда дешевле заплатить чуть больше сейчас, чем тратить бюджет на ремонты потом.
