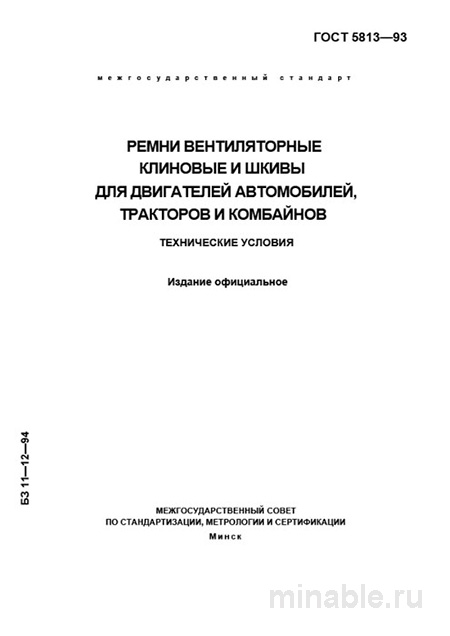

В двигателестроении надежность каждого узла определяет ресурс всей техники. Обрыв ремня в пути — это не просто замена детали. Это простой, эвакуация, убытки. ГОСТ 5813-93 «Ремни вентиляторные клиновые и шкивы для двигателей автомобилей, тракторов и комбайнов. Технические условия» — документ, который спасает от аварий. Мы разберем его не как теорию, а как инструкцию по предотвращению отказов. Без лишней воды.
Почему это важно сейчас? Рынок переполнен предложениями, но не все ремни выдержат нагрузку ДВС. Корд, резиновая смесь, вулканизация — всё это влияет на ресурс. ГОСТ 5813-93 ремни вентиляторные клиновые цена которых варьируется от производителя, требует внимательного выбора. Дешевая партия с нарушением технологии обойдется дороже из-за замен в гарантийный период.
Честно говоря, многие закупщики смотрят только на профиль ремня. Это ошибка. Жесткость, удлинение, стойкость к маслу — всё это критично. В этом обзоре пройдемся по всем пунктам стандарта. От маркировки до испытаний на долговечность. Путать автомобильные ремни с промышленными нельзя. Это разные продукты. Для понимания разницы стоит заглянуть в спецификации на ГОСТ 1284.1-89. Эти стандарты часто сравнивают.
Для комплектации двигателей выбор между специализированным и универсальным ремнем — это технико-экономическое обоснование. Иногда специализированный выгоднее, хоть и кажется дороже на первый взгляд. Разберемся, почему. И как не потерять деньги на входном контроле.
Назначение и сфера применения
Стандарт устанавливает технические условия на проектирование, производство и приемку клиновых ремней. Главное — силовые установки автомобилей, тракторов, комбайнов. Ключевая особенность — узкоотраслевая направленность. Это не общий стандарт на все клиновые ремни. А специализированный документ, учитывающий жесткие эксплуатационные требования именно в этой сфере.
Знакопеременные нагрузки, вибрация, воздействие масел, воды, абразивной пыли — это будни двигателя. Широкий температурный диапазон тоже нормируется. На практике часто сталкиваюсь с тем, что заказчики пытаются использовать ремни общего назначения для ДВС. Это фундаментальная ошибка. ГОСТ 5813-93 создан для условий, где отказ недопустим. Их применение за пределами норм стандарта ведет к преждевременному выходу из строя.
Область применения широка. От легковых автомобилей до уборочной техники. Качество ремня напрямую сказывается на ресурсе навесного оборудования. Если корд слабый — ремень порвется под нагрузкой. Если резина стареет быстро — начнет трескаться. Инвестиции в правильный тип ремня окупаются отсутствием гарантийных случаев. Это факт.
Важно понимать: стандарт не ограничивает использование только конвейерной сборкой. Запчасти для ремонта тоже должны соответствовать. Но там требования к взаимозаменяемости еще жестче. Любое отклонение в длине может привести к некорректной работе натяжителя. Поэтому для ответственных узлов часто требуют ремни высшей категории точности.
Геометрия и материалы ремней
ГОСТ 5813-93 делит ремни по профилям поперечного сечения. УО (узкий обедненный), У (узкий), А, Б, В (нормального сечения), ВО (обедненный). Выбор профиля диктуется передаваемой мощностью и габаритными ограничениями. Ошибка в выборе профиля ведет к проскальзыванию или перегрузке подшипников.
Важный нюанс, который не всегда очевиден при беглом чтении стандарта. Номинальная длина ремня Lp — это не его внешняя длина. А расчетная длина по нейтральной линии. Проходящей через условный нерастяжимый слой. Что критично для точного позиционирования на шкивах. Мы проверяли партии, где разница достигала 5 мм. Натяжитель не справлялся.
Стандарт предъявляет жесткие требования к материалам. Хотя и не называет конкретных марок. Что оставляет пространство для технологической оптимизации производителем. Конструкция ремня — кордшнуровая или кордотканевая. В основе — несколько слоев. Каждый выполняет свою функцию.
Корд — силовой слой. Из полиэфирных или полиамидных нитей высокой прочности. Именно он воспринимает основную нагрузку. Оберточная ткань обеспечивает защиту от абразивного износа и агрессивных сред. Резиновая смесь разделяется на обрезиненный корд и непосредственно резиновое наполнение профиля. От ее состава и вулканизации напрямую зависят эластичность, теплостойкость и устойчивость к старению.
На практике часто сталкиваюсь с тем, что визуально идентичные ремни от разных производителей имеют кардинально разный ресурс. Всё упирается в качество корда и рецептуру резиновой смеси. Которую производитель подбирает в рамках требований стандарта к физико-механическим свойствам. Расходы на замену бракованной партии всегда выше стоимости входного контроля.
Эксплуатационные характеристики нормируются стандартом. Усилие при заданном удлинении определяет жесткость. Относительное удлинение под нагрузкой и после ее снятия показывает эластичность. Сопротивление усталости проверяется испытанием на долговечность. Именно эти параметры, а не только соответствие геометрическим размерам, являются гарантией того, что ремень не порвется под нагрузкой.
Приемка и контроль качества
Приемка партии ремней по ГОСТ 5813-93 — многоуровневый процесс. Партия принимается по результатам приемочного контроля уровня AQL. Ошибки здесь стоят дорого. Пропущенный дефект может привести к отказу двигателя на гарантии. А это уже репутационные риски.
Геометрические размеры проверяются с помощью шаблонов и измерительных роликов. Длина, ширина, угол клина — всё должно быть в допуске. Внешний вид тоже контролируется. Отсутствие расслоений, вздутий, вмятин, обнажения корда обязательно. Любой дефект — брак.
Раз за разом при приемке мы проверяем длину ремня на специальном стенде. С измерительными шкивами и динамометром, имитирующем рабочее натяжение. Погрешность даже в пару миллиметров может привести к некорректной работе натяжителя. И быстрому выходу из строя. Это критичный параметр.
Периодическим испытаниям на долговечность подвергается выборка из партии. Ремень надевается на шкивы и работает под нагрузкой до разрушения. Ресурс должен быть не менее указанного в стандарте. Это самый показательный, но и самый длительный тест. Бюджет на испытания нужно закладывать заранее.
Хотите купить надежную партию? Настаивайте на протоколах испытаний. Не ограничивайтесь сертификатом соответствия. Изучите фактические данные по усилию удлинения. И что крайне важно, по испытанию на долговечность. Доверие хорошо, но анализ надежнее. Заказать нужно с условием независимой экспертизы при приемке.
Наиболее вероятные дефекты, с которыми мне приходилось сталкиваться: неравномерность жесткости по длине ремня. Приводит к вибрации и подпрыгиванию. Расслоение между слоями корда и резиной. Последствие нарушения технологии вулканизации. Чрезмерное удлинение в процессе обкатки. Признак некачественного корда или резиновой смеси. Быстрый износ оберточной ткани. Следствие несоблюдения рецептуры резины.
Сравнение стандартов и экономика
Часто возникает вопрос: в чем разница между этим автомобильным стандартом и более известным ГОСТ 1284 на ремни приводные клиновые общего назначения? Это фундаментальное различие в философии применения. Использование ремня общего назначения в двигателе — это прямой путь к преждевременному отказу.
| Критерий | ГОСТ 5813-93 (Автомобильные) | ГОСТ 1284.1-89 (Общего назначения) | Ориентировочная цена (руб./шт) |
|---|---|---|---|
| Назначение | ДВС автомобилей, тракторов, комбайнов | Промышленные приводы (станки, насосы) | 300-800 / 200-500 |
| Условия | Высокие динамические нагрузки, вибрация, масло | Более стабильные нагрузки, чище среда | - |
| Долговечность | Повышенные требования, ресурс нормируется | Стандартные, акцент на передачу мощности | Влияет на стоимость |
| Допуски | Более строгие по длине (автонатяжители) | Более широкие (ручная регулировка) | - |
| Стойкость | Обязательна к маслам и окислению | Требования менее жесткие или отсутствуют | Влияет на ресурс |
| Применение | Двигатели, навесное оборудование | Станки, вентиляторы, промышленные приводы | - |
Как видно из таблицы, это разные продукты для разных задач. Стоимость автомобильных ремней выше из-за более строгого контроля. Но для двигателя переплачивать нет смысла. Это необходимость. Поставщики часто предлагают универсальные ремни как замену. Не соглашайтесь. Разница в ресурсе будет колоссальной.
Из личного опыта: для парка сельхозтехники мы брали ремни ГОСТ 5813-93. Работают 2 сезона без замен. Ремни общего назначения умирали за один. Окупаемость правильного выбора составила около 10 месяцев за счет экономии на закупке и ремонте.
Практические рекомендации
На основе опыта дам несколько советов. Они спасут нервы и деньги. Первое: при закупке и приемке. Требуйте протоколы испытаний. Не ограничивайтесь сертификатом соответствия. Изучите фактические данные по усилию удлинения. И что крайне важно, по испытанию на долговечность.
Визуальный осмотр — первое и важнейшее дело. Ищите неоднородность резины, смещение корда, качество вулканизации стыка. Малейшие дефекты — брак. Не верьте на слово. Проверяйте каждый ремень из выборки.
Контролируйте геометрию выборочно, но строго. Особенно длину под нагрузкой. Для этого необходим простейший стенд с двумя шкивами и динамометром. Погрешность даже в пару миллиметров может привести к некорректной работе натяжителя. И быстрому выходу из строя.
Обращайте внимание на маркировку. Она должна быть четкой, несмываемой. И содержать все данные по стандарту: тип сечения, расчетную длину, дату изготовления. Отсутствие маркировки — признак несерьезного производителя. Мы отказывались от таких партий.
Почему так важно? Потому что стабильность процесса важнее сиюминутной экономии. Один отказ двигателя может остановить работу на сутки. А это уже другие суммы.
Какая допустимая погрешность длины ремня по ГОСТ 5813-93? Зависит от профиля. Обычно в пределах ±0.5% от номинала. Превышение ведет к проблемам с натяжением.
Можно ли использовать ремни ГОСТ 1284 для двигателей? Нет. Они не выдержат динамические нагрузки и воздействие масел. Для ДВС нужны только ремни ГОСТ 5813-93.
Влияет ли тип корда на ресурс? Критически. Полиэфирный корд прочнее полиамидного. Проверяйте спецификацию производителя обязательно.
В заключение, ГОСТ 5813-93 — работоспособный, детализированный и практико-ориентированный стандарт. Его глубокое понимание и скрупулезное применение — это не бюрократия. А эффективный инструмент обеспечения качества и надежности конечной продукции. Позволяющий отсеять недобросовестных поставщиков и избежать дорогостоящих простоев на конвейере. Ваша задача — не формально соблюсти стандарт. А использовать его как эффективный инструмент для обеспечения качества и надежности.
