Описание

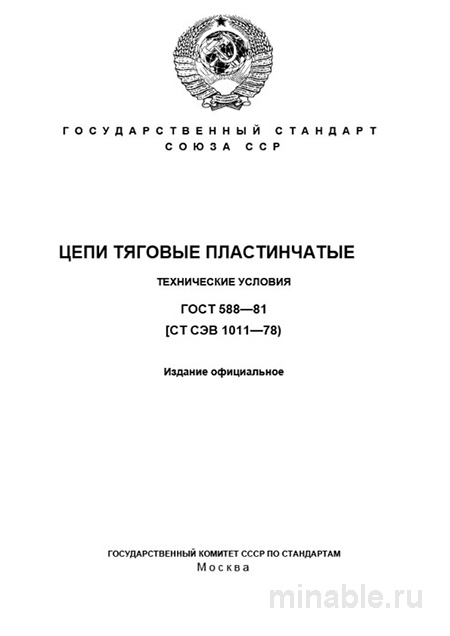

В конвейерных системах каждый элемент несет нагрузку. Обрыв цепи — это не просто ремонт. Это простой линии, срыв поставок, убытки. ГОСТ 588-81 «Цепи тяговые пластинчатые. Технические условия» — документ, который определяет надежность узла. Мы разберем его не как теорию, а как инструкцию по предотвращению аварий. Без лишней воды.
Почему это важно сейчас? Рынок предлагает много заменителей. Но не все цепи выдерживают заявленные нагрузки. Материал, термообработка, геометрия — всё это влияет на ресурс. ГОСТ 588-81 цепи тяговые пластинчатые цена которых варьируется от производителя, требует внимательного выбора. Дешевая партия с нарушением закалки обойдется дороже из-за замен.
Честно говоря, многие закупщики смотрят только на шаг цепи. Это ошибка. Твердость валиков, глубина цементации, соосность — всё это критично. В этом обзоре пройдемся по всем пунктам стандарта. От марки стали до испытаний на разрыв. Путать тяговые цепи с приводными нельзя. Это разные продукты. Для понимания разницы стоит заглянуть в спецификации на 40Х или 40ХН. Эти стали часто идут на пластины.
Для комплектации элеваторов и транспортеров выбор между тяговой и приводной цепью — это технико-экономическое обоснование. Иногда тяговая выгоднее, хоть и кажется массивнее на первый взгляд. Разберемся, почему. И как не потерять деньги на входном контроле. Материалы вроде 15Х и 20Х идут на валики, что важно знать при приемке.
Назначение и область применения
Стандарт распространяется на тяговые пластинчатые роликовые цепи. Главное — приводные и транспортные системы машин. Ключевая область — механизмы со значительными статическими и динамическими нагрузками. Часто в агрессивной или запыленной среде. Приводы конвейеров, элеваторы, грузоподъемные устройства. Машины для сельского и лесного хозяйства.
Главное отличие этих цепей от приводных (например, по ГОСТ 13568) — функция. Если приводные передают крутящий момент, то тяговые работают на растяжение. Это фундаментально определяет конструкцию. Подход к расчету запаса прочности иной. Методика контроля тоже своя. Ошибка в выборе типа цепи ведет к быстрому износу.
Область применения широка. От зернохранилищ до лесопилок. Качество цепи напрямую сказывается на ресурсе оборудования. Если валик мягкий, цепь растянется. Если пластина хрупкая — лопнет. Инвестиции в качественный материал окупаются отсутствием аварийных остановок. Это факт.
Важно понимать: стандарт не ограничивает использование только стационарными машинами. Мобильная техника тоже использует такие узлы. Но там требования к вибрационной стойкости еще жестче. Любое отклонение в геометрии может привести к заклиниванию. Поэтому для ответственных узлов часто требуют цепи высшей категории точности.
Материалы и термообработка
ГОСТ 588-81 делит цепи по материалам. Для изготовления пластин предписывается использовать качественные конструкционные стали. Марки 45, 50, 40Х, 40ХН. Нормализованные или закаленные с отпуском. Выбор зависит от условий работы. Для ударных нагрузок легированная сталь предпочтительнее.
Для валиков, втулок и роликов — стали 15, 20, 15Х, 20Х. Обязательна цементация. Глубина 0,8-1,2 мм для валиков и втулок. Закалка до высокой твердости — 58-65 HRC. Без правильной термообработки цепь — просто металл. Ресурс падает в разы.
Важный нюанс, который не всегда очевиден при приемке. Твердость необходимо проверять не на поверхности. А на торце валика или втулки. Чтобы избежать ошибки из-за поверхностного наклепа или обезуглероживания. Я не раз сталкивался с партиями, где поверхностная твердость была в норме. Но на торцевой поверхности она едва достигала 50 HRC. Это неминуемо вело к ускоренному износу и разрыву цепи.
Геометрия тоже жестко регламентирована. Стандарт устанавливает предельные отклонения на все критические размеры. Шаг цепи, диаметры валиков и втулок, внутренняя ширина. Отклонение по шагу для новых цепей не должно превышать +0.25% от номинала. На практике это означает выборочные замеры. Не менее чем у 5-10 звеньев штангенциркулем с точностью 0.05 мм.
Механические свойства проверяются испытанием на растяжение. Каждую цепь перед отгрузкой производитель обязан испытать. Нагрузка в 1.5 раза превышает разрушающую нагрузку из таблицы стандарта. Это проверка на запас прочности. Если цепь не выдержала — партия брак.
Приемка и контроль качества
Приемка партии цепей — ответственный процесс. Выстроен на многоуровневом контроле. Ошибки здесь стоят дорого. Пропущенный дефект может привести к аварии на объекте. Простой конвейера стоит больше, чем цена цепи.
Визуальный осмотр — первое, что делаю. Ищем очевидные дефекты. Заусенцы, риски, следы коррозии, качество сварки. Особое внимание — на прессовые посадки валиков и втулок. Они должны быть выполнены аккуратно, без перекоса. Любой перекос ведет к клину.
Проверка геометрии — обязательна. Замеряем шаг цепи и внутреннюю ширину. Расхождение даже в полмиллиметра на нескольких звеньях подряд приведет к неравномерному ходу. Ускоренному износу звездочки. Расходы на замену звездочек вместе с цепью растут几何чески.
Контроль твердости — выборочно. 1-2 цепи из партии. Проверяем твердость валиков и втулок на торцевой поверхности. Это самый надежный способ отсечь недоделанную продукцию. Портативный твердомер окупится очень быстро. Сэкономит средства на простой оборудования.
Проверка гибкости — вручную. Проворачиваем несколько звеньев. Ход должен быть плавным, без заеданий и люфтов. Звенья должны свободно поворачиваться друг относительно друга. Если есть заедания — смазка не поможет. Это брак изготовления.
Хотите купить надежную партию? Настаивайте на сертификате соответствия с протоколом механических испытаний. Его отсутствие — веская причина для отказа от приемки. Доверие хорошо, но анализ надежнее. Заказать нужно с условием независимой экспертизы при приемке.
Наиболее вероятные дефекты, с которыми мне приходилось сталкиваться: недостаточная твердость рабочих поверхностей. Превышение допусков по шагу. Часто из-за некачественной обработки отверстий в пластинах. И несоосность отверстий, ведущая к клину цепи в процессе работы.
Сравнение с аналогами и экономика
ГОСТ 588-81 не является единственным стандартом на цепи. Его часто путают или сравнивают с ГОСТ 13568-97 (цепи приводные роликовые) и ГОСТ 589-85 (цепи пластинчатые общего назначения). Ключевые различия представлены в таблице. Это стандарты для принципиально разных задач.
| Параметр | ГОСТ 588-81 (Тяговые) | ГОСТ 13568-97 (Приводные) | Ориентировочная цена (руб./м) |
|---|---|---|---|
| Назначение | Перемещение грузов, растяжение | Передача крутящего момента | 2000-5000 / 1500-4000 |
| Конструкция | Крупные пластины, усиленные валики | Мелкие пластины, высокая точность шага | - |
| Материал | Цементация и закалка валиков | Объемная закалка или цементация | Влияет на стоимость |
| Требование | Разрушающая нагрузка | Износостойкость, усталостная прочность | - |
| Допуски | Жесткие на прочность | Высокоточные по шагу | - |
| Применение | Конвейеры, элеваторы | Приводы механизмов | - |
Как видно из таблицы, цепи по разным ГОСТам предназначены для разных задач. Установка приводной цепи в тяжелый пластинчатый конвейер неминуемо приведет к ее быстрому разрушению. И наоборот. Стоимость тяговых цепей выше из-за массивности. Но для тяжелых грузов они незаменимы. Бюджет на комплектацию линии можно оптимизировать грамотным выбором типа цепи.
Из личного опыта: для элеватора на зерно мы брали тяговые цепи ГОСТ 588-81. Работают 5 лет без замен. Приводные цепи там умерли бы за сезон. Окупаемость правильного выбора составила около 12 месяцев за счет экономии на закупке и ремонте.
Практические рекомендации
На основе опыта дам несколько советов. Они спасут нервы и деньги. Первое: при проектировании и подборе. Никогда не используйте цепи ГОСТ 588-81 для передачи высоких скоростей и моментов. Их стихия — высокие тяговые усилия на низких и средних скоростях. Всегда закладывайте минимальный коэффициент запаса прочности не менее 6-8 для ударных нагрузок.
Второе: при закупке. В техническом задании и договоре прямо указывайте не только обозначение цепи. Например, ЦТП-400. Но и полную ссылку на стандарт: «ГОСТ 588-81». Это исключит попытки поставщика подменить продукцию на более дешевую. Скажем, по ГОСТ 589. Разница в ресурсе будет колоссальной.
Третье: при приемке. Не пренебрегайте выборочным контролем твердости. Портативный твердомер окупится очень быстро. Сэкономит средства на простой оборудования и замену неисправной цепи. Проверяйте торцы валиков. Это критично.
Четвертое: в эксплуатации. Помните, что эти цепи требуют регулярного обслуживания и смазки. Особенно важна смазка между пластинами и валиками. Так как именно там происходит интенсивное трение и износ. Сухая цепь — мертвая цепь.
Почему так важно? Потому что стабильность процесса важнее сиюминутной экономии. Одна оборванная цепь может остановить линию на сутки. А это уже другие суммы.
Какая допустимая твердость валиков по ГОСТ 588-81? 58-65 HRC после цементации. Ниже 55 — риск быстрого износа.
Можно ли использовать тяговые цепи для приводов? Нет. Для передачи момента нужны приводные цепи ГОСТ 13568. Тяговые работают на растяжение.
Влияет ли смазка на ресурс? Критически. Без смазки цепь вытягивается в разы быстрее. Проверяйте наличие смазочных канавок.
В заключение, ГОСТ 588-81 — надежный, проверенный временем стандарт. При грамотном понимании и строгом соблюдении всех его требований гарантирует бесперебойную работу оборудования. Его глубина и строгость — это не бюрократия. А отражение суровой инженерной необходимости. Ваша задача — не формально соблюсти стандарт. А использовать его как эффективный инструмент для обеспечения качества и надежности.
