Описание

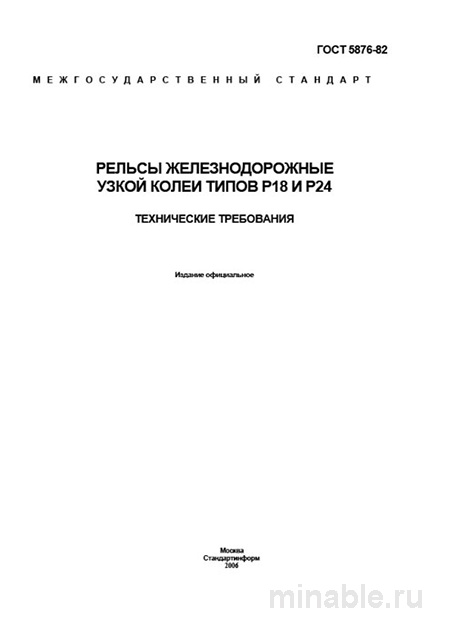

В промышленной логистике надежность пути — это не просто удобство. Это безопасность людей и сохранность грузов. Обрыв рельса в шахте или цехе останавливает работу на сутки. ГОСТ 5876-82 «Рельсы железнодорожные узкой колеи» — документ, который определяет эту надежность. Мы разберем его не как архивную справку, а как инструкцию по выживанию производства. Без лишней теории.
Почему это важно сейчас? Рынок металлопроката нестабилен. Поставщики предлагают разные варианты. Но не все рельсы выдержат нагрузку вагонетки. Сталь, геометрия, допуски — всё это влияет на ресурс пути. ГОСТ 5876-82 рельсы узкой колеи цена которых варьируется от типа профиля, требует внимательного выбора. Дешевая партия с нарушением прокатки обойдется дороже из-за частых замен.
Честно говоря, многие закупщики смотрят только на вес погонного метра. Это ошибка. Твердость головки, прямолинейность, марка стали — всё это критично. В этом обзоре пройдемся по всем пунктам стандарта. От маркировки до ультразвукового контроля. Путать узкоколейные рельсы с магистральными нельзя. Это разные продукты. Для понимания разницы стоит заглянуть в спецификации на Р18 или М76. Эти материалы часто упоминаются в контексте.
Для укладки путей в карьерах и цехах выбор между типами Р18 и Р24 — это технико-экономическое обоснование. Иногда heavier профиль выгоднее, хоть и кажется дороже на первый взгляд. Разберемся, почему. И как не потерять деньги на входном контроле. Ссылки на смежные стандарты вроде ГОСТ 8161-75 помогут понять требования к стали. А сравнение с ГОСТ Р 51685-2013 покажет разницу в классах.
Назначение и область применения
Стандарт устанавливает технические условия на рельсы железнодорожные узкой колеи. Ширина колеи — 750 мм. Типы Р18 и Р24. Главное — укладка на прямых и кривых участках пути промышленных предприятий. Рудники, шахты, строительные площадки. Ключевое отличие от магистральных рельсов — эксплуатация под подвижным составом с меньшими осевыми нагрузками. Но зачастую в более агрессивных условиях.
Повышенная влажность, запыленность, химически активная среда — это будни узкой колеи. На практике часто сталкиваюсь с тем, что заказчики пытаются использовать эти рельсы для участков с интенсивной нагрузкой, близкой к магистральной. Это фундаментальная ошибка. Р18 и Р24 созданы для технологического транспорта. Локомотивы и вагонетки с осевыми нагрузками, для которых они и рассчитаны. Их применение за пределами норм стандарта ведет к ускоренному износу и деформациям пути.
Область применения широка. От подземных выработок до открытых складов готовой продукции. Качество рельса напрямую сказывается на ресурсе подвижного состава. Если головка мягкая — пойдет волнообразный износ. Если шейка тонкая — лопнет под ударом. Инвестиции в правильный тип профиля окупаются отсутствием аварийных сходов. Это факт.
Важно понимать: стандарт не ограничивает использование только стационарными путями. Временные пути для строительства тоже сюда относятся. Но там требования к скорости укладки еще жестче. Любое отклонение в геометрии может привести к перекосу звена. Поэтому для ответственных узлов часто требуют рельсы высшей категории точности прокатки.
Материалы и технические требования
ГОСТ 5876-82 делит рельсы по материалам. Изготавливаются из стали марки М76. Аналог стали 76 по старой маркировке. По ГОСТ 8161-75. Это углеродистая сталь. Химический состав обеспечивает необходимое сочетание прочности, износостойкости и вязкости. Без правильной химии рельс превратится в лом через месяц.
Механические свойства рельсовой стали после прокатки и охлаждения должны соответствовать нормам. Временное сопротивление разрыву (σв) — не менее 690 МПа. Это 70 кгс/мм². Относительное удлинение (δ5) — не менее 9%. Твердость по Бринеллю (HB) — 192–245. Баланс искать нужно под задачу. Слишком твердый рельс хрупок. Слишком мягкий — быстро сотрется.
Важный нюанс, который не всегда очевиден при приемке. Твердость должна проверяться на головке рельса в определенных точках. Неравномерная твердость по длине рельса — верный признак нарушений в режиме термообработки или прокатки. Что в будущем приведет к неравномерному износу пути. Мы проверяли партии, где разброс твердости достигал 30 единиц. Путь «поплыл» через полгода.
Геометрия тоже жестко регламентирована. Стандарт устанавливает параметры профиля. Высота, ширина подошвы и головки, толщина шейки. Допуски на прокатку составляют по массе 1 пог. м: ±3% для Р24 и ±4% для Р18. По длине: +50 мм для рельсов длиной 6 и 8 метров. По прямолинейности: прогиб не более 2 мм на 1 м длины. Но не более 6 мм на всей длине рельса.
Отклонение по прямолинейности — один из самых критичных параметров. Кривой рельс крайне сложно уложить в путь без внутренних напряжений. Это провоцирует выдавливание балласта и ускоренный износ стыков. Расходы на выравнивание пути всегда выше стоимости входного контроля. Помните об этом.
Приемка и контроль качества
Приемка партии рельсов по ГОСТ 5876-82 — многоэтапный процесс. Партией считается количество рельсов одного типа, одной плавки и одной длины. Но не более 400 т. Ошибки здесь стоят дорого. Пропущенный дефект может привести к сходу вагонетки. А это уже ЧП.
Визуальный контроль и измерения — первое, что делаю. Раз за разом при приемке мы проверяем каждое изделие на наличие пороков поверхности. Раковины, пленки, волосовины, закаты недопустимы. Особое внимание уделяем торцам рельсов. На них не допускаются трещины. Закаты и вмятины на головке рельса глубиной более 1 мм — браковочный признак. Обязателен 100% контроль геометрии выборочно. Но не менее 5 рельсов от партии.
Измеряется длина, кривизна. Шаблоном проверяется поперечное сечение профиля. Малейшее отклонение в геометрии подошвы создаст проблемы при креплении рельса к шпале. Поставщики часто обещают «высокое качество». Проверяйте фактом. Лабораторные испытания — от каждой партии отбирают по одному рельсу. Проводятся механические испытания на растяжение и определение твердости.
Если результаты неудовлетворительные, проводятся повторные испытания на удвоенной выборке. При повторном несоответствии вся партия подлежит браковке. Важно требовать от поставщика предоставления полного пакета технической документации. Включая сертификат соответствия и результаты заводских испытаний. Иначе вы покупаете кота в мешке.
Хотите купить надежную партию? Настаивайте на протоколах ультразвукового контроля. Визуальный контроль обязателен, но он не выявляет внутренние пороки. Флокены, неметаллические включения — скрытая угроза. Особенно для ответственных участков пути. Доверие хорошо, но анализ надежнее. Заказать нужно с условием независимой экспертизы при приемке.
Сравнение и экономика пути
Чтобы понять место ГОСТ 5876-82 в общей системе, его необходимо сравнить со стандартом на рельсы для путей общего пользования. Наиболее показательным будет сравнение с ГОСТ Р 51685-2013. Это рельсы широкой колеи (1520 мм). Требования к рельсам общего назначения на порядок строже. Что обусловлено высочайшими нагрузками и скоростями магистрального транспорта.
| Параметр | ГОСТ 5876-82 (Р18, Р24) | ГОСТ Р 51685-2013 (Р50, Р65) | Ориентировочная цена (руб./т) |
|---|---|---|---|
| Назначение | Технологические пути узкой колеи | Магистральные железные дороги | 80000-120000 / 100000-150000 |
| Нагрузка | Низкая (вагонетки, локомотивы) | Высокая (до 23,5 тс на ось) | - |
| Материал | Сталь М76 (σв ≥ 690 МПа) | Термоупрочненные К76, К80 (σв ≥ 880 МПа) | Влияет на стоимость |
| Контроль | Визуальный, выборочный | 100% УЗК каждого рельса | Влияет на сервис |
| Прямолинейность | Не более 6 мм на длине | Не более 2,5 мм на 3,5 м | - |
| Применение | Шахты, карьеры, цеха | Железные дороги общего пользования | - |
Как видно из таблицы, это разные продукты для разных задач. Стоимость магистральных рельсов выше из-за сложного контроля. Но для цеха переплачивать нет смысла. Бюджет на устройство пути можно оптимизировать грамотным выбором типа рельса. Рельсы же по ГОСТ 5876-82 оптимизированы под свои, специфические, но оттого не менее важные задачи.
Из личного опыта: для карьера мы брали рельсы Р24 ГОСТ 5876-82. Работают 5 лет без замен головки. Магистральные рельсы там избыточны. Окупаемость правильного выбора составила около 18 месяцев за счет экономии на закупке.
Рекомендации специалистам
На основе опыта дам несколько советов. Они спасут нервы и деньги. Первое: акцент на внутренние дефекты. Визуальный контроль обязателен, но он не выявляет внутренние пороки. Флокены, неметаллические включения — скрытая угроза. Настаивайте на предоставлении протоколов ультразвукового контроля от производителя. Особенно для ответственных участков пути.
Второе: проверяйте геометрию выборочно, но тщательно. Не ограничивайтесь измерением длины. Используйте проверенные шаблоны и лекала для контроля поперечного профиля. Малейшее отклонение в геометрии подошвы создаст проблемы при креплении рельса к шпале. Кривой рельс крайне сложно уложить в путь без внутренних напряжений.
Третье: обращайте внимание на маркировку и упаковку. Четкая маркировка на каждом рельсе (тип, плавка, номер) — признак культуры производства. Навальная отгрузка часто приводит к повышенному количеству забоин и повреждений кромок. Поврежденная кромка — начало трещины.
Четвертое: требуйте полный пакет документов. Сертификат качества, паспорт на плавку стали, протоколы испытаний — это не формальность. А инструмент контроля. Их отсутствие — веский повод для отказа от приемки. Без бумаг вы не докажете брак.
Почему так важно? Потому что стабильность процесса важнее сиюминутной экономии. Один сход вагонетки может остановить линию на сутки. А это уже другие суммы.
Какая допустимая кривизна рельса по ГОСТ 5876-82? Не более 2 мм на 1 м длины. Но не более 6 мм на всей длине. Превышение ведет к проблемам укладки.
Можно ли использовать рельсы Р18 для магистралей? Нет. Они не выдержат осевую нагрузку. Для магистралей нужны рельсы типа Р50, Р65.
Влияет ли марка стали на ресурс? Критически. Сталь М76 должна иметь твердость 192–245 HB. Отклонение ведет к быстрому износу или хрупкости.
В заключение, ГОСТ 5876-82 является надежным и проверенным временем документом. Его грамотное применение в производственных условиях позволяет обеспечить безопасность и бесперебойность работы внутризаводского и внутрикарьерного транспорта. Понимание же его нюансов и требований — ключ к качественной приемке и долговечности путевого хозяйства. Ваша задача — не формально соблюсти стандарт. А использовать его как эффективный инструмент для обеспечения качества и надежности.
