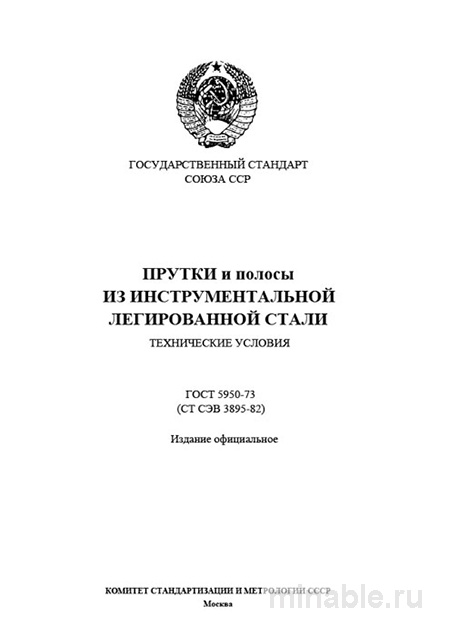

ГОСТ 5950-73 «Прутки и полосы из инструментальной легированной стали. Технические условия» — это фундамент, на котором строится работа любого технолога или закупщика в машиностроении. Документ старый, но живой. Он диктует правила игры для материала, от которого зависит, сколько прослужит ваш штамп или фреза. В этом разборе мы отойдем от сухой теории и посмотрим на стандарт глазами практика, который видел и брак, и идеальные партии.
Главная задача стандарта — обеспечить качество режущего, мерительного и штампового инструмента. Ошибки здесь стоят дорого. Неправильный выбор марки или пропуск дефекта при приемке ведут к простою станков и браку готовой продукции. Поэтому знание нюансов ГОСТ 5950-73 напрямую влияет на бюджет производства и итоговую окупаемость выпускаемых деталей.
Марки стали, охваченные документом (Х, 9ХС, ХВГ, 9ХВГ, Х12, Х12М, 5ХНМ и др.), формируют костяк инструментального парка. От качества прутка зависит стойкость инструмента. Кстати, многие забывают, что именно здесь прописаны жесткие нормы по обезуглероживанию — скрытому врагу любой закалки.
Для тех, кто ищет конкретные решения, важно понимать разницу между горячекатаным и калиброванным прокатом. Если вы планируете купить материал для высокоточной обработки на ЧПУ, экономия на калибровке может выйти боком. Биение в патроне из-за овальности прутка убьет инструмент быстрее, чем вы успеете заметить проблему. Ссылки на подробные описания марок, такие как ГОСТ 4543-71, помогут сравнить свойства, но для инструмента приоритет всегда за 5950-73.
Назначение и сфера применения
Стандарт регламентирует технические условия на производство горячекатаных, кованых, калиброванных и со специальной отделкой поверхности прутков, а также полос. Ключевое назначение — изготовление инструмента, работающего под нагрузкой. Это не просто металл, это расходник, который должен отрабатывать каждый рубль затрат.
Сфера применения широка: от простых сверл до сложных штампов холодной высадки. Но есть нюанс. Не всякая легированная сталь подходит для всех задач. Например, марки типа Х12МФ идеальны для штамповки, но могут быть избыточны для простого резца. Вот в чём загвоздка: переплата за лишние свойства съедает маржу.
Технические требования: химия и твердость
Химический состав — это ДНК стали. Он строго нормирован. Именно он предопределяет прокаливаемость и красностойкость. Важный момент: допуски по массовой доле элементов для калиброванного проката часто уже, чем для горячекатаного. Это нужно оговаривать в заказе, иначе получите «общепром» вместо точного материала.
Твердость в состоянии поставки (после отжига) — критический параметр для обработки. Диапазон 187—241 НВ для большинства марок. Слишком твердо — сломаете фрезу при черновой обработке. Слишком мягко — будет наклеп, и чистовая обработка превратится в мучение. По практике, отклонение даже на 10 единиц может создать проблемы на автоматических линиях.
Геометрия и скрытые дефекты
Стандарт устанавливает допуски на диаметры и овальность. Для калиброванного прутка они жесткие (12-13 квалитет). На практике часто сталкиваюсь с тем, что заявленный «калибр» не тянет. Для операторов ЧПУ это критично: несоответствие диаметра ведет к биению. А биение — это брак.
Качество поверхности исключает плены, трещины и закаты. Но главные враги скрыты внутри. Обезуглероженный слой и карбидная ликвация. Раз за разом при приемке мы выборочно проверяем наличие обезуглероженного слоя на микрошлифе. Его присутствие — гарантия брака после закалки. Поверхность просто «облупится» или не возьмет твердость.
Сравнение стандартов и цены
Часто возникает вопрос: чем 5950-73 отличается от ГОСТ 4543-71 (конструкционная сталь) или ГОСТ 1435-99 (углеродистая)? Разница в назначении и свойствах. Использование конструкционной стали для режущего инструмента — грубая ошибка. Она не держит кромку.
Ниже приведена сравнительная таблица, включающая ориентировочные рыночные показатели. Цены могут fluctuate, но порядок цифр важен для планирования расходов.
| Параметр | ГОСТ 5950-73 (Легированная) | ГОСТ 1435-99 (Углеродистая) | ГОСТ 4543-71 (Конструкционная) |
|---|---|---|---|
| Назначение | Режущий, штамповый инструмент | Простой инструмент (зубила, напильники) | Детали машин (валы, шестерни) |
| Твердость (отожж.), НВ | 187—241 | ≤ 187—229 | 179—241 |
| Обезуглероженный слой | Строго нормируется | Нормируется | Часто не нормируется |
| Ориентир цены (руб/кг)* | 180 – 350 | 90 – 150 | 110 – 200 |
| Окупаемость инструмента | Высокая (долгий ресурс) | Низкая (быстрый износ) | Не применимо |
*Цены ориентировочные, зависят от марки и объема партии. Для точного расчета стоимости нужен запрос поставщику.
Как видно, легированная сталь дороже, но её ресурс перекрывает разницу в цене. Экономия на материале здесь — путь к убыткам.
Алгоритм приемки металла
Процедура приемки должна быть выстроена жестко. Рекомендую следующий алгоритм, проверенный временем:
- Визуальный контроль: Сверка маркировки (бирки, клеймо) с документами. Осмотр поверхности. Ржавые пятна — сигнал тревоги.
- Замер геометрии: Штангенциркулем проверить диаметры в нескольких точках. Особенно по концам прутков.
- Контроль твердости: Выборочно проверить твердость по Бринеллю. Роквеллом на отожженной стали мерить не стоит — показания могут врать.
- Металлография: Если партия крупная или ответственная — режьте образец. Микрошлиф покажет структуру и глубину обезуглероженного слоя. Это самый надежный способ.
Советы по закупкам и бюджету
На основе опыта работы с данным стандартом, сформулирую четкие рекомендации для тех, кто формирует бюджет закупок:
- В спецификации: Указывайте не только марку, но и категорию (горячекатаный, калибр, серебрянка). Пишите «без обезуглероженного слоя», если инструмент критичный. Это снимет вопросы при приемке.
- При выборе поставщика: Не гонитесь за самой низкой ценой. Дешевый металл часто требует дополнительной обработки (шлифовки, обточки), что съедает экономию. Заказать качественный прокат у надежного поставщика выгоднее в долгосроке.
- Дефекты: Помните про карбидную ликвацию. Она проявляется после термообработки в виде «узоров» и ведет к короблению. Выявить без травления сложно, поэтому доверяйте только проверенным заводам.
- Технология: Стали типа Х12МФ склонны к карбидной сетке. Перед изготовлением ответственного инструмента может потребоваться нормализационный отжиг. Уточняйте структуру у поставщика заранее.
ГОСТ 5950-73 остается образцом глубокой проработки. Его понимание — признак высокой культуры производства. Работайте с материалом внимательно, проверяйте его и всегда доверяйте, но проверяйте даже самые лучшие сертификаты. Иначе затраты на переделку перекроют любую экономию.
Вопросы и ответы
Можно ли использовать сталь по ГОСТ 5950-73 для сварных конструкций?
Нет, это нецелевое использование. Свариваемость инструментальных сталей низкая, высок риск трещин. Для конструкций берите ГОСТ 4543-71.
Где лучше купить прутки 9ХС?
Ищите специализированных поставщиков инструментальной стали. На обычных металлобазах часто лежит конструкционка под видом инструменталки. Проверяйте сертификат.
Влияет ли цена на качество обезуглероженного слоя?
Косвенно да. Более дорогая сталь (серебрянка, калибр) проходит более строгий контроль. Дешевый горячий прокат может иметь слой до 1-2% от диаметра, что критично для малых сечений.
Какова примерная окупаемость перехода на легированную сталь?
Зависит от режима работы. В серийном производстве ресурс инструмента растет в 3-5 раз, что быстро окупает разницу в цене материала.
