Описание

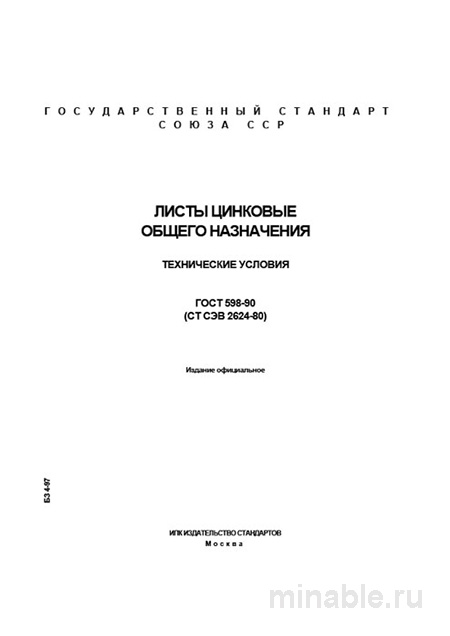

В машиностроении и металлообработке выбор материала определяет долговечность изделия. Если взять неправильный лист, деталь разрушится от коррозии или треснет при штамповке. ГОСТ 598-90 регламентирует технические условия на листы цинковые общего назначения. Это фундаментальный документ для производителей штампованных изделий, кровельных элементов и корпусов приборов. Понимание стандарта критично для обеспечения качества конечной продукции.
Использование правильного цинка влияет на себестоимость. Стоимость партии металла высока, но цена брака — катастрофическая. Трещины при вытяжке или белая ржавчина при хранении ведут к убыткам. Поэтому знание стандарта обязательно для инженера и снабженца. В этом обзоре разберем нюансы, которые часто упускают в цехах.
Стандарт охватывает листы, полосы и рулоны из цинка марок Ц, Ц1, Ц2 и Ц3. Ключевая формулировка — «общего назначения». Это значит, что материал подходит для строительства, полиграфии и холодной штамповки. Но есть ограничение. ГОСТ не распространяется на аноды для гальваники. Там требования жестче. Вот в чём загвоздка: многие пытаются использовать обычный лист для анодов. Это ошибка.
Планируя бюджет на материал, учитывайте марку. Для глубокой вытяжки нужен чистый цинк. Для кровли подойдет и менее чистый. Экономия на марке может выйти боком. Если взять Ц3 для сложной штамповки, деталь треснет по кромкам. Пересчет партии обойдется дороже.
Назначение и область применения цинкового листа
ГОСТ 598-90 устанавливает требования к продукту, работающему на атмосферную коррозию. Это не ответственные узлы под высокой нагрузкой. Это облицовка, защита, технологическая оснастка. Материал должен быть пластичным и стойким к внешней среде.
Область применения широка. Строительство использует лист для кровли и водостоков. Полиграфия — для изготовления клише. Машиностроение — для корпусов приборов и деталей технической назначения. Везде важна коррозионная стойкость. Цинк не ржавеет как сталь. Он покрывается пленкой окислов, которая защищает основу.
Важный нюанс для технологов. Стандарт делит продукцию по состоянию поставки. Мягкий лист тянется лучше. Твердый — держит форму. Если вы делаете глубокую вытяжку, берите мягкий. Если простую гибку — можно твердый. Путать их нельзя. Твердый лист на глубокой вытяжке лопнет.
Также стандарт регламентирует упаковку. Листы должны быть защищены от влаги. Конденсат — главный враг цинка. Появляется «белая ржавчина». Это не просто косметический дефект. Это потеря металла. Поэтому складская логистика — часть контроля качества.
Марки цинка и химический состав
Краеугольный камень стандарта — чистота металла. В основе классификации лежит содержание основного вещества. Чем чище цинк, тем он пластичнее. Но и дороже. Стандарт предусматривает четыре основные марки.
Марка Ц — самая чистая. Содержание основного вещества не менее 99,995%. Это премиум сегмент. Используется для ответственных задач. Марка Ц1 содержит 99,99% цинка. Она наиболее распространена в машиностроении. Марка Ц2 — 99,96%. И марка Ц3 — 99,90%. Последняя самая дешевая.
Выбор марки зависит от задачи. Для глубокой вытяжки нужны Ц или Ц1. Примеси делают металл хрупким. Для простых кровельных работ хватит и Ц3. На практике часто сталкиваюсь с тем, что закупочные отделы экономят. Берут Ц3 для штамповки. В итоге высокий процент брака. Трещины идут по кромкам. Экономия на цене металла оборачивается потерями на производстве.
Химический состав контролируется строго. Свинец, кадмий, железо — их содержание лимитировано. Они влияют на пластичность. Если свинца много, лист становится ломким. Поэтому входной контроль обязателен. Не верьте словам поставщика. Требуйте сертификат на каждую плавку. Сверяйте данные с ГОСТ.
Честно говоря, разница в цене между Ц1 и Ц3 не всегда оправдывает риск. Лучше переплатить за чистоту, чем потерять партию деталей. Особенно если речь идет о сложной формовке. Тут экономия неуместна.
Геометрия и механические свойства
Здесь кроется основная сложность контроля. Визуально лист может выглядеть идеально. Но отклонения в толщине убьют процесс штамповки. Стандарт жестко регламентирует допуски на ключевые размеры.
Толщина листа варьируется от 0,5 до 3,0 мм. Для рулонов — от 0,8 до 1,0 мм. Ширина от 400 до 1200 мм. Длина от 1000 до 3000 мм. Допуски по толщине строгие. Превышение ведет к браку на автоматических линиях. Роликовые ножницы могут зажевать лист. Гибочные станки с ЧПУ не дадут точного угла.
Механические свойства нормируются через твердость по Бринеллю (HB). Это ключевой параметр для технолога. Стандарт выделяет три состояния:
- Мягкое (М): HB не более 45. Для глубокой вытяжки.
- Полутвердое (П): HB от 45 до 60. Для резки и простого гиба.
- Твердое (Т): HB от 60 до 72. Для жестких конструкций.
Состояние материала выбирается исходя из технологии. Если вы попытаетесь сделать глубокую вытяжку из твердого листа, он лопнет. Зерно металла не успеет перестроиться. Напряжение превысит предел прочности. Вот в чём риск.
При приемке всегда проверяйте маркировку. На каждом листе или рулоне должна быть бирка. Указана марка, состояние (М, П, Т), номер плавки. Если бирки нет — это повод для претензии. Без нее вы не узнаете, что внутри.
Наиболее опасные дефекты, которые выявляет стандарт:
- Белая ржавчина. Следы коррозии от влаги.
- Волнистость. Нарушение плоскостности.
- Расслоения. Внутренние дефекты прокатки.
- Заусенцы на кромке. Опасно для операторов и инструмента.
Бюджет закупки и экономика производства
Вопрос денег в закупке металла всегда болезненный. Руководство хочет снизить расходы. Но экономия на цинке — ложная. Дешевая марка с высоким содержанием примесей испортит детали. Пересчет стоит дороже.
Давайте посчитаем честно. Цена чистого цинка выше. Но она обеспечивает стабильность процесса. Меньше брака на штамповке. Меньше простоев. В итоге себестоимость детали может быть ниже. Не смотрите только на ценник за тонну.
Для специализированных задач расчет иной. Мягкий лист дороже твердого. Но он позволяет делать сложную формовку. Без него вы не получите нужную геометрию. Окупаемость правильного выбора видна сразу. Меньше отходов, меньше доработок.
Ниже таблица с ориентировочными цифрами. Рынок волатилен, но порядок понятен. Учитывайте логистику. Цинк тяжелый. Доставка съедает часть бюджета.
| Марка цинка | Состояние | Толщина, мм | Цена (руб./кг) |
|---|---|---|---|
| Ц1 (высокая чистота) | Мягкое (М) | 0,5 - 1,0 | 350 – 420 |
| Ц1 (высокая чистота) | Полутвердое (П) | 1,0 - 2,0 | 330 – 390 |
| Ц2 (средняя чистота) | Твердое (Т) | 2,0 - 3,0 | 280 – 340 |
| Ц3 (техническая) | Любое | 0,5 - 3,0 | 250 – 300 |
Цифры примерные. Зависят от объема заказа и региона. Но видно: чистый металл дороже. Однако его применение экономит деньги на браке. Если нужно заказать партию, выбирайте проверенных поставщиков. Рынок полон посредников. Лучше работать напрямую с заводом.
Сравнение стандартов: цинк против оцинкованной стали
Часто возникает вопрос: чем отличается цинковый лист от оцинкованной стали? Это принципиально разные материалы. ГОСТ 598-90 регулирует чистый цинк. ГОСТ 14918-80 — сталь с покрытием.
Оцинкованная сталь прочнее. Основа — железо. Цинковый лист пластичнее. Основа — цветной металл. Коррозионная стойкость у чистого цинка выше. Он не ржавеет внутри. У оцинковки при повреждении слоя ржавеет сталь.
Свариваемость тоже различается. Цинк варить сложно. Он кипит при низкой температуре. Сталь варится легко. Поэтому для конструкций чаще берут оцинковку. Для химически стойких деталей — чистый цинк.
Сравним параметры наглядно:
| Параметр | ГОСТ 598-90 (Цинк) | ГОСТ 14918-80 (Оцинковка) |
|---|---|---|
| Основа | Чистый цинк (Zn 99.9%+) | Углеродистая сталь + слой цинка |
| Прочность | Низкая (HB ≤ 72) | Высокая (зависит от стали) |
| Коррозия | Однородная по объему | Только покрытие (при повреждении — сталь) |
| Назначение | Штамповка, химическая стойкость | Строительство, корпуса, профнастил |
Путать назначение — грубая ошибка. Если вы сделаете химический поддон из оцинковки, он потечет. Кислота съест сталь. Если сделаете кровлю из чистого цинка, она прогнется. Механической прочности не хватит. Поэтому выбирайте стандарт под задачу.
ГОСТ 598-90 занимает нишу специализированных материалов. Это не для массового строительства. Это для деталей, где важна химия или пластичность. Там экономия на материале неуместна.
Практические рекомендации технологу
На основе опыта сформулирую жесткие правила. Они помогут избежать брака и лишних затрат.
- Выбирайте марку под задачу. Для глубокой вытяжки берите только Ц или Ц1 в состоянии «мягкое». Экономия на марке приведет к разрывам.
- Проверяйте упаковку. Не ограничивайтесь сертификатом. Вскрывайте пачки. Смотрите на наличие белой ржавчины. Это признак нарушения хранения.
- Учитывайте температуру. Цинк плавится при 420°C. Нельзя греть его сильно. Режимы механической обработки должны быть щадящими. Скорость резания ниже, чем для стали.
- Храните в сухости. Конденсат — главный враг. Склад должен быть отапливаемым. Влажность ниже 60%. Иначе появится налет.
- Контролируйте плоскостность. Перед запуском в станок проверьте лист на столе. Волнистость приведет к заклиниванию подачи.
Если нужно купить крупную партию, требуйте выборочную проверку твердости. Сертификат может быть формальным. Прибор Бринелля покажет реальность. Это снизит риски.
ГОСТ 598-90 — рабочий инструмент. Он позволяет однозначно трактовать качество металла. Но его эффективность зависит от грамотного применения. Понимание не только буквы, но и духа стандарта — ключ к минимизации брака.
Вопросы по закупке и применению
Какая цена на цинковый лист сегодня?
Ориентировочно 250 – 420 рублей за кг. Зависит от марки, состояния и объема партии. Чистый металл дороже.
Можно ли варить цинковый лист?
Сложно. Температура плавления низкая. Нужна специальная технология. Чаще используют пайку или механическое соединение.
Как хранить листы на складе?
В сухом отапливаемом помещении, на паллетах, в полиэтиленовой упаковке. Избегайте перепадов температуры — конденсат опасен.
Что делать, если появилась белая ржавчина?
Если слой тонкий — можно очистить щеткой. Если глубокий — лист бракуют. Коррозия снижает толщину и прочность.
Информация носит справочный характер. Цены в таблице могут меняться в зависимости от региона и объема заказа. Для точных расчетов обращайтесь к производителям металла.
