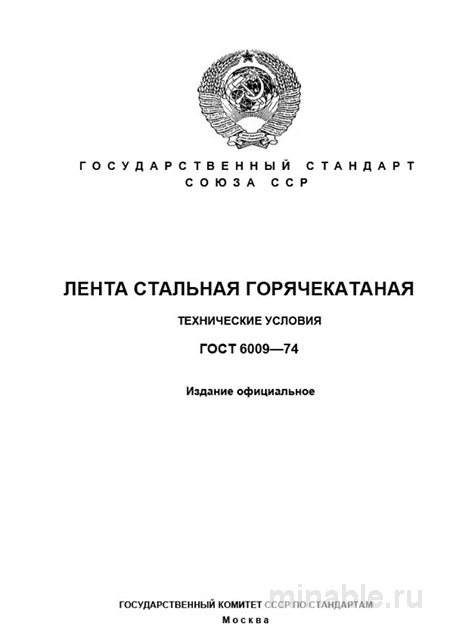

В машиностроении надежность металлопроката — это фундамент. Если заготовка «поплывет» при обработке, вся деталь пойдет в брак. Среди нормативных документов ГОСТ 6009-74 остается ключевым стандартом для горячекатаной стальной ленты общего назначения. Несмотря на возраст, документ не потерял актуальности. Он регламентирует производство ленты толщиной от 4 до 200 мм. Это материал для несущих конструкций, где важна прочность, а не зеркальная поверхность.
Использование такой ленты — это компромисс. Вы получаете высокую вязкость металла, но миритесь с окалиной и менее точными размерами. Стоимость горячекатаного проката ниже холоднокатаного, что делает его выгодным для крупных серий. Однако экономия не должна идти в ущерб качеству. Понимание стандарта обязательно для конструктора и снабженца.
В реальном производстве мы используем ленту как заготовку для механической обработки. Например, для фрезерования плит или изготовления штампованных деталей. Важно помнить о марках стали. Чаще всего применяют Ст3сп или низколегированную 09Г2С. Выбор марки диктуется условиями эксплуатации изделия.
Есть нюанс, о котором молчат в справочниках. Из-за горячей прокатки в металле возникают остаточные напряжения. Раз за разом при приемке мы сталкиваемся с тем, что после снятия слоя металла заготовку «ведет». Это не брак, а особенность технологии. Ее нужно учитывать при планировании припусков.
Назначение и область применения ленты
ГОСТ 6009-74 устанавливает технические условия на ленту шириной от 200 до 240 мм (в некоторых интерпретациях до 500 мм). Ключевая область — создание силовых узлов. Это бандажи, элементы вагонных тележек, мощные кронштейны и опоры. Материал работает под нагрузкой, поэтому важна ударная вязкость.
Почему именно горячая прокатка? Потому что она сохраняет пластичность. Холоднокатаный металл тверже, но хрупче. Для деталей, работающих на удар, это критично. Лента из Ст3 или Ст2 отлично гнется и сваривается без предварительного подогрева.
Однако есть ограничения. Поверхность покрыта окалиной. Если нужна чистота, придется травить или шлифовать. Это дополнительные операции. Поэтому для корпусных деталей, которые будут видны, часто выбирают другой прокат. Но для скрытых узлов — это идеальный вариант.
Марки стали и механические свойства
Стандарт допускает использование углеродистых сталей обыкновенного качества. Основные марки: Ст, Ст1, Ст2, Ст3 всех степеней раскисления (сп, пс, кп). Также разрешены низколегированные стали. Механические свойства нормируются строго.
Для стали Ст3сп толщиной 4-20 мм временное сопротивление разрыву (σв) должно быть не менее 490 МПа. Относительное удлинение (δ5) — не менее 21%. Эти цифры — база для прочностных расчетов. Если поставщик дает цифры ниже, партию нужно браковать.
Важно проверять степень раскисления. Спокойная сталь (сп) однороднее кипящей (кп). Для ответственных узлов лучше брать сп. В кипящей стали больше газовых включений, что снижает усталостную прочность. Вот в чём загвоздка.
Химический состав контролируется по ГОСТ 380-2005. Содержание углерода, серы и фосфора не должно превышать норм. Сера и фосфор — вредные примеси. Они делают металл хладноломким. При приемке требуйте сертификат с расшифровкой плавки.
Геометрия и допуски: где скрыты риски
Здесь кроется основное отличие горячей продукции от холодной. Допуски по толщине для ленты шириной до 100 мм варьируются. Для толщин 4-6 мм это ±0.15 мм. Для толщин свыше 60 мм — до ±1.5%. Это много по сравнению с холоднокатаным прокатом.
Допуски по ширине для необрезной кромки могут достигать +30 мм. Для обрезной — от +5 до +15 мм. На практике часто сталкиваюсь с тем, что снабженцы удивляются таким цифрам. Они привыкли к точности холоднокатаного листа. Но горячий металл ведет себя иначе.
Серповидность — еще один важный параметр. Это искривление полотна в плоскости. Если лента «уходит» в сторону, ее сложно резать автоматически. Для точных работ просвет не должен превышать 3-5 мм на 1 метр длины. Проверяйте это при приемке.
Состояние поверхности тоже нормируется. Допускаются рябизна, вмятины, следы окалины. Не допускаются трещины, рванины, плены. Окалина не должна отслаиваться пластами. Если она сыпется — это нарушение технологии охлаждения.
Бюджет закупки и экономика производства
Вопрос денег всегда стоит остро. Руководство хочет снизить расходы, но экономия на металле может выйти боком. Дешевая лента без сертификата — это риск брака на machining. Давайте посчитаем честно.
Закупка горячекатаной ленты обходится дешевле холодной. Разница в цене может достигать 20-30%. Но нужно учитывать后续 обработку. Если придется шлифовать окалину, экономия съедается. Поэтому считайте полную стоимость детали, а не только цену заготовки.
Если своего склада нет, придется заказать доставку. Лента тяжелая, логистика дорогая. Лучше брать полную машину, чтобы снизить удельные затраты на тонну. Ниже таблица с ориентировочными ценами, чтобы вы понимали порядок цифр.
| Параметр | Ст3сп (горячая) | 09Г2С (горячая) | Сталь холоднокатаная |
|---|---|---|---|
| Цена за тонну (руб.) | 55 000 – 65 000 | 70 000 – 85 000 | 80 000 – 100 000 |
| Допуски по толщине | ±0.15 – 1.5% | ±0.15 – 1.5% | ±0.05 – 0.1 мм |
| Поверхность | Окалина | Окалина | Чистая |
| Применение | Несущие конструкции | Северное исполнение | Точная штамповка |
Цифры примерные, рынок волатилен. Но порядок понятен. 09Г2С дороже из-за легирования. Холодная прокатка дороже из-за сложности процесса. Бюджет на материал должен включать запас на усушку и обрезь кромок.
Сравнение стандартов: 6009 против 103 и 2284
Чтобы сделать осознанный выбор, нужно понимать отличия. ГОСТ 6009-74 часто путают с ГОСТ 103-2006 (полоса) и ГОСТ 2284-79 (холодная лента). Это разные продукты.
ГОСТ 103-2006 — это горячекатаная полоса. Она шире и толще. ГОСТ 2284-79 — холодная лента. Она тоньше и точнее. ГОСТ 6009-74 занимает нишу между ними. Это узкая горячая полоса, свернутая в бухту.
Сравним параметры наглядно:
| Параметр | ГОСТ 6009-74 | ГОСТ 103-2006 | ГОСТ 2284-79 |
|---|---|---|---|
| Назначение | Конструкции, заготовки | Строительство, обшивка | Штамповка, гибка |
| Толщина, мм | 4 - 200 | 4 - 160 | 0.8 - 4.0 |
| Поверхность | Окалина | Окалина | Чистая |
| Точность | Средняя | Средняя | Высокая |
Выбор зависит от задачи. Если нужна точная деталь сложной формы — берите холодную ленту. Если мощная опора — горячую. Путать их нельзя. Конструктор может заложить горячую ленту, а снабженец купит холодную. Деталь будет хрупкой.
Практические рекомендации технологу
На основе опыта сформулирую несколько жестких правил. Они помогут избежать брака и лишних трат.
- В ТЗ указывайте всё. Не просто ГОСТ 6009-74. Пишите марку стали, группу прочности, тип кромки. Нужно ли травление? Нужно ли правка? Это избавит от споров при приемке.
- Проверяйте серповидность. Приложите струну к кромке. Если зазор большой, ленту сложно резать в размер. Для точных работ это критично.
- Снимайте напряжения. Для ответственных деталей предусмотрите отжиг или черновую обработку. Иначе деталь «поведет» после финишной обработки.
- Складировайте правильно. Укладывайте бухты вертикально на подкладки. Если положить на бок, витки деформируются. Распрямить их потом будет сложно.
ГОСТ 6009-74 — это рабочий инструмент. Он не устарел. Правильное применение позволяет решать задачи экономически эффективно. Закладывайте запас прочности и надежности в основу продукции.
Вопросы по закупке и применению
Можно ли использовать ленту ГОСТ 6009-74 для сварки?
Да, стали Ст3 и 09Г2С хорошо свариваются. Но нужно учитывать толщину. Для толстых лент может потребоваться разделка кромок.
Чем отличается обрезная кромка от необрезной?
Обрезная кромка ровная, без заусенцев. Необрезная может иметь неровности после прокатки. Для штамповки нужна обрезная.
Как хранить ленту на складе?
В сухом помещении, на деревянных поддонах. Не снимайте упаковку до момента использования, чтобы избежать коррозии.
Информация носит справочный характер. Цены в таблице могут меняться в зависимости от региона и объема заказа. Для точных расчетов обращайтесь к поставщикам.
