Описание

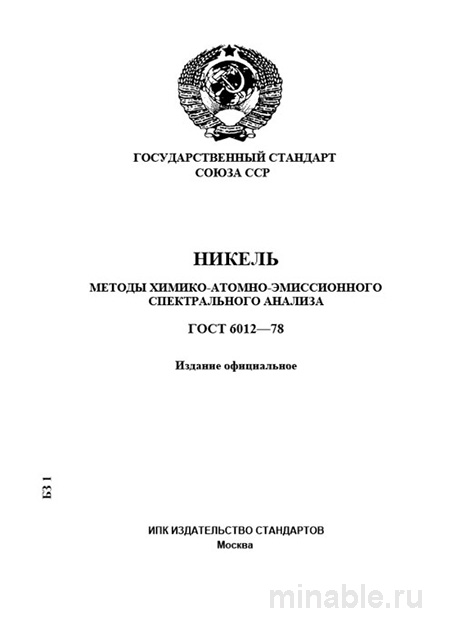

В энергетике, химическом машиностроении и аэрокосмической отрасли никель — это стратегический материал. Из него делают жаропрочные сплавы для турбин, кислотостойкую арматуру и покрытия для критических узлов. Но даже малейшее отклонение в химическом составе превращает дорогую заготовку в брак. Здесь вступает в силу ГОСТ 6012-78. Этот документ регламентирует методы химико-атомно-эмиссионного спектрального анализа первичного никеля. Проще говоря, это инструмент, который позволяет «увидеть» состав металла с лабораторной точностью.
Работая с металлом более 15 лет, я убедился: входной контроль экономит миллионы. **Стоимость** партии никеля высока, но цена ошибки при его использовании в ответственном узле — катастрофическая. Разрушение лопатки турбины или протечка реактора из-за лишнего процента примесей недопустимы. Поэтому понимание стандарта обязательно для инженера по качеству и начальника лаборатории.
Назначение стандарта и область применения
ГОСТ 6012-78 создан для одной конкретной задачи: количественное определение массовых долей примесей в первичном никеле марок Н, Н1, Н2, Н3 и Н4. Это критически важный момент. Стандарт не работает для готовых сплавов вроде инконеля или хастелоя. Он не предназначен для вторичного сырья.
Его зона ответственности — контроль продукции на этапе металлургического производства или приемки на машиностроительном заводе. Если вы покупаете катодный никель или никелевую проволоку для легирования, этот ГОСТ — ваш главный ориентир. Документ обеспечивает воспроизводимость результатов: одна и та же проба, проанализированная в разных лабораториях, должна дать сопоставимые цифры.
Почему именно спектральный анализ? Потому что он быстрый. Химические методы (титрование, гравиметрия) точны, но долгие. Спектральный анализ дает результат за минуты. В условиях конвейера это единственно возможный вариант. Вы не можете ждать неделю протокол из лаборатории, чтобы запустить плавку.
Физика метода и определяемые элементы
Метод основан на возбуждении атомов. Проба сжигается в электрической дуге или искровом разряде. Атомы переходят в возбужденное состояние, а затем возвращаются в основное, излучая свет. У каждого элемента своя длина волны. Спектрометр считывает этот свет и вычисляет концентрацию.
ГОСТ 6012-78 охватывает широкий спектр примесей. Вот основные группы, которые мы отслеживаем:
- Металлоиды: Кремний (Si), Углерод (C), Сера (S), Фосфор (P). Они влияют на пластичность и свариваемость сплава.
- Цветные металлы: Медь (Cu), Кобальт (Co), Цинк (Zn), Кадмий (Cd), Свинец (Pb). Некоторые допустимы в малых количествах, другие — яд для сплава.
- Железо и марганец: Fe, Mn. Их содержание часто нормируется строго, так как они меняют магнитные свойства и коррозионную стойкость.
Для каждого элемента в стандарте прописан аналитический спектр и диапазон содержаний. Есть нюанс с углеродом и серой. Эти элементы летучи. Их сложно «поймать» спектром. Требуется особая калибровка и эталонные образцы (ГСО), аттестованные именно под этот ГОСТ. Без хороших эталонов прибор врет. Вот в чём загвоздка.
Подготовка проб: где скрываются ошибки
Казалось бы, что сложного в том, чтобы взять кусок металла и сунуть в спектрометр? Всё сложнее. Отбор проб регулируется ГОСТ 24231. Проба должна быть представительной. Нельзя вырезать кусок только с края слитка — там состав может отличаться от сердцевины из-за ликвации.
Но главная проблема — поверхность. Стандарт требует тщательной зачистки. Обточка на станке или обработка напильником обязательны. Нужно удалить оксидную пленку, масло, грязь. Метод анализирует поверхностный слой. Если там окислы — результат пойдет в мусор. Честно говоря, это самый частый источник ошибок.
По практике: лаборатории иногда экономят время на подготовке. Недостаточная полировка или остатки абразива на поверхности дают ложный спектр. Я видел случаи, когда партию никеля браковали из-за «повышенного кремния», который на самом деле был пылью от шлифовального круга.
Также важно состояние электродов в спектрометре. Износ графитовых электродов меняет характер разряда. Дуга становится нестабильной. Результаты начинают «плавать». Контроль расходников — это не экономия, это необходимость. А что если проигнорировать этот момент? Получите систематическую погрешность.
Бюджет лаборатории и экономика входного контроля
Вопрос денег в контроле качества всегда болезненный. Руководство хочет снизить расходы, но экономия на тестах — это бомба замедленного действия. Давайте посчитаем честно, без бюрократии.
Своя лаборатория — это дорого. Спектрометр, вытяжка, эталоны, персонал. Но если у вас большой поток металла, бюджет на своё оборудование окупается быстро. Вы не зависите от сторонних центров и получаете результат здесь и сейчас. Это особенно важно при срочных поставках.
Если своего парка нет, придётся заказать услуги со стороны. Рынок неоднороден. Цены зависят от срочности и количества элементов. Ниже таблица с ориентировочными цифрами, чтобы вы понимали порядок стоимости.
| Вид услуги | Метод | Срок (дней) | Ориентировочная цена (руб.) |
|---|---|---|---|
| Анализ на 5 основных элементов | Спектральный | 1-2 | 2 500 – 3 500 |
| Полный спектр (до 20 элементов) | Спектральный | 2-3 | 5 000 – 7 000 |
| Анализ углерода и серы (отдельно) | Сжигание | 1 | 1 500 – 2 000 |
| Экспресс-анализ (сутки) | Спектральный | 1 | +50% к базовой цене |
Цифры примерные, но порядок понятен. Полный спектр дороже. Экспресс стоит надбавку. Помните: дешёвый протокол от неизвестной лаборатории в суде не примет. Нужна аккредитация. Окупаемость качественного контроля — это отсутствие брака в производстве и рекламаций от заказчиков.
Сравнение методов: спектральный анализ против РФА и химии
Частая путаница возникает между ГОСТ 6012-78, рентгенофлуоресцентным анализом (РФА) и классической «химией». Люди думают, что это взаимозаменяемые методы. Это ошибка. У каждого своя ниша и свои ограничения.
Химический анализ (титриметрия, гравиметрия) — это арбитражный метод. Он самый точный, но очень медленный. РФА — быстрый и неразрушающий, но плохо «видит» лёгкие элементы вроде углерода или магния. Спектральный анализ по ГОСТ 6012-78 занимает промежуточную позицию: высокая точность для широкого спектра примесей при приемлемой скорости.
Сравним параметры наглядно:
| Критерий | ГОСТ 6012-78 (спектр) | РФА | Химический анализ |
|---|---|---|---|
| Назначение | Количественный анализ примесей в первичном Ni | Быстрый скрининг сплавов и лома | Арбитражный метод, поверка других |
| Глубина анализа | Поверхностный слой (несколько мкм) | Поверхностный слой (до 50 мкм) | Объёмный (проба растворяется) |
| Скорость | Высокая (2-3 мин. на пробу) | Очень высокая (секунды) | Низкая (часы, иногда сутки) |
| Точность для C, Si, Mg | Очень высокая | Снижена для лёгких элементов | Наивысшая (эталон) |
В связке они работают так: спектральный анализ — для оперативного входного контроля, химия — для арбитража при спорах, РФА — для сортировки лома. Путать их нельзя. Если в контракте указан ГОСТ 6012-78, а вы проверяете РФА — возникнет спор при приёмке.
Практические рекомендации для технолога
На основе опыта сформулирую несколько жёстких правил. Они помогут избежать брака и лишних затрат.
- Требуйте полные документы. При заключении договоров поставки прямо указывайте, что контроль химического состава должен проводиться по ГОСТ 6012-78. Это исключит использование менее точных методик.
- Проверяйте эталоны. При приёмке товара запрашивайте сертификаты на используемые ГСО. Устаревшие или неаттестованные эталоны — источник систематической погрешности.
- Смотрите на «большую тройку». В первую очередь анализируйте содержание свинца (Pb), висмута (Bi) и сурьмы (Sb). Даже незначительное превышение по ним — веская причина для браковки партии.
- Контролируйте однородность. Настаивайте на анализе в нескольких точках слитка. Это позволит выявить ликвацию — неравномерное распределение примесей по объёму.
ГОСТ 6012-78, несмотря на свой возраст, остаётся рабочим и надёжным инструментом. Его глубокое понимание и грамотное применение на стадии приёмки сырья — это не бюрократия, а эффективный механизм минимизации рисков. Одна вовремя выявленная партия с повышенным содержанием висмута может спасти ваш проект от многомиллионных убытков.
Вопросы по анализу и приёмке
Сколько стоит полный спектральный анализ по ГОСТ 6012-78?
Ориентировочная цена — от 5 000 до 7 000 рублей за пробу, в зависимости от количества определяемых элементов и срочности. Экспресс-анализ стоит дороже.
Можно ли использовать этот метод для сплавов?
Нет. Стандарт строго для первичного никеля. Для сплавов (нихромы, инконели) существуют другие методики, учитывающие сложную матрицу сплава.
Что делать, если результаты расходятся с сертификатом?
Сначала проверьте подготовку проб и калибровку прибора. Если всё в порядке — отправляйте пробу в независимую арбитражную лабораторию для химического анализа.
Информация носит справочный характер. Для проведения испытаний обращайтесь в аккредитованные лаборатории. Цены в таблице могут меняться в зависимости от региона и объёма заказа.
