Описание

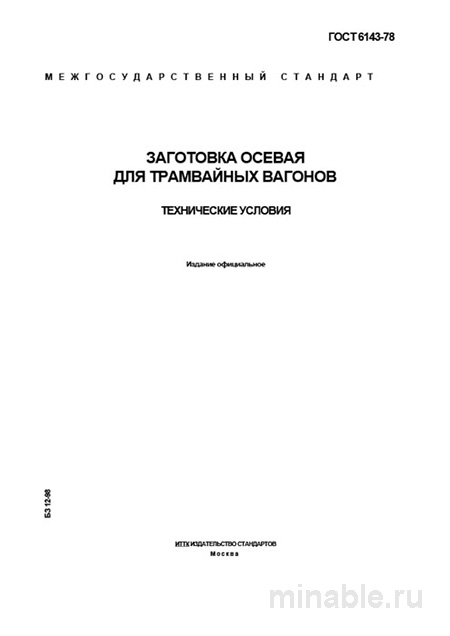

В машиностроительном производстве, особенно в транспортном секторе, надежность каждого компонента — абсолютный императив. Ось колесной пары — один из ключевых элементов, воспринимающий колоссальные динамические и статические нагрузки. Стандарт ГОСТ 6143-78 «Заготовка осевая для трамвайных вагонов. Технические условия» — отраслевой закон, регламентирующий изготовление этой критически важной детали. В данном обзоре мы детально разберем его положения с точки зрения практикующего технолога и оценим, как формируется цена заготовки осевой в текущих условиях рынка.
Стандарт устанавливает технические условия на кованые или катаные заготовки осей, предназначенные исключительно для трамвайных вагонов. Важно понимать: это именно заготовка, подлежащая последующей механической обработке, термообработке и финишному контролю перед вводом в эксплуатацию. Область применения узко специализирована: городской рельсовый электротранспорт. Это обусловлено специфическими условиями работы — частыми разгонами и торможениями, вибрацией от стыков рельсов, повышенными нагрузками на ось в кривых малого радиуса.
Требования стандарта можно условно разделить на три блока: материал, геометрия и свойства. Сталь жестко предписана — марка 45 по ГОСТ 1050-88. Это углеродистая качественная конструкционная сталь с содержанием углерода 0.42-0.50%. Выбор не случаен: данная марка обладает оптимальным сочетанием прочностных характеристик и обрабатываемости, хорошо воспринимает объемную закалку. Для глубокого понимания смежных норм рекомендую изучить ГОСТ 10702-78 (для вагонов ж/д) и спецификации на стали типа 45Г, чтобы видеть полную картину требований к металлу в транспортном машиностроении.
Сталь должна быть спокойной (сп) или полуспокойной (пс) плавки. Это критически важно для однородности механических свойств по всему сечению будущей оси. Поставляется заготовка после нормализации — обязательное условие для снятия внутренних напряжений после ковки или прокатки и подготовки структуры под последующую обработку. Вот в чём загвоздка: если нормализация проведена с нарушением температурного режима, структура получится неоднородной, и ось разрушится под нагрузкой.
Назначение и область применения стандарта
ГОСТ 6143-78 регламентирует два типа заготовок: для моторных и прицепных осей. Чертеж и основные размеры (диаметры по посадочным местам, длина, радиусы галтелей) являются неотъемлемой частью стандарта. Важно понимать, что документ покрывает только этап до окончательной механической обработки. Дальше в дело вступают нормы на готовые оси.
Важный нюанс, который не всегда очевиден при чтении текста стандарта — допуски на размеры и припуски на механическую обработку. Они являются компромиссом между минимальным расходом материала и гарантией отсутствия непроваров и дефектов поверхности после обработки. На практике часто сталкиваюсь с тем, что поставщики экономят на припуске. Результат — брак на этапе чистового точения. Испорченная деталь.
Область применения узко специализирована. Городской рельсовый электротранспорт работает в агрессивной среде. Реагенты, влага, постоянные вибрации. Металл должен выдерживать знакопеременные нагрузки миллионы циклов. Поэтому требования к чистоте металла здесь выше, чем для некоторых статических конструкций.
Материал и химический состав стали
Стандарт жестко предписывает использование стали марки 45. Углеродистая качественная конструкционная сталь. Содержание углерода 0.42-0.50%. Выбор не случаен. Данная марка обладает оптимальным сочетанием прочностных характеристик и обрабатываемости. Хорошо воспринимает объемную закалку.
Сталь должна быть спокойной (сп) или полуспокойной (пс) плавки. Это критически важно для однородности механических свойств по всему сечению будущей оси. Кислородные включения в кипящей стали создают очаги разрушения. Их быть не должно. Категорически.
Поставляется заготовка после нормализации. Обязательное условие для снятия внутренних напряжений после ковки или прокатки. Подготовка структуры под последующую обработку. Если поставщик привез заготовку без термообработки — это нарушение. Напряжения останутся внутри. При обработке деталь поведет.
Геометрия и допуски на обработку
ГОСТ 6143-78 регламентирует два типа заготовок: для моторных и прицепных осей. Чертеж и основные размеры являются неотъемлемой частью стандарта. Диаметры по посадочным местам, длина, радиусы галтелей. Все должно соответствовать чертежу.
Важный нюанс — допуски на размеры и припуски на механическую обработку. Компромисс между минимальным расходом материала и гарантией отсутствия дефектов. На практике часто сталкиваюсь с тем, что поставщики экономят на припуске. Это приводит к браку на этапе чистового точения. Недостаточный слой металла не позволяет убрать дефекты поверхности.
Раз за разом при приемке мы проверяем именно радиусы галтелей. Зоны переходов. Здесь концентрируются напряжения. Малейший надрыв или резкий переход — очаг усталостной трещины. Визуально и с помощью лупы проверяйте плавность переходов. Это концентраторы напряжений. Игнорировать нельзя.
Сравнение характеристик и ориентировочная стоимость
ГОСТ 6143-78 не существует в вакууме. Для понимания его специфики полезно сравнить его со стандартом на более массовые оси для железнодорожных вагонов. Различия в условиях эксплуатации диктуют разные технические условия и, соответственно, разную стоимость производства.
| Параметр | ГОСТ 6143-78 (Трамвай) | ГОСТ 10702-78 (Ж/Д вагоны) |
|---|---|---|
| Назначение | Трамвайные моторные и прицепные оси | Оси для грузовых и пассажирских вагонов |
| Основной материал | Сталь 45 | Сталь 45Г (легированная марганцем) |
| Требуемое состояние | Нормализация | Нормализация |
| Ударная вязкость KCU, Дж/см² | ≥ 49 | ≥ 39 |
| Ориентировочная цена* | Средняя | Выше (из-за легирования) |
*Цены ориентировочные, зависят от объема партии и курса металла. Актуальную цену нужно уточнять у поставщиков на момент заказа.
Использование стали 45Г в ГОСТ 10702-78 обусловлено более высокими нагрузочными и скоростными режимами железнодорожного транспорта. Требование к ударной вязкости для трамвайной оси выше. Вероятно, связано с необходимостью лучшего сопротивления динамическим и знакопеременным нагрузкам в городских условиях. Честно говоря, экономия на марке стали здесь недопустима.
Бюджет закупки и выбор поставщиков
Планирование бюджета на закупку заготовок — задача не только для снабженцев. Нельзя смотреть только на ценник за килограмм. Дешевая заготовка может выйти боком через полгода эксплуатации. Расходы на замену оси в условиях депо включают не только стоимость детали, но и простой вагона, работу кранов, бригады слесарей.
Где купить надежный прокат? Работать нужно напрямую с заводами-производителями металлопроката или специализированными поставщиками железнодорожной техники. Рыночные перекупщики часто не могут предоставить полный пакет документов на плавку. Для ответственного производства это недопустимо.
Честно говоря, попытка сэкономить 10% на закупке часто приводит к увеличению затрат на ремонт в будущем. Требуйте сертификаты на каждую партию. Проверяйте наличие протоколов неразрушающего контроля. Если поставщик мнется с документами — уходите. Это не тот случай, где можно рискнуть.
Логистика тоже важна. Заготовки длинные и тяжелые. Нужен специальный транспорт. Убедитесь, что поставщики могут обеспечить бережную доставку без ударов и повреждений геометрии. Иначе при приемке вы получите брак, который придется возвращать. Лишние движения.
Приемка: контроль качества и дефекты
Приемка партии заготовок — ответственный этап. Раз за разом при приемке мы проверяем не только сертификат соответствия, но и проводим выборочный контроль. Игнорировать любой этап нельзя.
Первым делом — визуальный осмотр на отсутствие раковин, трещин, плён, закатов. Особое внимание — зонам переходов (галтелям). Далее — выборочный обмер критических диаметров и длин штангенциркулем и микрометром. Подтверждение соответствия чертежу и достаточности припуска.
Каждая партия должна сопровождаться сертификатом завода-изготовителя с результатами испытаний на растяжение и ударную вязкость. Наш опыт показывает, что целесообразно проводить выборочную проверку твердости по Бринеллю по всей длине заготовки. Неоднородность твердости — прямой сигнал о нарушении режимов нормализации.
Хотя стандарт прямо не требует обязательного 100% УЗК, на практике это давно стало отраслевым нормативом. Дефектоскопия позволяет выявить внутренние дефекты типа флокенов, расслоений и неметаллических включений. Экономия на УЗК на этапе приемки заготовки может вылиться в катастрофические затраты после ее полной обработки.
Наиболее вероятные дефекты:
- Обезуглероженный слой: виден после протравливания или на первой операции точения.
- Волосовины и трещины: в зоне галтелей.
- Флокены: выявляются только УЗК.
- Неоднородность твердости: сигнал о нарушении термообработки.
Вопросы по эксплуатации и хранению
Можно ли хранить заготовки на улице?
Не рекомендуется. Влажность и реагенты вызывают коррозию. Лучше под навесом или в сухом помещении. Коррозия съедает припуск.
Какой ресурс у заготовки до обработки?
При правильном хранении — неограничен. Но лучше не затягивать. Металл может «устать» от коррозии.
Влияет ли марка стали на цену?
Да. Легированные стали дороже углеродистых. Но для осей экономить на марке стали нельзя — это вопрос безопасности. Если хотите купить надежно — берите по ГОСТ.
ГОСТ 6143-78 — проверенный временем, надежный стандарт. Его сила — в четкой специализации и однозначности требований. Однако, его эффективность на 90% определяется не текстом на бумаге, а скрупулезностью выполнения предписанных процедур контроля качества на всех этапах. Работа строго в рамках этого стандарта, дополненная современными методами неразрушающего контроля, является залогом производства надежных и безопасных осей для городского электротранспорта. Не экономьте на безопасности.
