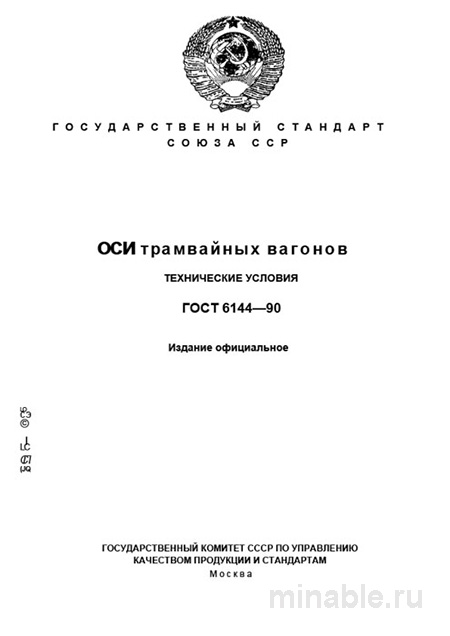

В машиностроительном производстве, особенно в транспортном секторе, надежность каждого компонента — это не просто требование, это аксиома. Ось колесной пары трамвая несет на себе всю массу вагона, воспринимает динамические и ударные нагрузки, обеспечивает безопасность движения на городских путях. ГОСТ 6144-90 «Оси трамвайных вагонов. Технические условия» — фундаментальный документ, регламентирующий создание этого критически важного узла. Как инженер-технолог с многолетним стажем, я знаю: ошибка здесь стоит слишком дорого. В этом обзоре мы разберем стандарт детально, оценим, как формируется цена оси трамвайной, и поймем, где нельзя экономить ни копейки.
Стандарт де-факто является обязательным к применению для всех отечественных производителей и ремонтных предприятий, работающих в сфере железнодорожного машиностроения для городского транспорта. Речь идет об осях именно для рельсового электротранспорта. Это определяет специфику нагрузок: частые разгоны и торможения, вибрация от стыков рельсов, работа в условиях возможного попадания влаги и реагентов. Если вы планируете купить партию осей, важно понимать разницу между трамвайными стандартами и требованиями для метро или грузовых ж/д вагонов.
Ключевая задача документа — обеспечить единообразие производства, максимальную надежность и долговечность изделия. На практике часто сталкиваюсь с тем, что при тендерах смотрят только на цену, забывая про химический состав стали. Это путь к браку. Для глубокого погружения в смежные нормы рекомендую изучить ГОСТ 10791-2011 (оси метро) и спецификации на стали типа 40ХН2МА, чтобы видеть полную картину требований к металлу.
Важный нюанс, который не всегда очевиден при закупке: ось — это не просто вал. Это изделие, которое проходит многоступенчатый контроль, включая неразрушающие методы. Отсутствие протоколов УЗИ или магнитопорошкового контроля — красный флаг. Ниже мы разберем все этапы жизненного цикла оси — от выбора заготовки до финишного контроля.
Назначение и область применения стандарта
ГОСТ 6144-90 устанавливает технические условия на изготовление, приемку и испытания цельнокатаных осей для моторных и прицепных колесных пар трамвайных вагонов. Область применения четко ограничена: городской рельсовый электротранспорт. Это значит, что условия эксплуатации отличаются от магистральных железных дорог. Здесь меньше высокие скорости, но больше циклов «старт-стоп» и выше влияние городской среды (реагенты, влажность).
Производители обязаны соблюдать этот стандарт для обеспечения безопасности пассажиров. Любое отклонение от норм может привести к усталостному разрушению металла. А это уже не просто простой транспорта, это риск аварии. Поэтому технадзор на заводах-изготовителях трамваей требует полного соответствия каждому пункту документа.
Материалы и механические свойства стали
Для изготовления осей используется сталь марки 40ГН или другие стали, по механическим свойствам не уступающие ей. Это не случайный выбор. Сталь 40ГН, легированная марганцем и никелем, обладает оптимальным сочетанием прочности, вязкости и усталостной выносливости. Никель повышает вязкость, что критично для ударных нагрузок.
Механические свойства после термической обработки (закалка + высокий отпуск на сорбит) нормированы строго. Вот цифры, которые нужно знать наизусть:
- Предел прочности σв: не менее 690 МПа (70 кгс/мм²).
- Предел текучести σт: не менее 440 МПа (45 кгс/мм²).
- Относительное удлинение δ5: не менее 16%.
- Ударная вязкость KCU: не менее 59 Дж/см² (6 кгс·м/см²).
Эти цифры — не просто формальность. Занижение значений ударной вязкости или относительного удлинения — прямой путь к хрупкому разрушению оси при наезде на препятствие. Поставщики иногда пытаются сэкономить на режимах термообработки. Результат — структура троостита вместо сорбита и недобор по вязкости. Такую партию осей бракуем сразу. Не рискуйте.
Геометрия, допуски и чистота поверхности
Стандарт детально прописывает геометрические параметры оси: диаметры посадочных поверхностей под буксовые шейки, предподступичную и подступичную части, центральное отверстие. Допуски на изготовление соответствуют высокому классу точности (квалитет 6-7 для критичных поверхностей). Это требует использования современного металлообрабатывающего оборудования.
Особое внимание уделяется чистоте поверхности. Посадочные поверхности под подшипники качения должны быть обработаны до шероховатости не грубее Ra=0,63 мкм. Это требование напрямую влияет на ресурс буксового узла. Малейшие задиры или риски становятся очагами усталостных трещин. Вибрация сделает свое дело за несколько месяцев эксплуатации.
Раз за разом при приемке мы проверяем именно шероховатость и отсутствие поперечных рисок. Продольные риски допускаются в определенных пределах, но поперечные — это концентраторы напряжений. Их быть не должно. Категорически.
Сравнение с аналогами и оценка стоимости
Чтобы понять место ГОСТ 6144-90 в общей системе стандартов, его стоит сравнить со стандартом на оси для вагонов метрополитена и для грузовых вагонов. Хотя все они регулируют производство похожих изделий, различия в условиях эксплуатации диктуют разные технические условия и, соответственно, разную стоимость производства.
| Параметр | ГОСТ 6144-90 (Трамвай) | ГОСТ 10791-2011 (Метро) | ГОСТ 4834-2009 (Грузовые) |
|---|---|---|---|
| Назначение | Городской электротранспорт | Скоростной внеуличный транспорт | Магистральные ж/д перевозки |
| Марка стали | 40ГН | 40ХН2МА, 40ГН2М | СТО АСЧМ 47, Ст.5 |
| Предел прочности, МПа | ≥ 690 | ≥ 785 - 885 | ≥ 490 - 690 |
| Ударная вязкость, Дж/см² | ≥ 59 | ≥ 49 - 59 | ≥ 29 - 39 |
| Ориентировочная цена* | Средняя | Высокая | Низкая |
*Цена зависит от объема партии и курса металла. Оси для метро дороже из-за более высоких требований к прочности.
Как видно из таблицы, оси для метро имеют самые высокие прочностные характеристики. Трамвайные оси занимают среднюю позицию, но с повышенными требованиями к ударной вязкости и чистоте поверхности. Это критично для эксплуатации на улице. Грузовые оси дешевле, но их применение в трамвае недопустимо из-за низкой вязкости.
Бюджет закупки и выбор поставщиков
Планирование бюджета на закупку осей — задача не только для снабженцев, но и для главных инженеров. Нельзя смотреть только на ценник за килограмм. Дешевая ось может выйти боком через полгода эксплуатации. Расходы на замену колесной пары в условиях депо включают не только стоимость детали, но и простой вагона, работу кранов, бригады слесарей.
Где купить надежные оси? Работать нужно напрямую с заводами-производителями металлопроката или специализированными поставщиками железнодорожной техники. Рыночные перекупщики часто не могут предоставить полный пакет документов на плавку. Для ответственного производства это недопустимо.
Честно говоря, попытка сэкономить 10% на закупке часто приводит к увеличению затрат на ремонт в будущем. Требуйте сертификаты на каждую партию. Проверяйте наличие протоколов неразрушающего контроля. Если поставщик мнется с документами — уходите. Это не тот случай, где можно рискнуть.
Логистика тоже важна. Оси длинные и тяжелые. Нужен специальный транспорт. Убедитесь, что поставщики могут обеспечить бережную доставку без ударов и повреждений геометрии. Иначе при приемке вы получите брак, который придется возвращать.
Приемка: контроль качества и дефекты
Приемка осей по ГОСТ 6144-90 — это многоступенчатый процесс, выходящий далеко за рамки простого обмера. Контроль качества здесь носит разрушающий и неразрушающий характер. Игнорировать любой этап нельзя.
Раз за разом при приемке мы проверяем:
- Механические свойства: Испытания на растяжение и ударный изгиб проводятся на образцах-спутниках. Они проходят термообработку вместе с осью. Это гарантирует репрезентативность результатов.
- Твердость: Замер по Бринеллю на обоих торцах. Отклонение не должно превышать 15 единиц HB. Неравномерная твердость — признак нарушения технологии.
- Визуальный контроль: Забоины, риски, коррозия. Все размеры по чертежу.
- Магнитопорошковый или ультразвуковой контроль: 100% обязательная операция! Важный нюанс: после контроля МПД ось необходимо тщательно размагнитить. Остаточное поле притянет металлическую пыль и убьет подшипник.
Наиболее вероятные дефекты:
- Недодержка по твердости: Выявляется твердомером. Партия бракуется.
- Пережог при термообработке: Крупнозернистый излом, низкая вязкость.
- Флокены: Обнаруживаются только УЗК или МПД. Внутренние дефекты металла.
- Остаточное магнитное поле: Проверьте простой иголкой. Притягивается — брак.
Вопросы и ответы по эксплуатации
Можно ли использовать оси ГОСТ 6144-90 для метро?
Нет. Требования к прочности и вязкости для метрополитена выше (ГОСТ 10791). Применение трамвайных осей в метро запрещено.
Какой ресурс у оси трамвая?
Ресурс зависит от условий эксплуатации и массы вагона. Обычно оси служат до капитального ремонта колесной пары (10-15 лет), но требуют регулярного контроля трещин.
Влияет ли марка стали на цену?
Да. Легированные стали (с никелем, хромом) дороже углеродистых. Но для осей экономить на марке стали нельзя — это вопрос безопасности.
ГОСТ 6144-90 — это тщательно проработанный, актуальный и строгий стандарт. Его требования сбалансированы и направлены на получение изделия с максимальным ресурсом. Скрупулезное следование предписаниям на всех этапах — от выбора металла до финального контроля — является залогом безаварийной работы. Не экономьте на безопасности.
