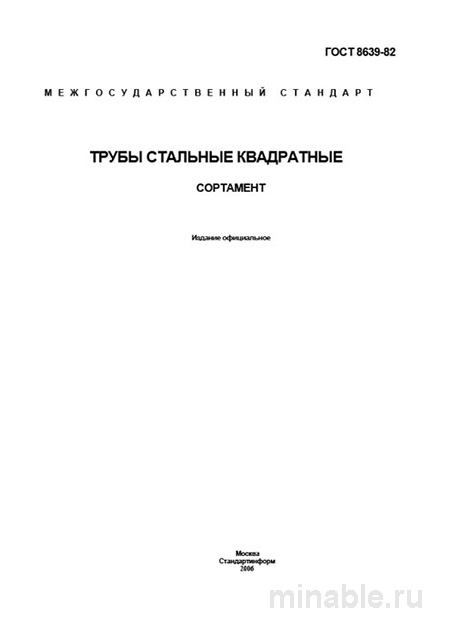

ГОСТ 8639-82: Квадратные стальные трубы - Полный разбор сортамента

Обзор стандарта ГОСТ 8639-82: Стальные квадратные трубы для машиностроения

В современном машиностроении выбор материалов является критически важным аспектом, который напрямую влияет на надежность, экономическую эффективность и эксплуатационные характеристики конечного продукта. Стандарт ГОСТ 8639-82 «Трубы стальные квадратные. Сортамент» представляет собой нормативно-технический документ, регламентирующий параметры стальных квадратных труб, широко применяемых в конструкциях, где требуются высокая прочность, устойчивость к деформациям и простота монтажа. В данном обзоре представлено детальное описание стандарта, его основных положений и рекомендаций по практическому применению.

Цели и задачи стандарта

Стандарт ГОСТ 8639-82 определяет геометрические параметры, допуски и технические условия для стальных труб квадратного сечения, включая размеры, толщину стенки, кривизну и разность диагоналей. Эти трубы находят широкое применение в машиностроении благодаря своей способности обеспечивать необходимую прочность и устойчивость, а также благодаря удобству монтажа и интеграции в различные конструкции.

Квадратные трубы отличаются от круглых аналогов более простой технологией монтажа и возможностью крепления к другим элементам конструкции. Они широко используются для создания:

• Промышленных станков и оборудования.

• Рамных конструкций зданий и мостов.

• Каркасов транспортных средств и складского оборудования.

Важно отметить, что стандарт ГОСТ 8639-82 не регламентирует марку стали для изготовления труб. Выбор материала осуществляется в соответствии с другими стандартами, такими как ГОСТ 8734-75 для бесшовных труб или ГОСТы для сварных труб. Эти стандарты обеспечивают контроль качества продукции и служат основанием для заключения договоров на поставку.

Основные технические характеристики

Стандарт охватывает стальные квадратные трубы с размерами сторон от 10 до 180 мм и толщиной стенки от 0,8 до 14 мм. Наиболее востребованными в машиностроении являются трубы с размерами от 40х40 до 120х120 мм и толщиной стенки 4-8 мм.

Геометрические параметры и допуски

Стандарт устанавливает следующие допустимые отклонения:

• По размеру сторон: ±1% для горячедеформированных труб и ±0,8% для холоднодеформированных труб.

• По толщине стенки: в диапазоне от ±10% до ±15%, в зависимости от размера и метода производства.

• По кривизне: не более 1,5 мм на метр длины для холоднодеформированных труб и не более 2 мм для горячедеформированных труб.

• По разности диагоналей: для труб с размерами до 50 мм не более ±2°, для труб большего размера — не более ±1,5°.

Разность диагоналей является важным параметром, который необходимо учитывать при монтаже и сварке труб. Несоответствие этому допуску может привести к перекосу конструкции и необходимости дополнительной подгонки, что увеличивает трудозатраты и стоимость производства.

Контроль качества при приемке труб

При приемке партии труб необходимо провести тщательную проверку их качества, включающую следующие этапы:

1. Визуальный осмотр на наличие дефектов: царапин, вмятин, следов коррозии и других повреждений. Особое внимание следует уделить углам труб, где могут возникать концентрации напряжений.

2. Измерение геометрических параметров: размер сторон и толщину стенки следует проверять в нескольких точках по длине трубы и с каждой стороны. Для этого используются угольник и штангенциркуль.

3. Проверка кривизны: прикладывается жесткое правило к поверхности трубы, и измеряется максимальный зазор между правилом и поверхностью.

4. Проверка маркировки: на каждой трубе или в сопроводительных документах должна быть указана марка стали, номер партии и товарный знак производителя.

Сравнительный анализ с другими стандартами

Выбор между квадратными и прямоугольными трубами зависит от конкретных требований проекта. Квадратные трубы, регламентируемые ГОСТ 8639-82, обладают повышенной прочностью на изгиб и простотой монтажа, что делает их предпочтительными для использования в машиностроении. Прямоугольные трубы, соответствующие ГОСТ 8645-68, могут быть более подходящими для строительных конструкций, таких как балки и колонны.

/ Параметр / Квадратная труба (ГОСТ 8639-82) / Прямоугольная труба (ГОСТ 8645-68) / /----------/--------------------------------/-----------------------------------/ / Назначение / Несущие конструкции / Строительные конструкции (балки, колонны) / / Технология производства / Бесшовная или печная сварка / Холодная гибка с последующей сваркой / / Допуски по геометрии / Более строгие / Более мягкие, особенно для крупных сечений /

Рекомендации для специалистов

1. При разработке проектной документации необходимо учитывать допустимые отклонения и требования к геометрии труб. В случае необходимости повышенного контроля качества следует указывать: «Труба по ГОСТ 8639-82, повышенный класс точности».

2. При заключении договоров на поставку необходимо уточнять, какие стандарты регламентируют технические условия на продукцию. Это позволит избежать споров относительно качества и соответствия продукции требованиям.

3. При приемке труб рекомендуется использовать эталонный угольник, штангенциркуль и другие измерительные инструменты для проверки геометрических параметров и разности диагоналей.

4. Для хранения труб следует использовать стеллажи и опоры, обеспечивающие их устойчивость и предотвращающие прогиб под воздействием собственного веса.
